2. Instalação do RKRTW
O termóstato RKRTW é instalado na parede, com os parafusos
e buchas fornecidos. Consulte a figura 1.
Os cabos de ligação ao sistema interior (fornecimento local)
devem ser instalados antecipadamente, tomando em linha de
conta as sugestões quanto ao local ideal de instalação.
Consulte a figura 2.
Antes de obter acesso aos bornes, todos os
circuitos de energia devem ser desligados.

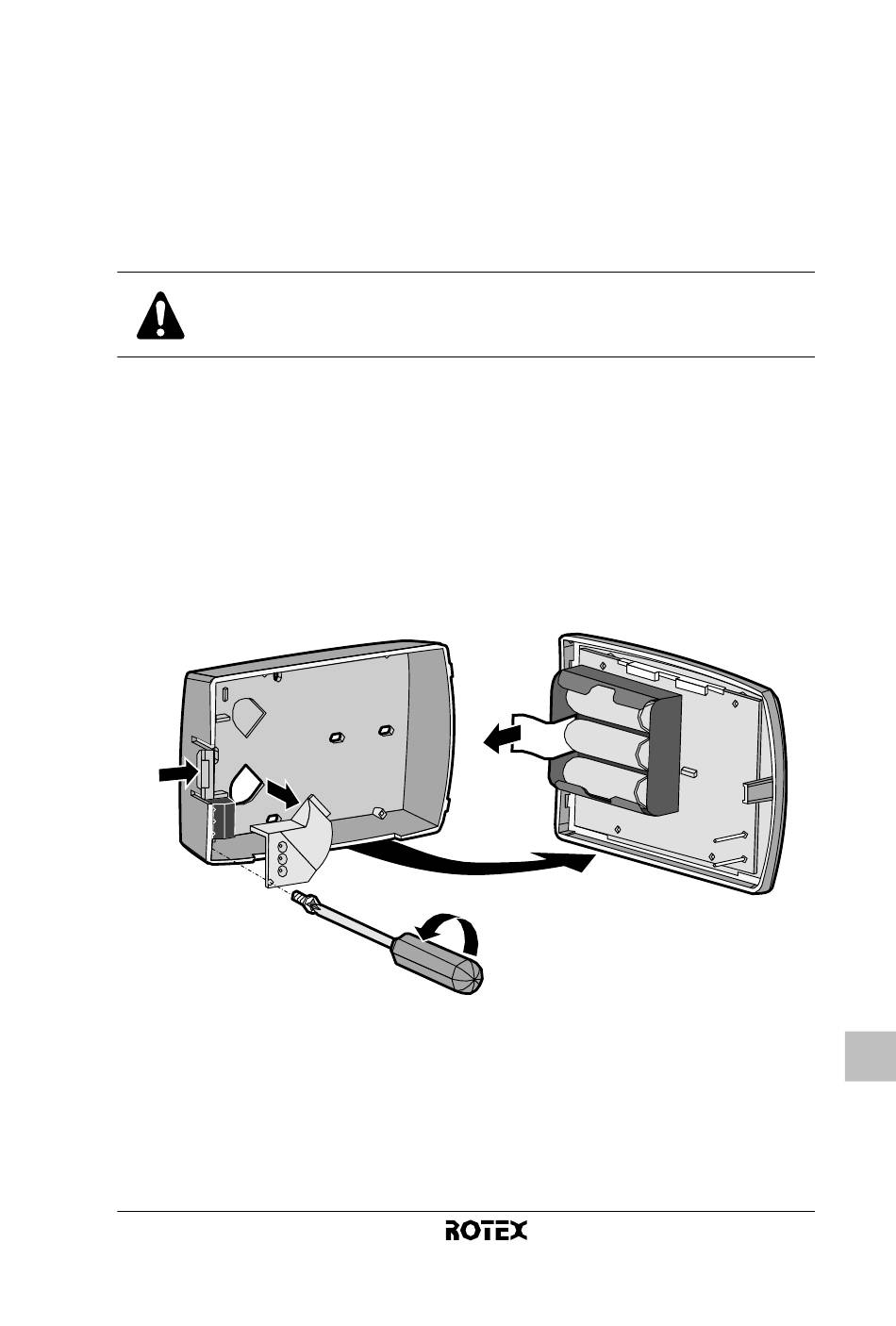

1 Do lado esquerdo do termóstato, carregue suavemente na
tampa.
2 Retire a tampa frontal, puxando-a para si.
3 Desaparafuse o parafuso do porta-cabos no canto inferior
esquerdo da parte de trás do termóstato e retire a protecção
de cabos transparente.
4 Retire o isolante das pilhas.
1
3 3
5 Faça furos na parede, tendo em conta as dimensões do
termóstato. Depois, introduza nesses furos as buchas que
foram fornecidas.
Consulte a figura 3 (unidade de medida: mm)
RKRTW
Termóstato de ambiente
4PW50082-1
4
2
3
Manual de instalação
3
