Rotex RKRTW Manuel D'installation page 27

6 Passare i fili dell'unità interna o della valvola motorizzata
attraverso la parte posteriore del termostato.

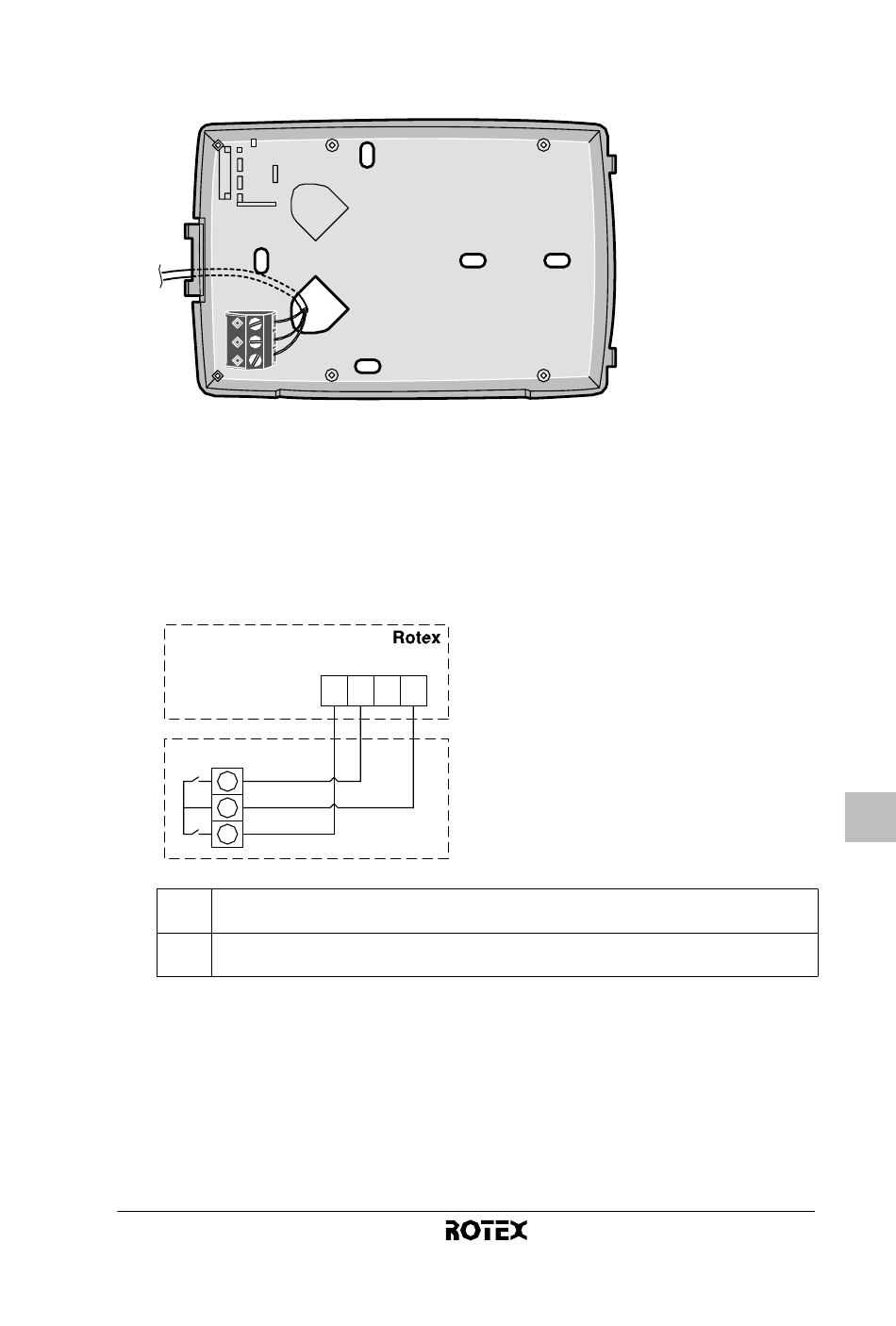

7 A seconda dell'applicazione, eseguire i collegamenti dei fili.
7a Una volta eseguito il collegamento all'unità interna, collegare
l'unità interna e il termostato come mostrato nella figura.
RKHB(H/X)008
RKHB(H/X)016
X2M
X1M
C
com
H
H Richiesta di riscaldamento
C Richiesta di raffreddamento
Per le applicazioni di solo riscaldamento, non è necessario
installare il filo 17-C o 2-C.
Utilizzare fili con dimensioni di 0,75~1,50 mm
RKRTW
Termostato ambiente
4PW50082-1
H C L N
1 2 3 4
RKRTW
2
.
Manuale d'installazione
