Mode Manuel (M) - ABB Digitric 100 Mode D'emploi

7.5

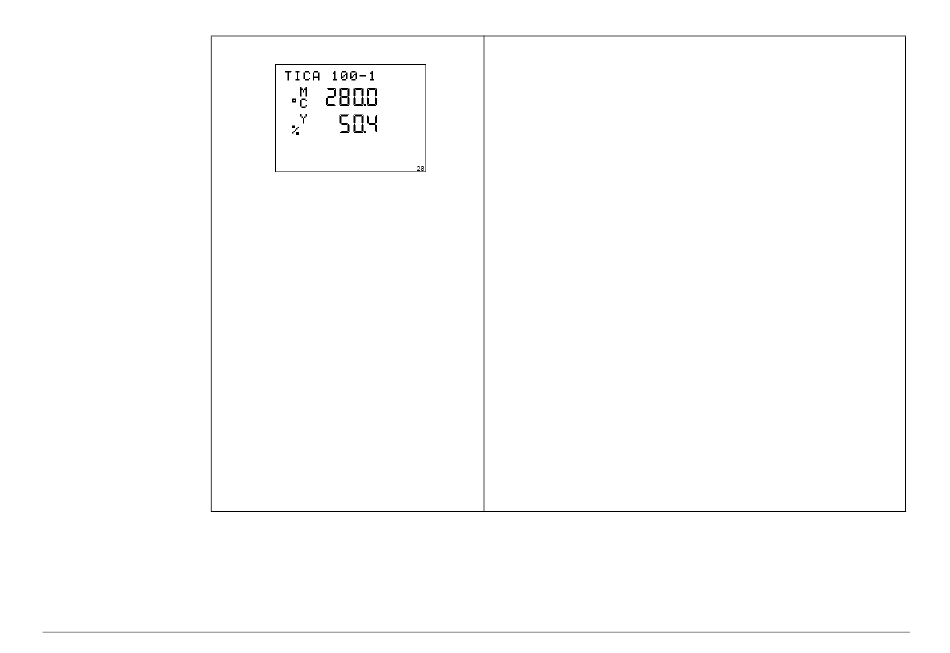

Fig. 7-4
z-19020
42/61-10010 FR Digitric 100, Chapitre 7 "Manier"

Mode manuel (M)

Valeur de régulation Y dans
l'affichage
Le fonctionnement des touches < L> et <M> est déterminé par la
configuration et lors du régulateur pas à pas par le câblage. Norma-
lement, un état critique, p.ex. température plus élevée d'un four, est
atteint par < L>.
Lors de la commutation du mode automatique au mode manuel, la
valeur de sortie Y est indiquée dans l'affichage digital. A l'aide de
<Ind> il est également possible de choisir d'autres valeurs.
En cas des régulateurs à double sortie (Split-Range ou chauffage/ar-
rêt/refroidissement), 0...100 % correspond à l'entière plage de régu-
lation pour toutes les deux sorties.
Exemple:
Chauffage - Arrêt - Refroidissement (à caractéristique conventionnel-
le)
Y = 0 % correspond à 100 % refroidissement
Y = 50 % correspond à 0 % refroidissement et 0 % chauffage
Y = 100 % correspond à 100 % chauffage
Interventions possibles de l'opérateur
< L> <M> Affichage Y: Modification du signal de sortie Y
Appuyer sur <Enter> et continuer à l'appuyer et <M>:
Sortie de régulation saute sur la valeur finale -5 %
Appuyer sur <Enter> et continuer à l'appuyer et < L>:
Sortie de régulation saute sur la valeur finale +105 %
<M> < L> Affichage C: Modification de la valeur de consigne
<M/A> Commutation mode manuel - automatique
<SP-w> Commutation de la valeur de consigne (si configurée))
<Menu> Commutation entre les niveaux de menu
51
