4.3
4.3.1
Fig. 4-1
Z-19166
• découpe pour logement au tableau de commandes selon DIN 43 700: 92
• pour montage horizontal joint à joint:
• pour l'aération, garder une distance suffisante entre les appareils vers le haut et vers le bas:
16
Digitric 100, Chapitre 4 "Installation"
Monter
Découpe pour logement au tableau de commandes

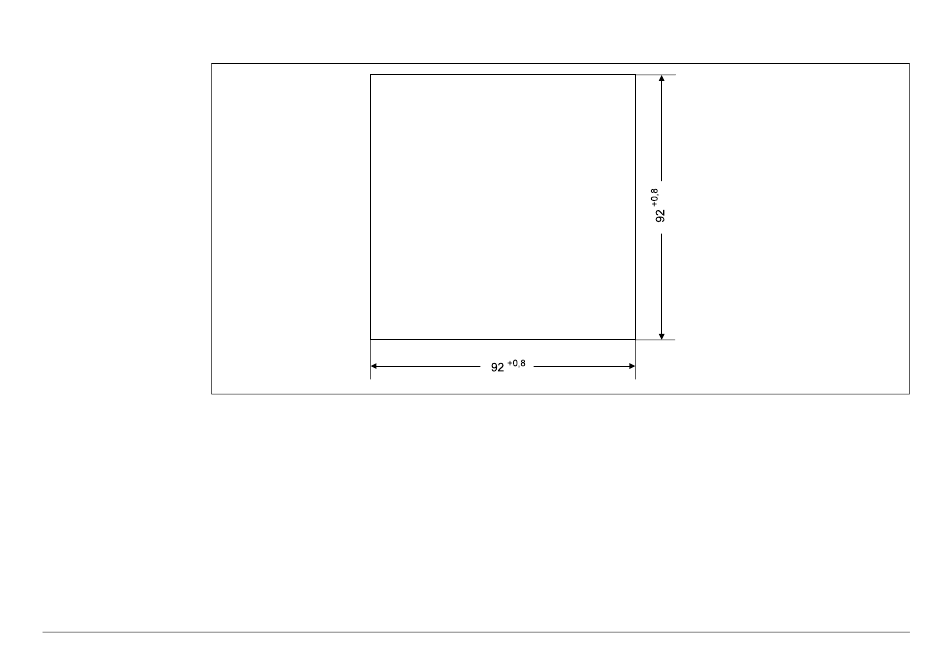

Découpe pour logement au tableau de commandes (dimensions en mm)
largeur de filet 10 mm au minimum.
distance 40 mm au minimum.
Consigne
Il faut éviter que la distance entre les appareils soit réduite par le câblage.
+0,8
+0,8
mm × 92
mm
42/61-10010 FR
