Fig. 5-15
z-19161
Fig. 5-16
z-19163
32
Digitric 100, Chapitre 5 "Brancher"
L
N
PE

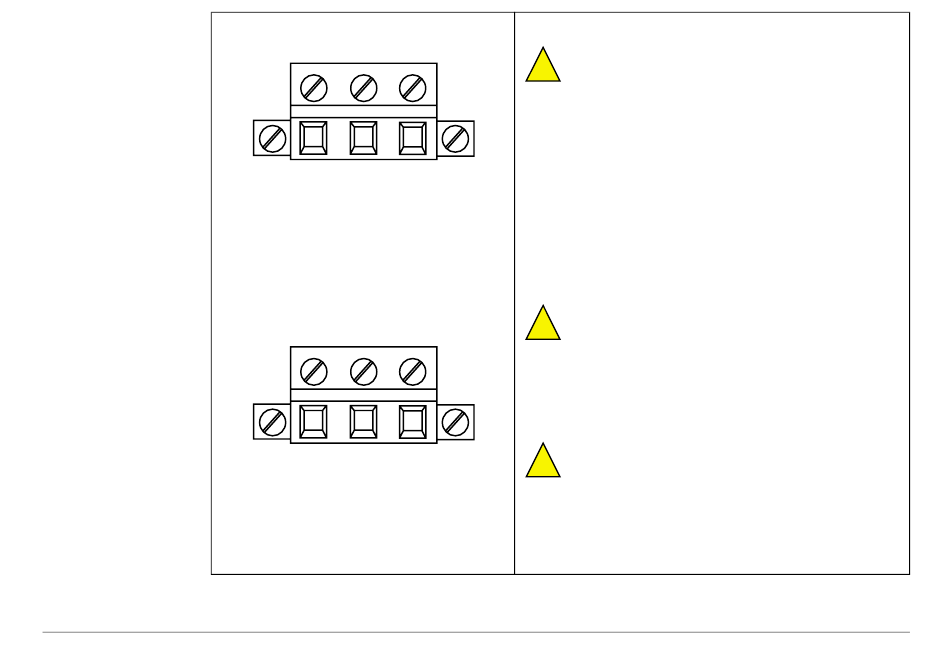

Branchement de l'alimentation
115/230 V AC
L
conducteur vif
N
conducteur neutre
PE conducteur de protection
L/L+ N/L - PE
Branchement de l'alimentation
24 V UC
DC Plus à L/L+
Zéro à N/L-
AC L/L+ et N/L-
PE conducteur de protection
Brancher l'alimentation
!
Attention
Non seulement lors du choix du matériau du conducteur,
mais aussi lors de l'installation des raccords pour l'alimen-
tation il faut respecter les prescriptions pour l'implantation
des installations à courant fort avec des tensions nominales
jusqu'à 1000 V (DIN VDE 0100).
Avant toute autre connexion il faut établir une connexion en-
tre le raccord du conducteur de protection et une terre ap-
propriée comme protection contre les contacts accidentels.
Consigne
Le conducteur de protection (PE) doit aussi être branché en cas
d'une alimentation à 24 V.
!
Attention
Avant d'ouvrir l'appareil, il faut débrancher toutes les ten-
sions à danger d'électrocution (tension de réseau pour l'ali-
mentation et aux modules relais à enficher).
La tension de service correspondant à l'appareil est imprimée sur
la plaque d'identité montée à côte du boîtier.
!
Attention
Le modèle à 24-V-UC n'est autorisé que pour le branche-
ment aux réseaux d'alimentation avec de basses tensions
de fonction à séparation sûre.
42/61-10010 FR
