SECTION 5— ROUES ARRIÈRE/ROULETTES AVANT
Démontage/installation/repositionnement des
REMARQUE : en cas de remplacement d'une roulette avant, notez la position de
montage de la roulette avant existante en vue de l'installation de la nouvelle roulette.
REMARQUE : si vous repositionnez les roulettes avant, reportez-vous au paragraphe
Modification de la hauteur siège
requise pour la hauteur siège à sol requise.
REMARQUE : les deux roulettes avant DOIVENT être de même taille et réglées à
la même hauteur. Pour cette procédure, reportez-vous à la FIGURE 5.4.
Démontage de la roue avant
1. Retirez le boulon de montage (clé Allen de
5 mm) qui fixe la roue avant à la fourche.
2. Retirez la roue de la fourche.

Installation de la roue avant

1. À l'aide du boulon de montage (clé Allen
de 5 mm), fixez la roue (5-6 Nm) dans la
position de montage souhaitée.
2. Assurez-vous que la tige de la fourche
est perpendiculaire à la surface plane.
à sol pour déterminer la position de roulette avant
- -
28
Boulon de
montage

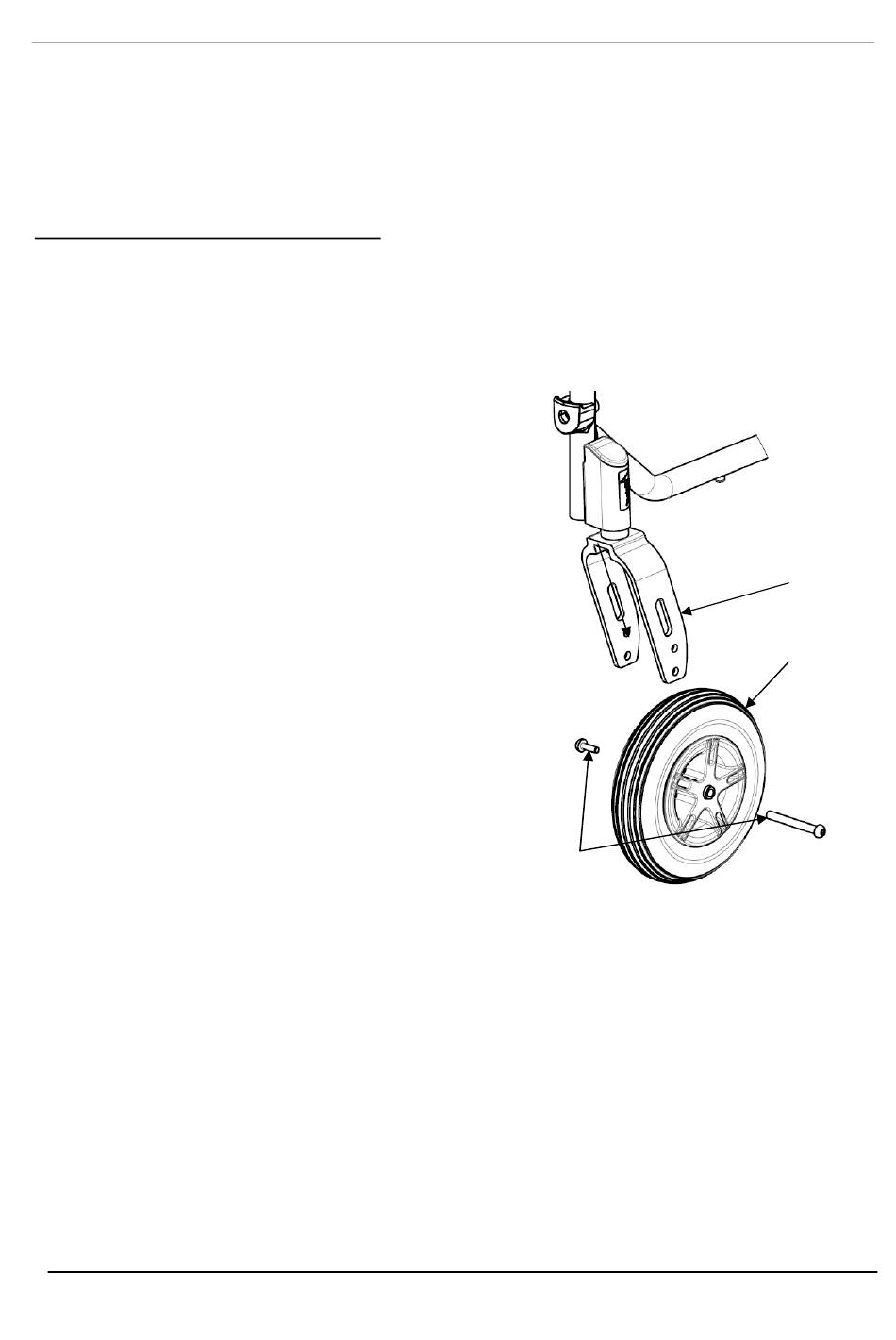

FIGURE 5.4 Démontage/installation/
repositionnement de la roue avant
roulettes
Fourche
Roue
