7. Placez un récipient de 2 litres (2,11 quarts américains)
sous le bouchon de vidange (A) et retirez celui-ci à
l'aide d'une douille de 17 mm.
8. Laissez suffisamment de temps au lubrifiant pour se
vidanger, remettez le bouchon de vidange (A) et
serrez-le.
9. Jetez correctement l'huile usagée.
10. Placez la protection verticale (B) comme indiqué et
installez un boulon à tête hexagonale à
embase M10 (A).
11. Positionnez la plaque supérieure (B) et la partie
supérieure du tambour (C) sur le tambour comme
indiqué et fixez-les à l'aide de quatre boulons à tête
hexagonale à embase M10 (A).
214591
MAINTENANCE ET ENTRETIEN

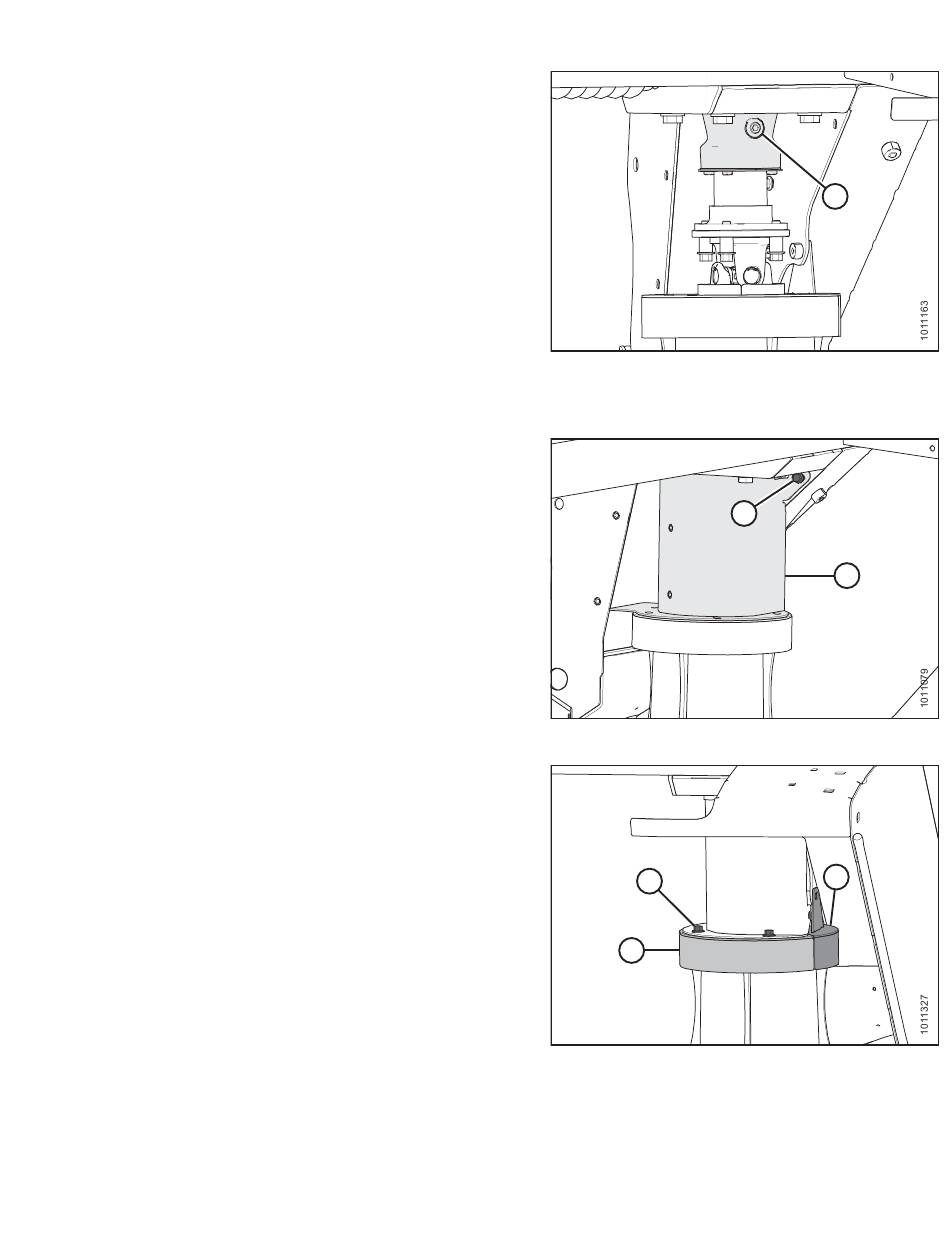

Figure 4.272: Bouchon de vidangede la boîte de
vitesses (boîte de vitesses en T)de labarre de
coupe-conditionneur
Figure 4.273: Protection verticale
Figure 4.274: Plaque supérieure et partie
supérieure du tambour
273
A
A
B
A
B
C
Révision B
