20 SYSLOOP

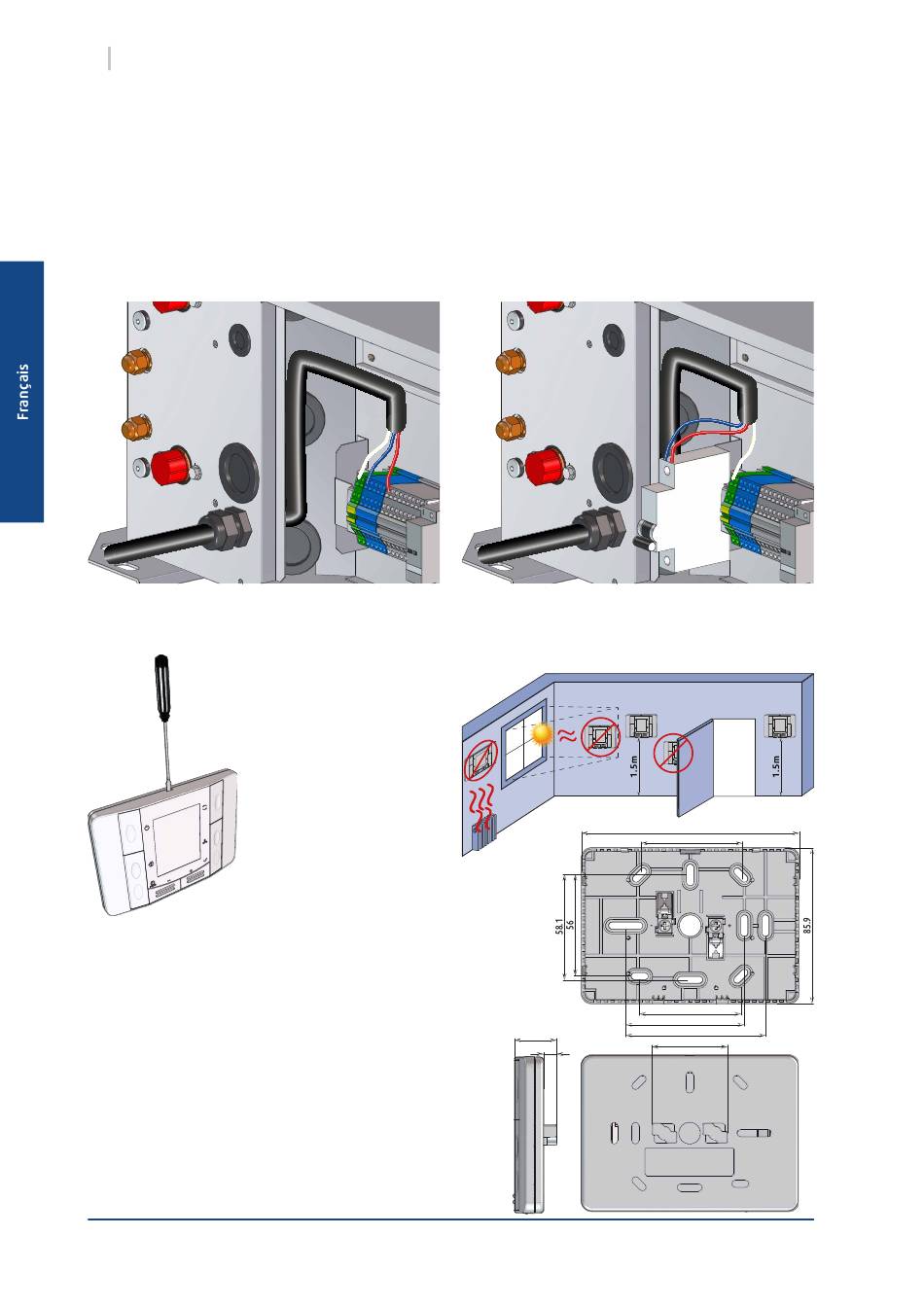

15.1. GENERALITES
Assurez-vous que l'alimentation électrique disponible et la fréquence du réseau sont adaptées au courant
de fonctionnement nécessaire compte tenu des conditions spécifiques de l'emplacement, et du courant
nécessaire à tout autre appareil branché sur le même circuit.
1. Alimenter l'unité avec la tension spécifiée. 1 presse-étoupe et 2 passe fil sont disposés sur le côté de
l'appareil. Ils servent respectivement au circuit de puissance et de commande. La ligne d'alimentation
électrique doit être correctement calibrée, et comporter une protection par fusible de type "am"
ou un disjoncteur de type divisionnaire pour la protection du circuit contre les surintensités. (Voir la
plaque signalétique pour les valeurs à prendre en considération).
2. Lors du raccordement des câbles du thermostat, couper l'alimentation électrique de l'unité.
15.2. RAPPEL DE COMMANDE
15.2.1. MONTAGE MURAL
1.
Vérification du support :
À
désirez
télécommande,
que la partie du mur est
totalement plane.
En effet, il est important
que la télécommande ne
soit pas tordue lors de
l'installation, une déformation pourrait
provoquer un mauvais emboîtement et
un mauvais fonctionnement.
2.
Montage de la plaque arrière :
Présenter plaque arrière à l'endroit désiré et l'aligner au
²
moyen d'un niveau à bulle.
Marquer l'emplacement des vis.
²
Faîtes un avant trou ou installer des chevilles
²
appropriées à votre support (bois, béton, plaque de
plâtre etc.).
Vissez la plaque arrière avec des vis à têtes rondes.
²
3.
Câbler la télécommande conformément au schéma
électrique
4.
Remettre par emboîtement la télécommande sur sa
plaque arrière.
Désolidariser la télécommande de la plaque arrière.
l'endroit
où
vous
installer
votre
contrôler
120
56
56
65.7
77.5
23
42
7.2
