10 SYSLOOP
11. GAINAGES ET REDUCTION DU BRUIT
Une gaine de soufflage est normalement utilisée avec les pompes à chaleur sur boucle d'eau. Une gaine
de reprise peut également être nécessaire. Toutes les gaines devront être conformes aux bonnes pratiques
utilisées dans l'industrie.
Le système de gaine au soufflage consiste normalement en un raccord souple monté sur l'unité, une section
de transition vers la taille de gaine principale, une courte section de gaine droite, un coude sans registre
et une gaine principale greffée de circuits en dérivation munis de grilles de distribution comme indiqué par
la figure ci dessous. Le cumul des angles de la section de transition ne doit pas être supérieure à 30° sous
peine de pertes significatives de performance.
Ne pas raccorder la gaine principale directement sur l'unité sans section de transition pour
réduire sa taille à celle du collier de raccordement de l'unité. En cas d'utilisation de gaines
métalliques, seuls les côtés du coude et la totalité des circuits en dérivation doivent être doublés
d'isolation phonique fiber-glass pour la réduction du niveau sonore. Les panneaux de gaines en
fiber-glass sont plus absorbants et peuvent permettre l'élimination du raccord souple en toile.
Le réseau de gaines doit être disposé de façon à éviter tout trajet rectiligne entre le refoulement de la
pompe à chaleur et les bouches de distribution.
Les gaines de reprise peuvent être raccordées à une grille/filtre située en bas d'un mur, puis acheminées
au travers des cloisons creuses vers un plénum plafonnier ou à travers des grilles plafonnières. Les grilles
plafonnières ne doivent pas être placées directement sous l'unité de climatisation.
La gaine de reprise peut être raccordée directement sur le support de filtre standard. (démontage latéral du
filtre indiqué).
Ne pas utiliser de vis à tôle directement sur la carrosserie de l'unité pour le raccordement des gaines
de soufflage et de reprise d'air, surtout sur la reprise, puisqu'il y a risque d'endommagement du bac à
condensats et de la batterie.

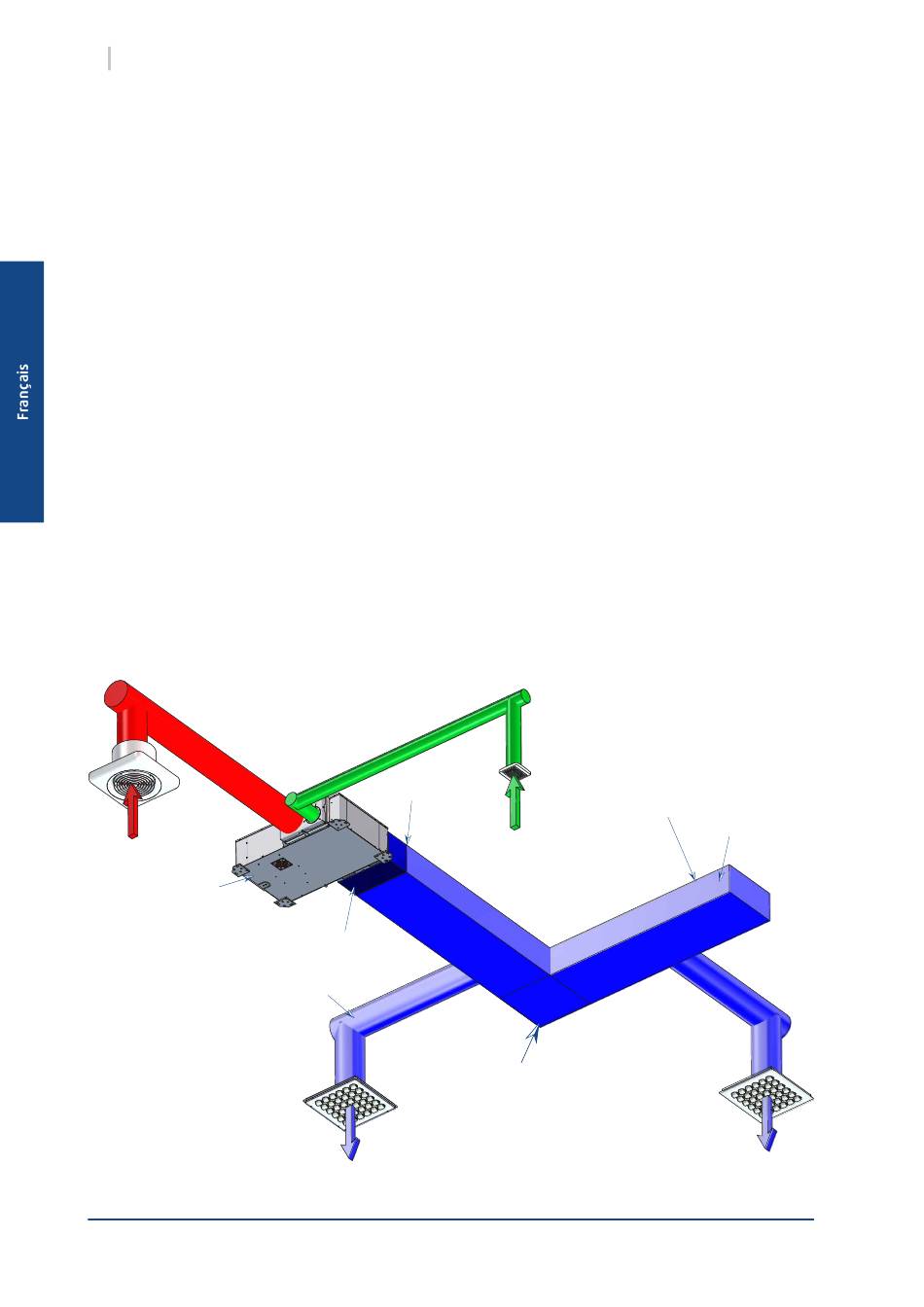

Schéma préconisé pour installation avec
plusieurs bouches de soufflage
Garniture interne sur les
Pièce de transformation
deux côtés par un isolant
acoustique en fibre de verre
Gaine principale
AIR NEUF
AIR REPRIS
Pompe à chaleur
Jonction de toile
Piquage garni intérieurement
d'isolant acoustique en fibre
Coude d'équerre
Diffuseur 60 x 60 cm
AIR SOUFFLE
(exemple)
