Chapitre 7

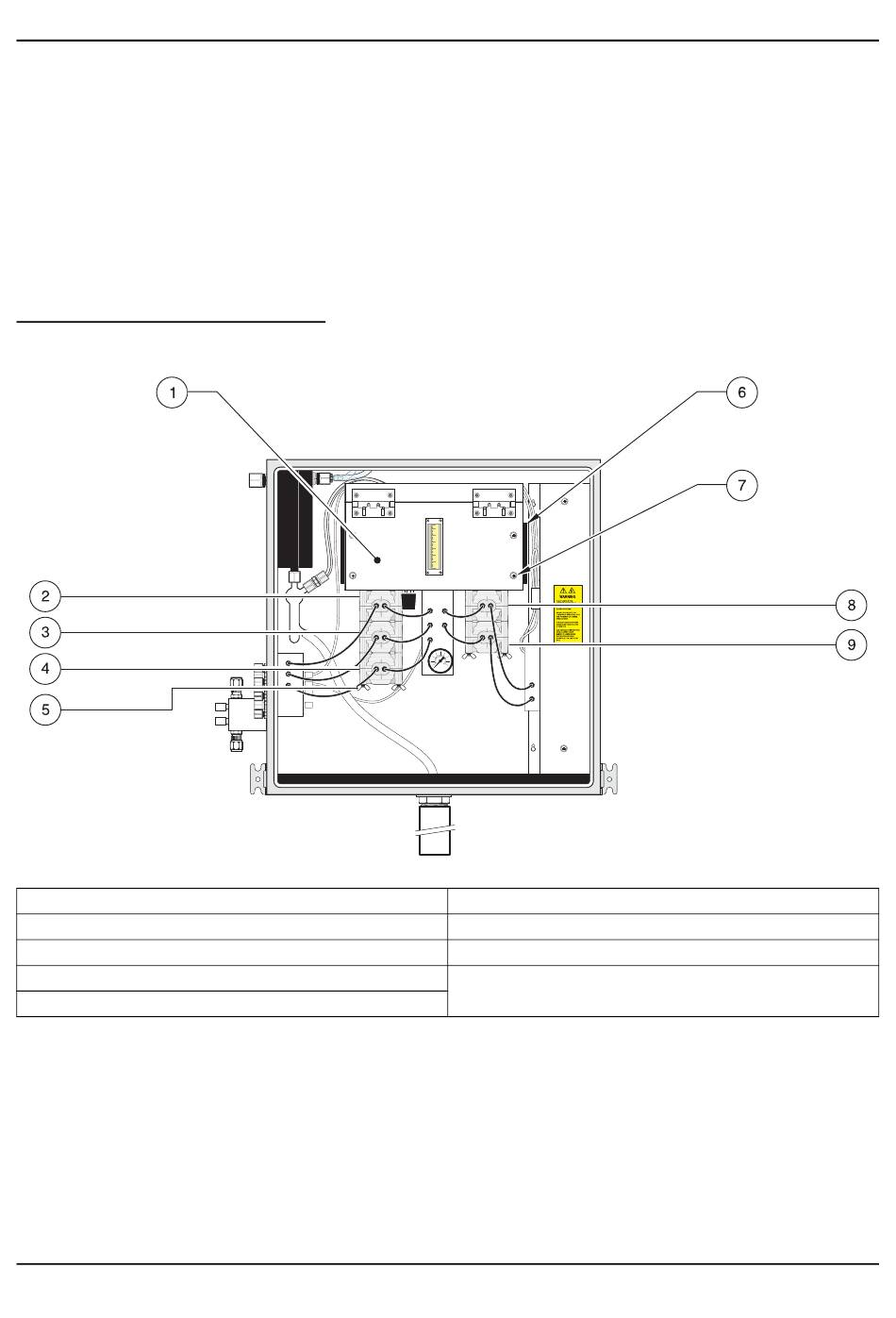

Figure 35 Module de pompage
1.
Module de pompage
2.
Tête de la pompe à acide
3.
Tête de la pompe à échantillon
4.
Pompe à dilution
5.
Ecrou papillon (quatre par tête de pompe)
Page 114
Remplacer les flexibles de la pompe
renouveler cette opération dans le sens des aiguilles d'une montre. Maintenir le
flexible dans les rainures et démonter la clé.
8.
Poser l'autre moitié de tête de pompe sur celle que vous tenez dans la main et les
assembler sans écraser le flexible. Si les deux moitiés de tête de pompe ne
s'emboîtent pas l'une dans l'autre, corriger le montage du flexible (cf. procédure
décrite ci-dessus). Si nécessaire, tourner la clé dans la rainure du rotor pour
corriger la position du flexible.
9.
Enficher la clé dans la rainure sur l'arbre du rotor et tourner la clé afin d'amener
l'entraîneur sur l'arbre du rotor au niveau de la rainure sur l'arbre. Aligner les
rainures de fixation de la tuyauterie vers le haut. Pousser légèrement la tête de
pompe jusqu'à ce qu'elle s'emboîte sur les chevilles de fixation (si elles existent).
6.
7.
8.
9.
10. Connecter tous les flexibles de réduction par l'intermédiaire de réducteurs
issus du module de pompage.
11. Serrer les têtes de pompe avec les quatre vis prévus. Ne serrer qu'à la
main.
12. Introduire la première tête de pompe sur les vis de montage.
Support du module de pompage (un de chaque côté)
Vis imperdables (4)
Tête de la pompe à persulfate
Tête de la pompe du réacteur
UVTOCMaintenance.fm
