3 INSTALLATION

3.1 - Conseils pour une installation correcte

Les unités thermiques de la chaudière ATMON LN sont
mises au point en usine et conformément aux prescriptions
des normes CE et ARGB.
N.B. Une vanne gaz doit être placée entre l'amenée de gaz
et la chaudière.
Mise en place de la chaudière
Avant d'installer la chaudière, il faut la rincer abondamment
afin que d'éventuels déchets ou corps étrangers ne
viennent pas compromettre le bon fonctionnement en
endommageant certains composants tels que la pompe de
circulation, les soupapes ou clapets de sécurité, etc.
La chaudière doit être placée de telle façon qu'il soit
toujours possible d'enlever la jaquette et d'intervenir sur les
tuyaux de raccordement.
Important: La chaudière installée avec le vase
d'expansion ouvert doit avoir une pression d'eau minimale
de 10 mm wK.
Montage uniquement par un installateur agréé
La chaudière doit être placée suivant les normes NBN D51-
003. B61-001; D30-003.
• Il est conseillé de placer des vannes d'arrêt entre les
tuyauteries et la chaudière ATMON LN afin de pouvoir
les isoler.
• Veiller à une bonne aération et au respect des
prescriptions existantes.
• Le débit gaz doit être prévu de telle manière qu'il puisse
débiter simultanément le débit gaz de
des autres appareils au gaz.
• Effectuer les raccordements en évitant toute tension sur
le raccordement gaz de la chaudière.
• Raccorder les tuyauteries gaz suivant les directives en
vigueur. Le diamètre de l'amenée de gaz sur l'ATMON
LN n'est pas le critère de sélection du diamètre de la
tuyauterie. Celui-ci sera déterminé en fonction de la perte
de charge et de la longueur de la tuyauterie.
• Au cas où l'installation est équipée de vannes
thermostatiques il faut prévoir une "vanne différentielle".
Celle-ci diminuera les
occasionnés par les vannes radiateurs, lors de leur
fermeture.
18÷48 LN
l'ATMON LN et
désagréments de bruit
Cheminée
Il est extrêmement important pour la sécurité que le conduit
de fumées soit propre et dégagé des suies provoquées par
des utilisations précédentes. Un bon nettoyage doit être
effectué surtout si la cheminée a été utilisée pour des
chaudières fonctionnant avec un combustible liquide ou au
charbon.
Avant de raccorder la chaudière il est nécessaire
d'effectuer les contrôles suivants :
a) contrôler que le haut de la cheminée dépasse le faîte du
toit;
b) contrôler que l'orifice d'évacuation des fumées soit
protégé du vent;
c) contrôler qu'aucun appareil ne soit branché sur le
conduit de fumées;
d) contrôler que le conduit de fumée ne présente ni
étranglement, ni infiltration.
e) le diamètre de la cheminée, par laquelle s'effectue
l'évacuation des gaz de fumée, doit répondre aux
exigences en la matière et ne peut être en aucun cas
plus petit que le diamètre sortie chaudière ATMON LN.

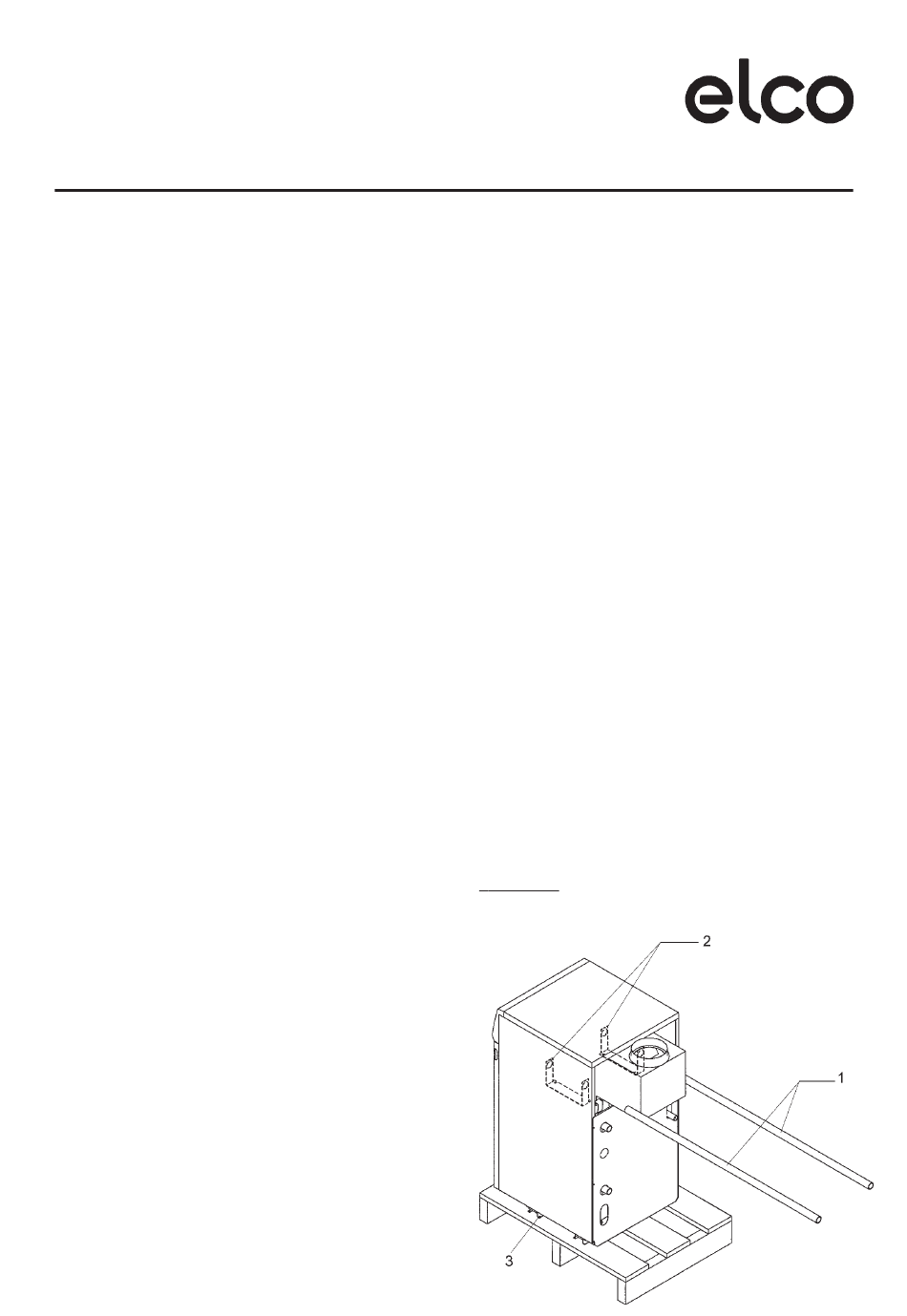

Une fois l'emballage retiré, l'entretrien de la chaudière se
fait manuellement, en procédant comme il suit:
- Retirer les vis (3) fixant la chaudière à la palette en bois,
- Ouvrir la porte de la carrosserie,
- Lever la chaudière en utilisant un tube de 3/4" (1) introduit
dans les deux anneaux de levage (2)
- A la fin de l'entretien, retirer les tubes en agissant dans le
sens contraire de ce qui est décrit ci-dessus.
ATTENTION
Utiliser des protections de sécurité appropriées contre
les accidents.
