Face Arrière - Boss RC-50 Mode D'emploi

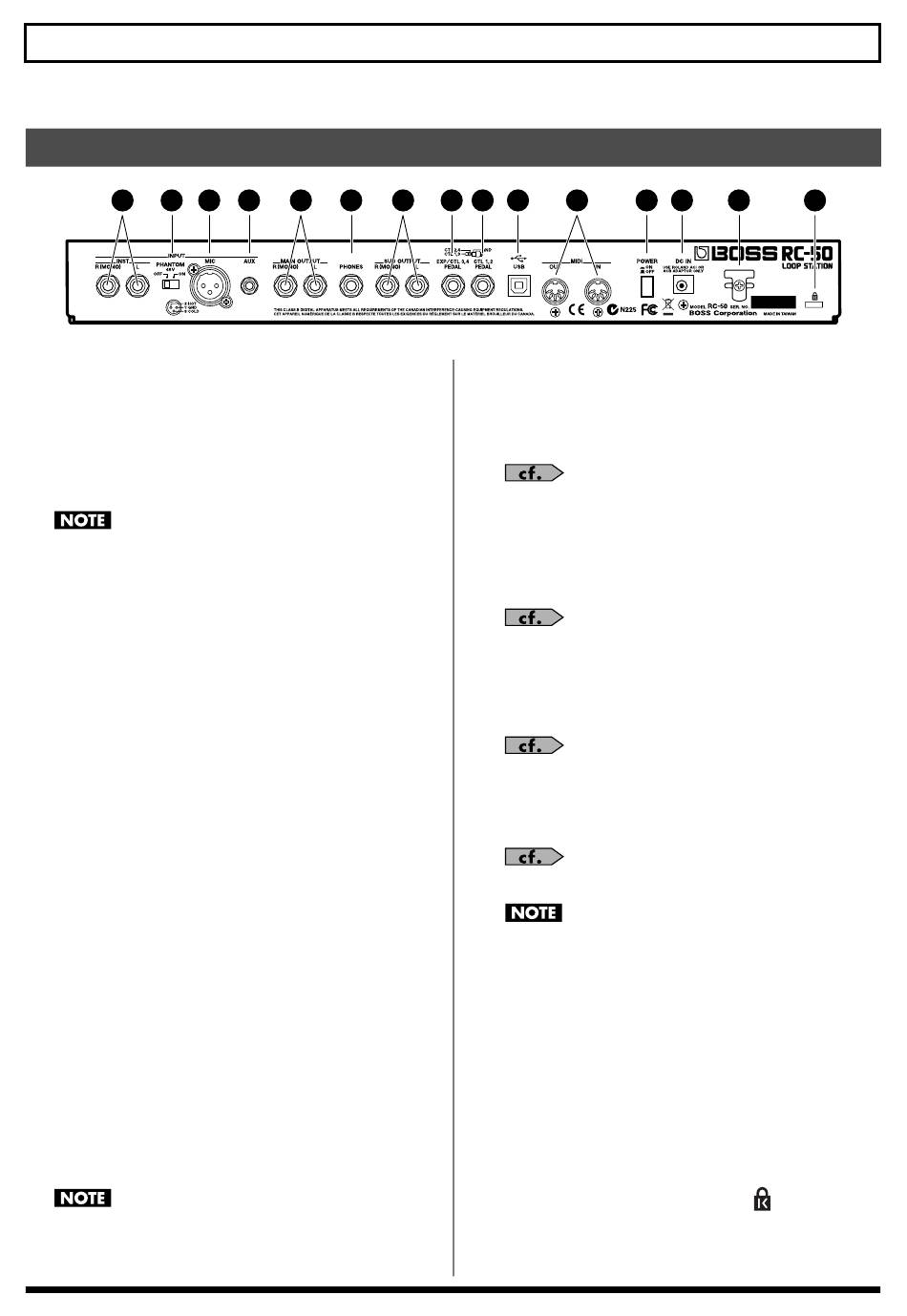

Face arrière
1 2
1.Prises INPUT R (MONO)/L
Branchez une guitare, un synthé ou un autre instrument à ces prises.
2. Commutateur PHANTOM (alimentation
fantôme) ON/OFF
Active/coupe l'alimentation fantôme fournie à la prise MIC.
Veillez à n'activer l'alimentation fantôme que lorsque vous bran-
chez un microphone à condensateur qui a besoin d'une alimenta-
tion externe à la prise MIC. L'alimentation fantôme peut endom-
mager des dispositifs tels que des microphones dynamiques, des
appareils audio etc. Consultez aussi le mode d'emploi du micro-
phone utilisé pour en savoir plus sur ses caractéristiques.
(Alimentation fantôme du RC-50: 48V DC, 10mA max.)
3.Prise MIC
Branchez un microphone ici. Le RC-50 fournit une alimentation fan-
tôme de 48V, ce qui vous permet de brancher un micro à condensa-
teur. Vous pouvez aussi utiliser la fonction "Flat Amp Simulator"
pour traiter le signal de cette entrée pour l'enregistrement.
4.Prise AUX
Vous pouvez brancher cette prise à la prise casque d'un lecteur CD
ou MD.
Durant l'enregistrement, vous pouvez utiliser les fonctions "Center
Cancel" et "Flat Amp Simulator" pour traiter le signal de cette
entrée.
5.Prises MAIN OUTPUT R (MONO)/L
Branchez-y un ampli de guitare, des enceintes actives ou autres.
6.Prise PHONES
Branchez un casque à cette prise. La prise casque produit le même
signal que les prises MAIN OUTPUT.
7.Prises SUB OUTPUT R (MONO)/L
Branchez un ampli, une console de mixage ou autre appareil ici.
Vous pouvez envoyer les signaux d'entrée, le signal guide et les
signaux des trois phrases aux prises MAIN OUTPUT ou SUB OUT-
PUT.
Les prises SUB OUTPUT n'ont pas de commande de niveau.
Pour régler le niveau de sortie de ces prises, réglez le niveau du
Patch (p. 49).
3 4 5 6 7 8 9 10 11
8.Prise EXP/CTL 3,4 PEDAL
Branchez-y une pédale d'expression (comme l'EV-5) ou un commu-
tateur au pied optionnel (comme le FS-6). Vous pouvez sélectionner
la fonction assignée à la pédale ou au commutateur au pied branché
(changement de Patchs p.ex.).
"Réglages de pédales" (p. 70)
9.Prise CTL 1,2 PEDAL
Branchez un commutateur au pied (FS-6 ou autre) ici. Vous pouvez
sélectionner la fonction assignée au commutateur au pied (change-
ment de Patchs p.ex.).
"Réglages de pédales" (p. 70)
Prise USB
10.
Branchez un câble USB à cette prise pour échanger des données
entre le RC-50 et un ordinateur.
"Chapitre 9 Connexion à un ordinateur" (p. 79)
Prises MIDI IN/OUT
11.
Branchez-y des appareils MIDI pour échanger des données MIDI.
"Chapitre 8 MIDI" (p. 73)
Pour brancher un câble USB, enlevez le cache de la prise USB.
Quand vous n'utilisez pas la prise USB, laissez le cache.
Commutateur POWER
12.
Mise sous/hors tension du RC-50.
Prise DC IN (adaptateur)
13.
Branchez l'adaptateur fourni ici (série ACI ou ACB).
Crochet pour cordon
14.
Enroulez le cordon de l'adaptateur secteur ici pour éviter tout
débranchement accidentel.
Orifice pour cadenas (
15.
http://www.kensington.com/
Noms et fonctions
12 13 14 15
)
13
