Montage - afx light MY340-FXZ Manuel D'utilisation

10 ou 17 canaux DMX
•
• 3 LED de 40W RGBW 4-en-1 de haute puissance
• Lentille bidirectionnelle rotative à l'infini pour créer des effets graphiques
• Zoom motorisé de 4° à 60°
Vitesse réglable du mouvement Pan/Tilt
•
Afficheur OLED
•
• Fonctionnement DMX512, auto, Maître-esclave ou mode musical
• 8 programmes intégrés
Caractéristiques techniques
Alimentation ........................................................................................ 100-240Vac 50/60Hz
Consommation ............................................................................................................. 150W
Mouvement Pan/Tilt ............................................................. Abscisse 540°, ordonnée 190°
Dimensions ............................................................................................. 268 x 175 x 350mm
Poids ............................................................................................................................ 5.81kg

Montage

ORIENTATION
Cet appareil peut être installé dans n'importe quelle position à condition d'avoir une ventilation suffisante.

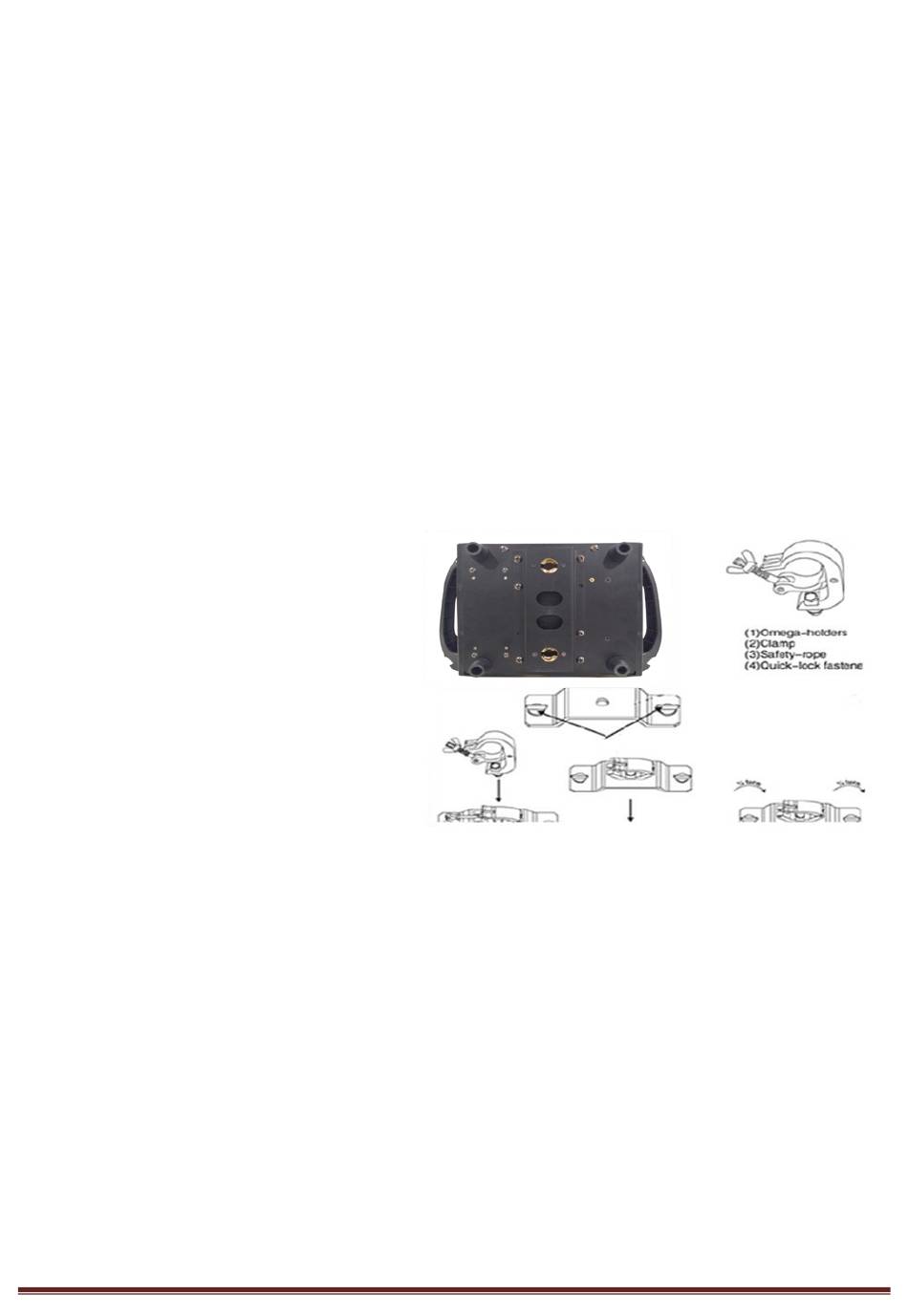

RIGGING
La lyre possède un dispositif de fixation unique qui
comprend le socle, le support omega fourni et
l'oeillet de fixation pour le cable de sécurité.
Lorsque vous installez cette lyre sur une structure,
utilisez une pince qui convient au support oméga et
une vis M10 qui doit passer au centre du support
oméga. Pour une meilleure sécurité, attachez au
moins un cable d'acier à l'appareil et la structure.
Branchement de plusieurs effets
Vous avez besoin d'un câble de données sériel pour faire fonctionner plusieurs effets au moyen d'une commande
DMX512 ou pour faire fonctionner deux ou plusieurs effets en mode maître/esclave. Le nombre combiné de canaux
requis par l'ensemble des appareils sur un câble de données sériel définit le nombre d'appareils que le câble de
données peut supporter.
Important: Les appareils doivent être branchés en série sur une seule ligne. Pour être conforme à la norme EIA-485 il
ne faut pas brancher plus de 32 appareils sur une ligne. Si plus de 32 appareils sont branchés sur une seule ligne de
données série sans répartiteur DMX à isolation optique, le signal numérique DMX risque d'être détérioré.
La distance maximale recommandée est de 500m. Le nombre maximum d'appareils branchés sur une liaison de
données est de 16.
Câblage
Pour relier des appareils ensemble, vous devez utiliser des câbles de transmission de données. Vous pouvez acheter
des câbles DMX certifiés directement chez un revendeur/distributeur ou construire vos propres câbles. Si vous
souhaitez fabriquer le câble vous-même, utilisez des câbles de données faible capacitance de haute qualité qui sont
moins sujets à des interférences électromagnétiques.
©Copyright LOTRONIC 2017 MY340-FXZ Page 9
