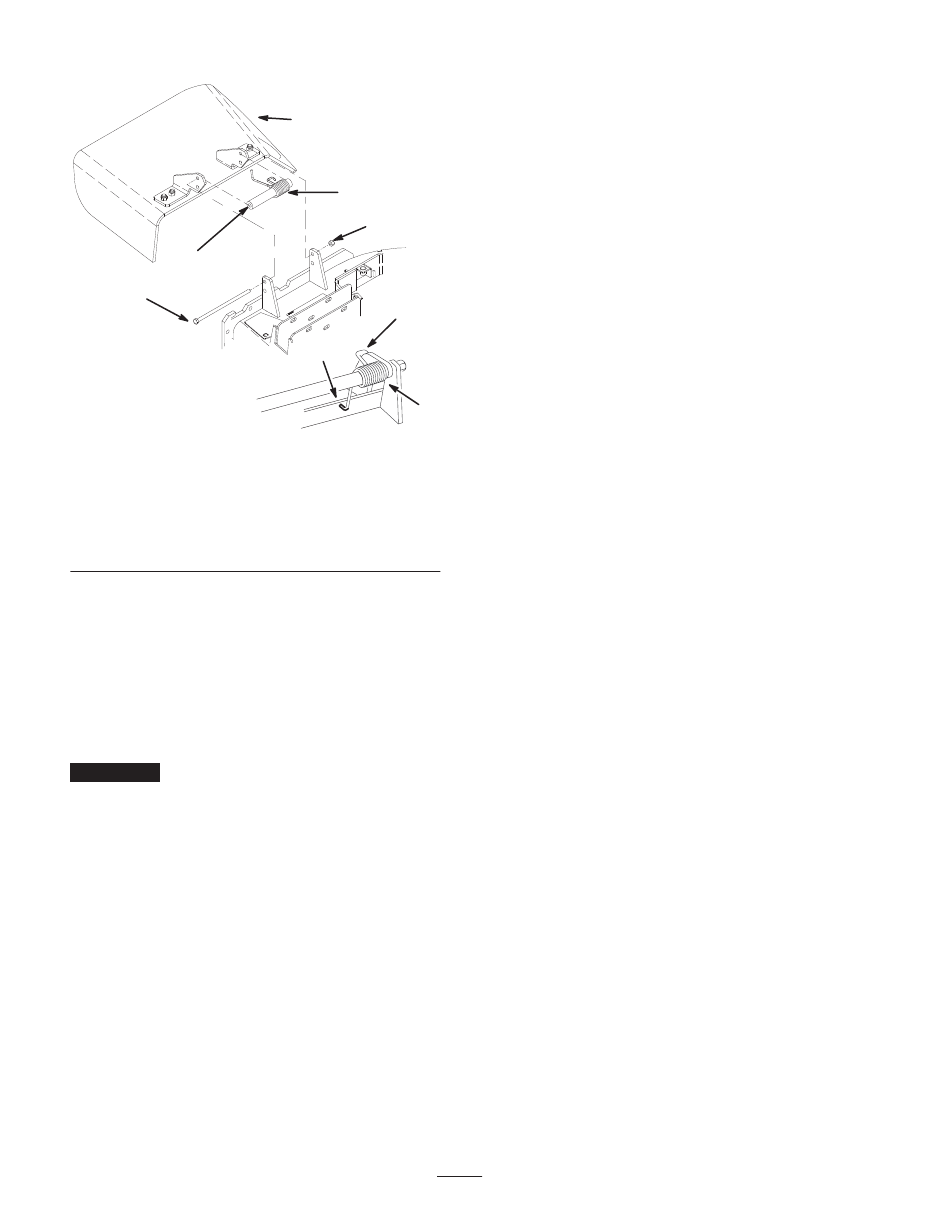

Figure 32
1. Boulon
2. Entretoise
3. Contre-écrou
4. Ressort
5. Ressort en place
3. Placez une entretoise et un ressort sur le déflecteur
d'herbe. L'extrémité en L du ressort doit se trouver
derrière le bord du plateau.
Remarque : Prenez soin de placer l'extrémité en L du
ressort derrière le bord du plateau avant de mettre le boulon
en place, comme indiqué à la Figure 32.
4. Remettez le boulon et l'écrou. Accrochez l'extrémité
crochue en J du ressort au déflecteur d'herbe (Fig. 32).
Important
Le déflecteur d'herbe doit pouvoir
s'abaisser en position. Soulevez le déflecteur pour vérifier
qu'il s'abaisse complètement.
6
4
3
8
7
5
6. Déflecteur d'herbe
7. Extrémité en L du ressort
(à placer derrière le bord
du plateau avant
d'installer le boulon)
8. Extrémité en J du ressort
