Accouplement de l'arbre de
PDF au boîtier d'engrenages
du plateau de coupe
1. Glissez l'arbre de PDF mâle dans l'arbre de PDF
femelle. Alignez les trous de montage de l'arbre
d'entrée du boîtier d'engrenages sur les trous de l'arbre
de PDF et insérez-les l'un dans l'autre.
2
4
2

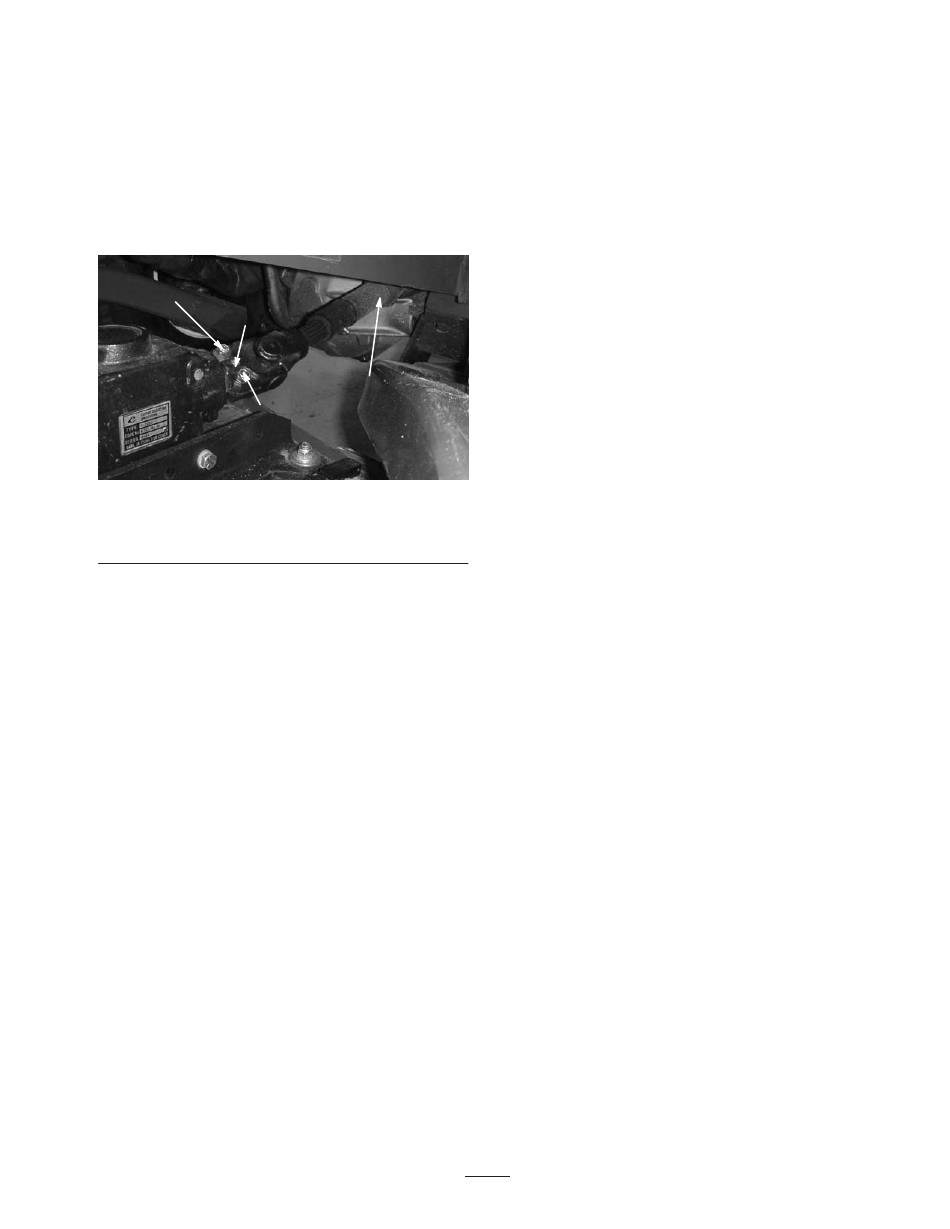

Figure 4
1. Arbre de PDF
2. Boulons et contre-écrous
2. Fixez-les avec une goupille cylindrique.
3. Serrez les vis et écrous.

Graissage de la machine

Avant d'utiliser la machine, il faut la graisser pour
maintenir ses caractéristiques de lubrification (voir
Graissage des roulements et bagues). Si la machine n'est
pas graissée correctement, des pannes prématurées des
organes importants risquent de se produire.
1
3. Boîtier d'engrenages
4. Goupille cylindrique
