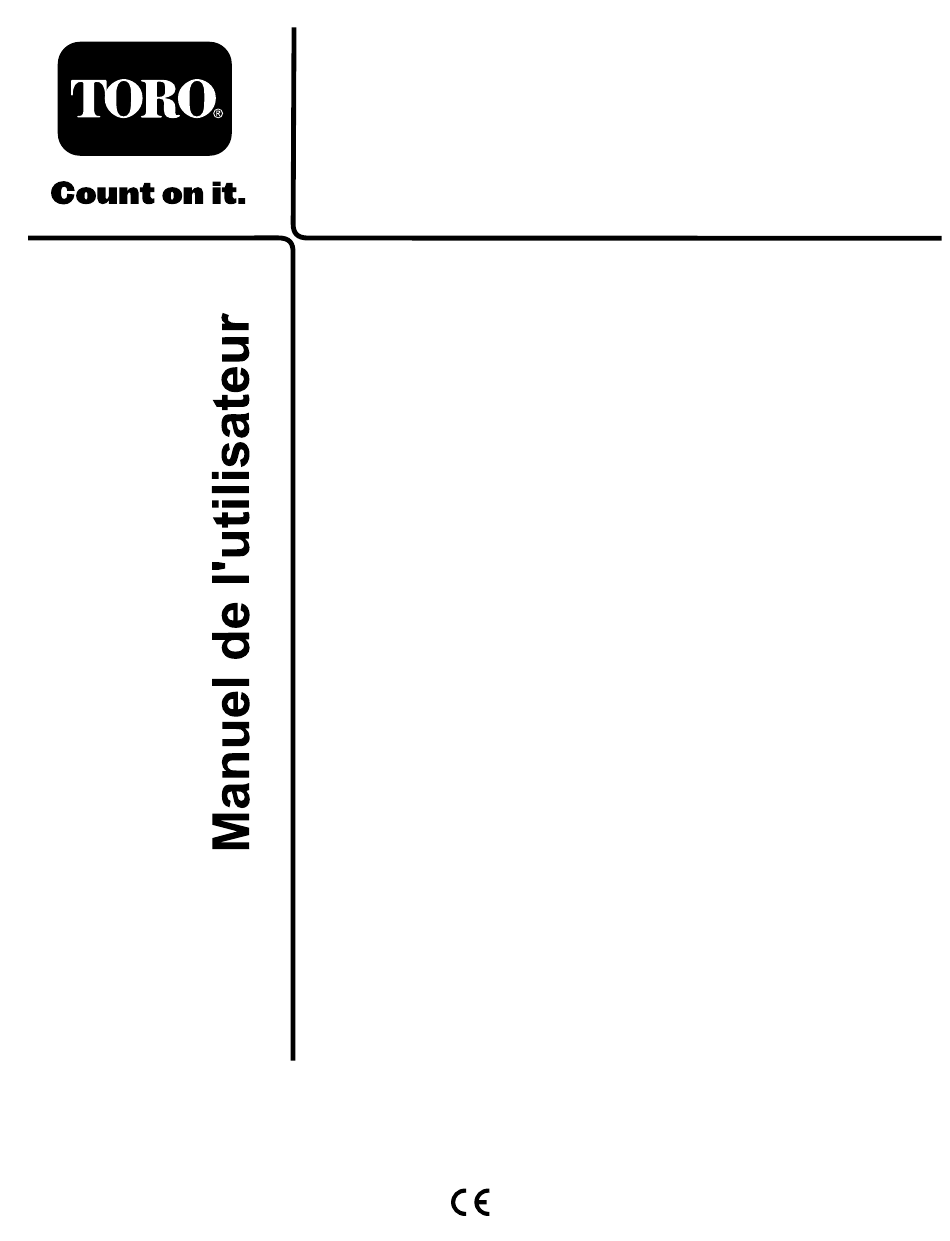

- Page 1 Form No. 3389-355 Rev A Plateau de coupe à éjection latérale de 152 cm Groupe de déplacement Groundsmaster ® 3320/3280-D N° de modèle 30366—N° de série 315000001 et suivants *3389-355* A Enregistrez votre produit à www.Toro.com. Traduction du texte d'origine (FR)
-
Page 2: Table Des Matières
Réglage de l'inclinaison du plateau de et contactez un concessionnaire-réparateur ou le service client coupe ..............16 Toro agréé. Ces numéros sont estampés sur une plaque fixée Correction du déséquilibre des lames de au carter du plateau de coupe. Inscrivez les numéros dans coupe ..............16... -
Page 3: Sécurité
Sécurité Entretien des roues pivotantes et des roulements............23 Détection des lames faussées........23 Cette machine est conforme aux spécifications de la norme Dépose et pose des lames ........24 EN ISO 5395:2013 et de la norme ANSI B71.4-2012 en Contrôle et affûtage de(s) lame(s)......24 vigueur au moment de la production. -
Page 4: Consignes De Sécurité Pour La Manipulation Des Carburants
Utilisation N'utilisez que les accessoires et équipements agréés par le constructeur. • Ne faites pas tourner le moteur dans un espace clos où le monoxyde de carbone et autres gaz d'échappement, • Examinez la zone de travail et enlevez tout objet tous deux dangereux, risquent de s'accumuler. -
Page 5: Entretien Et Remisage
La liste suivante contient des renseignements de sécurité neutre, serrez le frein de stationnement, arrêtez le moteur spécifiques aux produits Toro, ou d'autres et enlevez la clé de contact. Attendez l'arrêt renseignements relatifs à la sécurité qu'il est important complet de toutes les pièces en mouvement avant de... - Page 6 Ne faites pas tourner le moteur à vitesse excessive en modifiant le réglage du régulateur. Pour garantir la sécurité et la précision du fonctionnement, demandez à un distributeur Toro agréé de contrôler le régime moteur maximum avec un compte-tours. •...
-
Page 7: Autocollants De Sécurité Et D'instruction
Autocollants de sécurité et d'instruction Des autocollants de sécurité et des instructions bien visibles par l'opérateur sont placés près de tous les endroits potentiellement dangereux. Remplacez tout autocollant endommagé ou manquant. 117–4979 1. Risque de coincement par la courroie – ne vous approchez pas des pièces mobiles et laissez toutes les protections et capots en place. - Page 8 100-5622 1. Réglage de la hauteur de coupe 107-1622 108-1986 1. Hauteur de coupe 107-2916 1. Enlevez la clé de contact et lisez le 2. Risque de projections d'objets 3. Risque de coupure/mutilation des Manuel de l'utilisateur avant – n'utilisez pas la tondeuse mains ou des pieds par la lame de la de procéder à...
-
Page 9: Mise En Service
Vis à tête 3/2 x 1/4" Rondelle Remplacez l'arbre de PDF du – Aucune pièce requise groupe de déplacement (plateau de coupe modèle 30366 uniquement) Accouplez l'arbre de PDF au – Aucune pièce requise réducteur du plateau de coupe. –... -
Page 10: Montage Des Bras De Relevage Sur Le Groupe De Déplacement
Montage des bras de relevage Accouplement des bras de sur le groupe de déplacement relevage au plateau de coupe Pièces nécessaires pour cette Pièces nécessaires pour cette opération: opération: Ensemble axe de pivot Bras de relevage droit Goupille fendue Bras de relevage gauche Rondelle de butée en nylon Procédure Axe de chape... -
Page 11: Remplacement De L&Apos;Arbre De Pdf Du Groupe De Déplacement
Aucune pièce requise Procédure Le plateau de coupe modèle 30366 est équipé d'une arbre de PDF plus court qui doit être monté sur le groupe de déplacement comme suit : 1. Déposez la goupille fendue, les boulons et les contre-écrous qui fixent l'extrémité... -
Page 12: Graissage De La Machine
Outils et accessoires 3. Serrez les boulons et écrous à un couple de 18 à 25 Nm. De nombreux accessoires et outils agréés par Toro sont disponibles pour améliorer et augmenter les capacités de la machine. Contactez votre concessionnaire-réparateur ou distributeur agréé... -
Page 13: Utilisation
Utilisation Réglage de la hauteur de coupe Remarque: Les côtés gauche et droit de la machine sont La hauteur de coupe est réglable de 25 à 127 mm par paliers déterminés d'après la position d'utilisation de 13 mm. Pour régler la hauteur de coupe du plateau avant, normale. -
Page 14: Réglage Des Galets
inférieure à 64 mm, si des dépôts d'herbe sont détectés, inversez le sens de marche de la machine pour supprimer les déchets d'herbe de la roue et de la fourche. 3. Enlevez le chapeau de tension de l'axe de pivot (Figure 6) et sortez l'axe du bras pivotant. -
Page 15: Réglage Des Patins
4. Si les verrous à cames ne bloquent pas le déflecteur en position ou si le déflecteur est trop serré, desserrez le levier puis tournez le verrou à came. Réglez le verrou à came jusqu'à obtention de la pression de verrouillage voulue. -
Page 16: Réglage De L&Apos;Inclinaison Du Plateau De Coupe
L'inclinaison du plateau de coupe est représentée par la différence qui existe entre la hauteur de coupe à l'avant et à l'arrière du plan de lame. Toro préconise une inclinaison de la lame de 6 mm. Cela signifie que l'arrière de la lame est plus élevé que l'avant de 6 mm. -
Page 17: Utilisation De L&Apos;Éjection Latérale
2. Contrôlez et modifiez au besoin la pression de gonflage DANGER des pneus avant et arrière à 1,38 bar. Si le déflecteur d'herbe, l'obturateur 3. Contrôlez et modifiez au besoin la pression des pneus d'éjection ou le bac à herbe complet ne sont de toutes les roues pivotantes à... -
Page 18: Conseils D'utilisation
Conseils d'utilisation Tondez quand l'herbe est sèche Tondez en fin de matinée, quand la rosée a séché, pour éviter que l'herbe s'agglomère sur les lames, ou en fin d'après-midi pour éviter que les rayons du soleil n'endommagent l'herbe fraîchement coupée. Choisissez la hauteur de coupe appropriée Ne coupez pas plus de 25 mm environ ou 1/3 de la hauteur... -
Page 19: Entretien
Entretien Programme d'entretien recommandé Périodicité d'entretien Procédure d'entretien Après les 2 premières • Serrez les écrous des roues pivotantes. heures de fonctionnement • Serrez les écrous des roues pivotantes. Après les 10 premières • Serrez les boulons de lames. heures de fonctionnement •... -
Page 20: Graissage
Graissage Périodicité des entretiens: Toutes les 50 heures Les graisseurs de la machine doivent être lubrifiés régulièrement avec de la graisse universelle au lithium nº 2. Si les conditions de travail sont normales, lubrifiez tous les roulements et toutes les bagues toutes les 50 heures de fonctionnement ou immédiatement après chaque lavage. -
Page 21: Préparatifs D&Apos;Entretien
Figure 23 1. Tige de réglage de hauteur 3. Bague de hauteur de de coupe coupe 2. Boulon et rondelle 4. Goupille fendue et axe de Figure 22 chape 1. Jauge/bouchon de remplissage 3. Retirez la goupille fendue et l'axe de chape qui fixent la bague de hauteur de coupe à... -
Page 22: Accouplement Du Plateau De Coupe Au Groupe De Déplacement
8. Poussez l'arrière du plateau de coupe vers le bas et insérez les tiges de hauteur de coupe dans les patins de bras de relevage. 9. Montez les bagues de hauteur de coupe sur les tiges de réglage de hauteur de coupe et fixez-les avec les axes de chape et les goupilles fendues (Figure 26). -
Page 23: Entretien Des Bagues Des Bras Pivotants
Entretien des bagues des bras 2. Enlevez le roulement du moyeu de la roue et laissez tomber l'entretoise à l'extérieur (Figure pivotants 28). Enlevez le roulement de l'autre côté du moyeu. Les bras pivotants sont munis de bagues enfoncées à la 3. -
Page 24: Dépose Et Pose Des Lames
• Remplacez toute lame usée ou endommagée par accidentellement. une lame Toro neuve afin de garantir la sécurité 2. Tenez la lame à son extrémité avec un chiffon ou un continue du produit. -
Page 25: Contrôle Et Correction Du Déséquilibre Des Lames
être plus de 10 mm plus basse que • Remplacez toute lame usée ou les lames extérieures. Si elle l'est, passez à endommagée par une lame Toro l'opération et ajoutez des cales entre le neuve afin de garantir la sécurité continue logement de pivot et le bas du plateau de coupe. -
Page 26: Remplacement Du Déflecteur D&Apos;Herbe
1. Abaissez le plateau de coupe sur le sol. Déposez les couvercles de courroie en haut du plateau de coupe et mettez-les de côté. 2. À l'aide d'une clé dynamométrique ou d'un outil similaire, éloignez la poulie de tension (Figure 33) de la courroie d'entraînement pour détendre cette dernière et pouvoir la déchausser de la poulie du boîtier d'engrenages... - Page 27 Figure 36 1. Boulon 5. Ressort en place 2. Entretoise 6. Déflecteur d'herbe 7. Extrémité en L du ressort 3. Contre-écrou (à placer derrière le bord du plateau avant d'installer le boulon) 4. Ressort 8. Extrémité en J du ressort...
-
Page 28: Remarques
Remarques:... - Page 29 Remarques:...
- Page 30 Remarques:...
- Page 31 Déclaration d'incorporation The Toro Company, 8111 Lyndale Ave. South, Bloomington, MN, USA déclare que la ou les machines suivantes sont conformes aux directives mentionnées, lorsqu'elles sont montées en respectant les instructions jointes sur certains modèles Toro comme indiqué dans les Déclarations de conformité pertinentes.
- Page 32 Autres pays que les États-Unis et le Canada Pour les produits Toro exportés des États-Unis ou du Canada, demandez à votre distributeur (concessionnaire) Toro la police de garantie applicable dans votre pays, région ou état. Si, pour une raison quelconque, vous n'êtes pas satisfait des services de votre distributeur, ou si vous avez du mal à vous procurer des renseignements sur la garantie, adressez-vous à...
