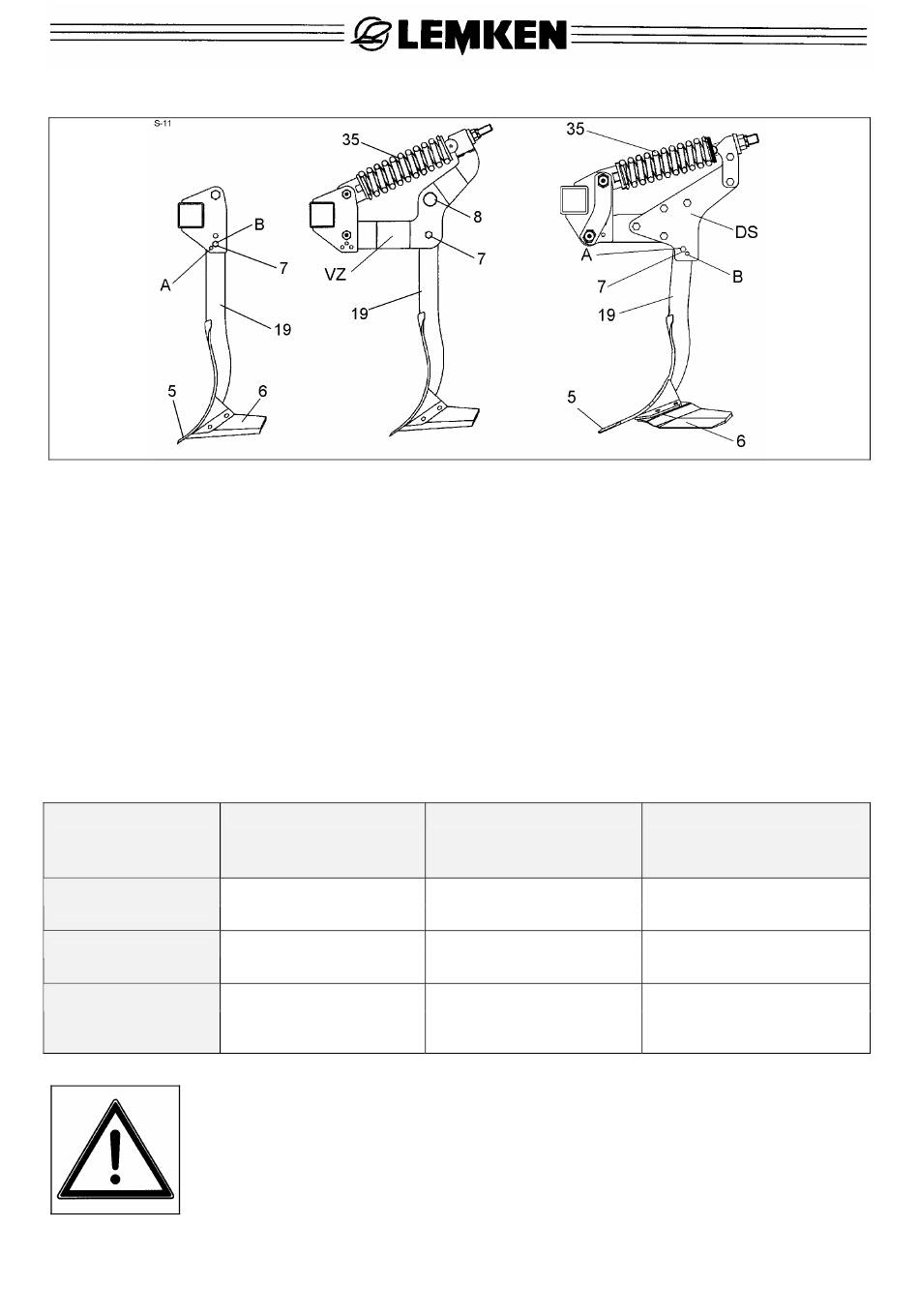

9 SECURITE A BOULON
Chaque dent (19) et chaque support de disque sont muni d'une sécurité avec
boulon de cisaillement (7) qui protège le châssis, les dents et les supports de dis-
ques contre des surcharges. Après rupture d'un boulon (7) il faut procéder de la
manière suivante:
a) Lever le déchaumeur de quelques centimètres,
b) enlever les restes du boulon de cisaillement,
c) repousser la dent ou le support de disques et
d) mettre le nouveau boulon de cisaillement dans le même trou et le resserrer
soigneusement.
N'utiliser que des boulons de cisaillement indiqués dans le tableau ci-après; ce
sont les seuls qui puissent protéger le déchaumeur et empêcher un cisaillement
prématuré.
SMARAGD 9
SMARAGD 9 Ü
SMARAGD 9 Ü
(avec sécurité
double section)
• Lire et respecter les prescriptions de sécurité générales! Voir pa-
ragraphe 1!
• Dans la zone de la sécurité à boulon il y a risque d'accident par
écrasement ou cisaillement!
• Lors d'un changement des boulons de cisaillement utiliser des
outils adaptés!
22
Dents
301 7342
M 12X65 B=15/8.8
301 4600
M 20X70 B=28/8.8
301 3391
M12x60 B=15/10.9
Supports de dis-
ques avec sécurité à
boulon
301 3240
M 10X45 B=10/8.8
301 3240
M 10X45 B=10/8.8
301 3240
M 10X45 B=10/8.8
Supports de disques
avec sécurité Non-
stop
-----------
-----------
-----------
