11 SECURITE A BOULON

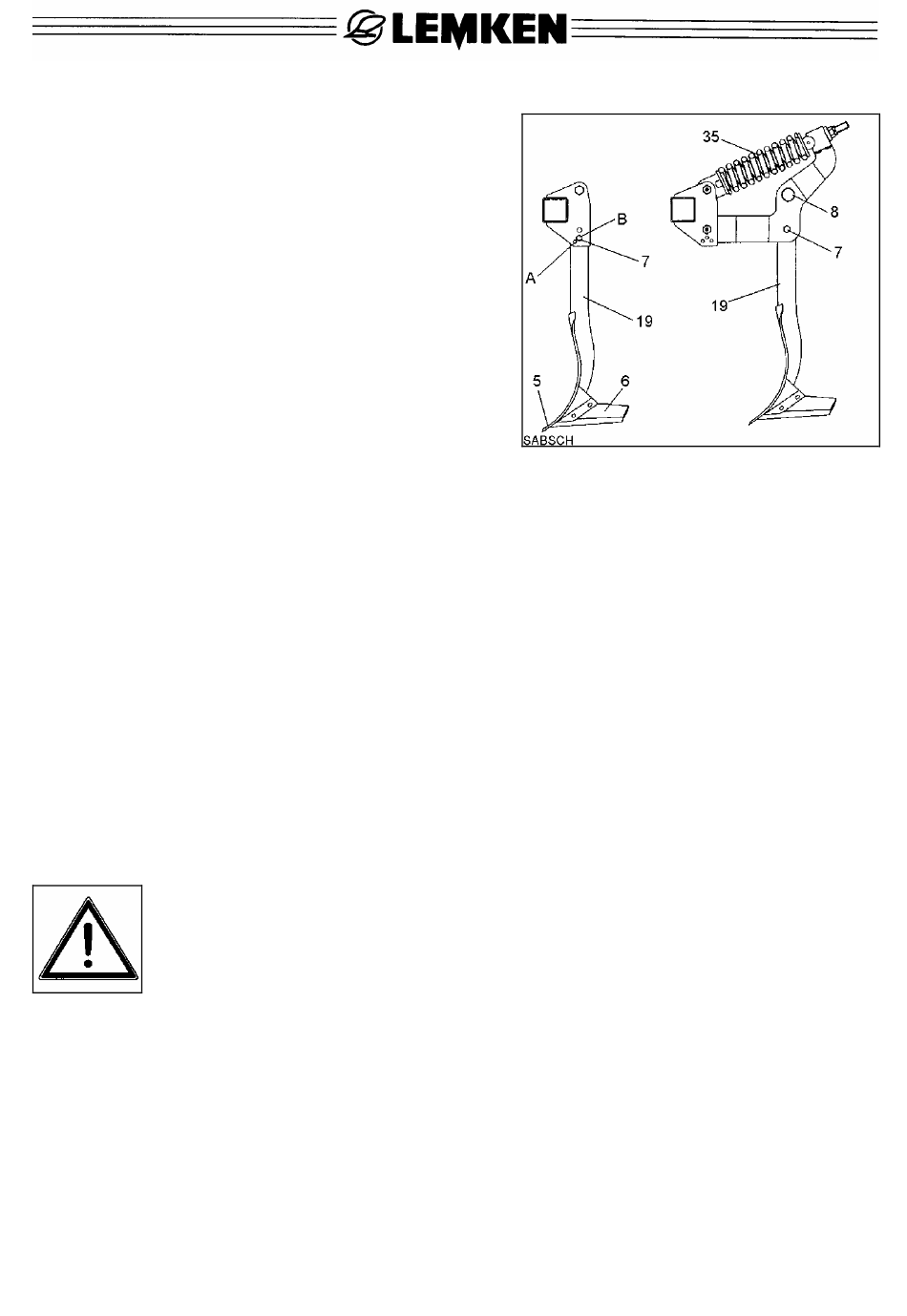

Chaque dent (19) et chaque support de dis-
que est muni d'une sécurité avec boulon de
cisaillement (7) qui protège le châssis, les
dents et les supports de disques contre des
surcharges. Après rupture d'un boulon (7) il
faut procéder de la manière suivante:
a) Lever le déchaumeur de quelques centimè-
tres,
b) enlever les restes du boulon de cisaille-
ment,
c) repousser la dent ou le support de disques
et
d) mettre le nouveau boulon de cisaillement dans le même trou et le resserrer soi-
gneusement.
N'utiliser que les boulons de cisaillement indiqués dans le tableau ci-après; ce
sont les seuls qui protègent le déchaumeur et empêchent un cisaillement préma-
turé.
SMARAGD 7
SMARAGD 7 Ü
NON-STOP
• Dans la zone de la sécurité à boulon il y a risque d'accident par
écrasement ou cisaillement!
• Le transport de personnes sur la machine durant le travail ou les
trajets est absolument interdit!
• Lors d'un changement des boulons de cisaillement utiliser des outils adaptés!
18
Dents
301 7314
M 10x55 B=13/10.9
301 3870
M 16x65 B=20/10.9
Supports de dis-
ques avec sécurité
à boulon
301 3240
M 10x45 B=10/8.8
301 3240
M 10x45 B=10/8.8
Supports de dis-
ques avec sécurité
Non-stop
-----------
-----------
