Invacare® Robin™

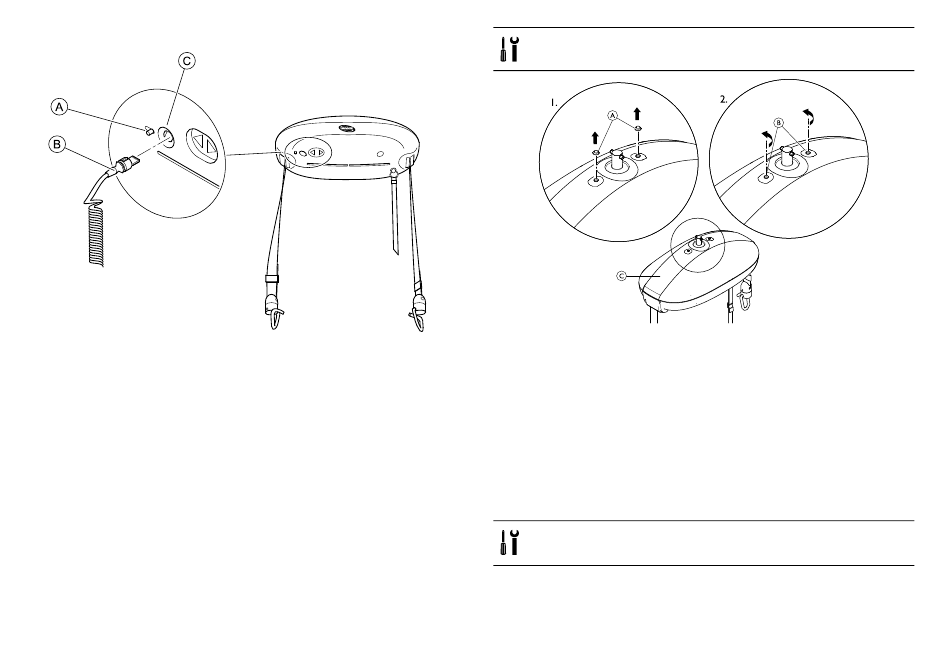

3.3 Remplacement de la télécommande
Faites glisser le levier de verrouillage A et tout en le maintenant,
1.
éloignez-le de l'ouverture C.
Ressortez la fiche B de l'ouverture.
2.
3. Insérez la fiche de la nouvelle télécommande dans l'ouverture.
Vérifiez que la fiche est correctement orientée, fente vers le
haut (voir l'image).
4. Relâchez le levier A, de façon à ce que le cran se referme et
maintienne la fiche dans l'ouverture.
3.4 Démontage du capot du lève-personne
Avant de démonter le capot du lève-personne, tirez sur le cordon
d'arrêt d'urgence rouge pour mettre le lève-personne hors tension
et le retirer du système de rails. Reportez-vous à la section :
•
3.2 Démontage du lève-personne sur rail, page 71
74
Outils : tournevis pour écrous à fente
1. Retirez les embouts de protection A. Faites-le manuellement ou
délicatement à l'aide d'un tournevis, si nécessaire.
2. Desserrez les vis B à l'aide d'un tournevis.
Retirez le capot C du lève-personne.
3.
Pour fermer le capot du lève-personne, serrez les vis et remettez les
embouts de protection en place.
3.5 Remplacement des ensembles sangles de
levage / crochets
Outils : clé à douille de 10 mm ; clé hexagonale/Allen de
5 mm
