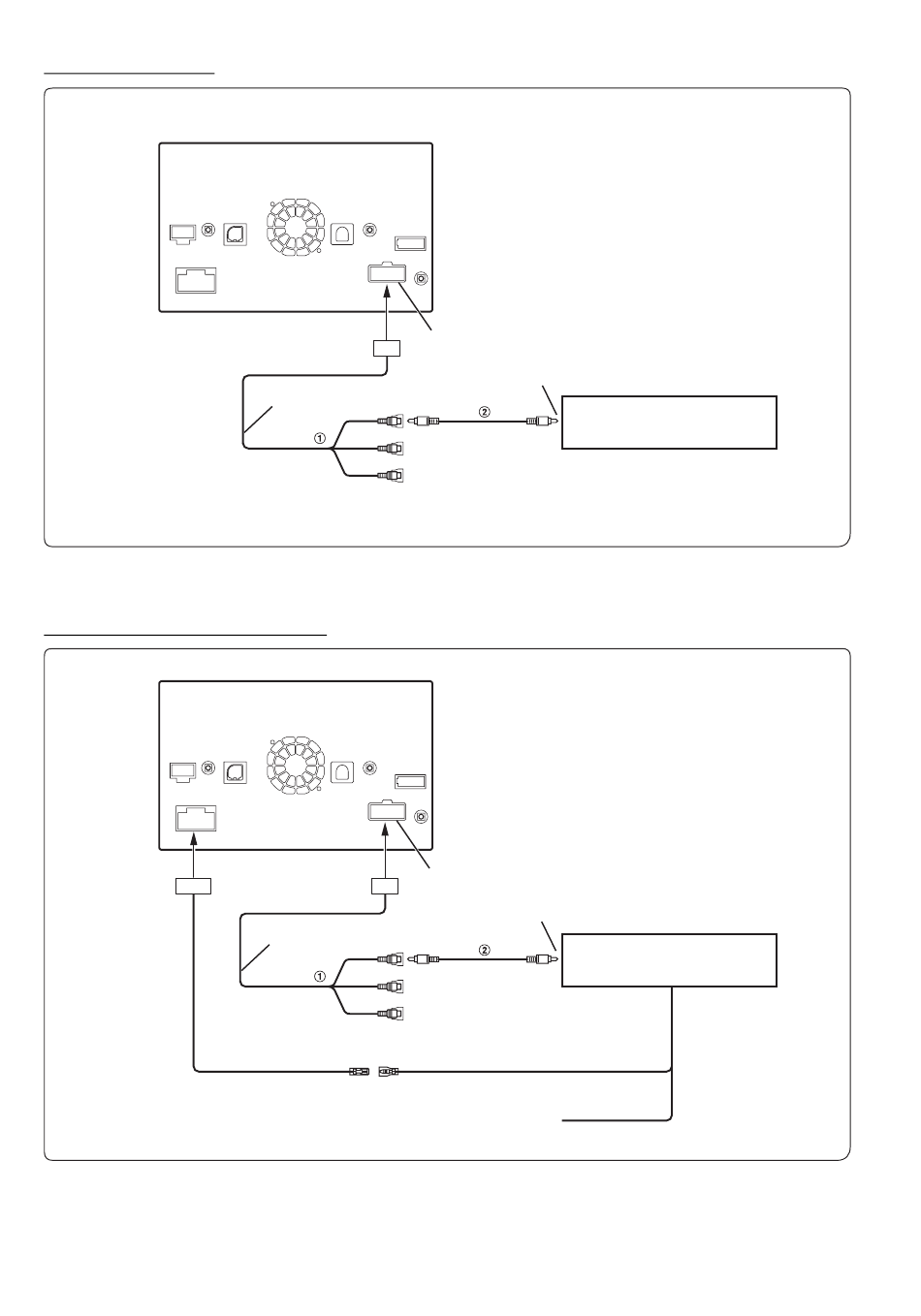

Connexion de la caméra
1 Connecteur d'entrée de la caméra (ENTRÉE AUX)
2 Câble d'extension RCA (vendu séparément)
Connexion de HCE-C200F + HCE-C200R
1 Connecteur d'entrée de la caméra (ENTRÉE AUX)
2 Câble d'extension RCA (HCE-C200R fourni)
84
-FR
Câble AUX/PRÉ-SORTIE
(Jaune)
(Rouge)
(Blanc)
Câble AUX/PRÉ-SORTIE
(Jaune)
(Rouge)
(Blanc)
REVERSE
Fil de la commande de la caméra
(Orange/Blanc)
Au côté positif du fil du signal
du feu de recul du véhicule.
Connecteur AUX/PRÉ-SORTIE
Vers borne de sortie vidéo
Caméra munie d'une sortie vidéo
RCA (vendue séparément)
HCE-C105, etc.
Connecteur AUX/PRÉ-SORTIE
À la borne de sortie vidéo
(Orange/Noir)
Appareil principal
