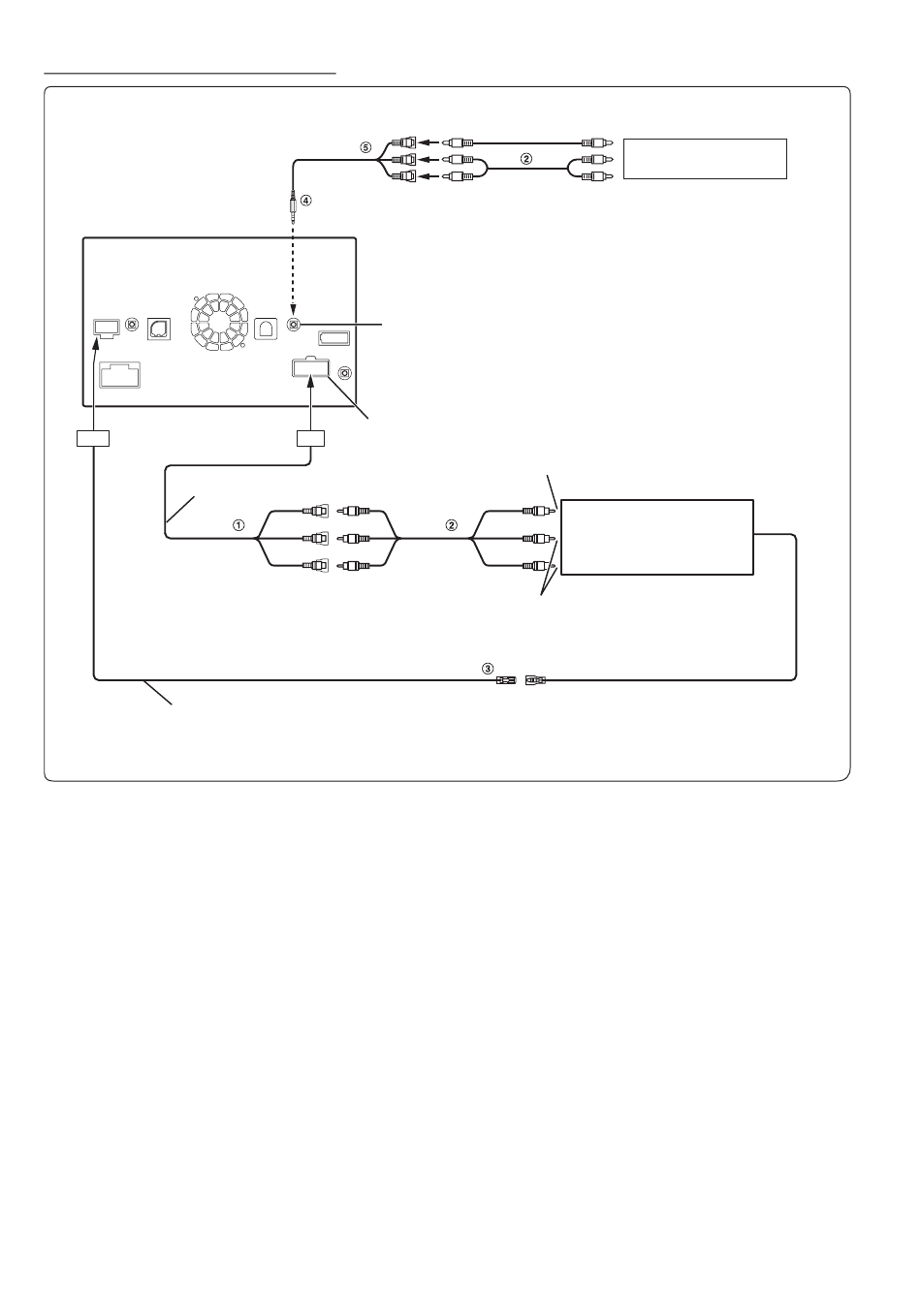

Raccordement de périphériques externes
Câble AUX/PRÉ-SORTIE
Câble de sortie de télécommande/marche arrière
1 Connecteurs d'entrée audio/vidéo (ENTRÉE AUX)
2 Câble d'extension RCA (vendu séparément)
3 Fil de sortie de la télécommande (Brun)
Raccordez-le au fil d'entrée de la télécommande. Ce fil
produit les signaux de commande de la télécommande.
• Vous pouvez changer le nom du périphérique externe. Se reporter à la section « Réglage du mode AUX » (page 33).
• Pour raccorder un périphérique d'entrée externe au connecteur iPod VIDEO, réglez « Sel. Entrée AUX 3 » sur « AUX3 ». Se reporter à la section
« Réglage de AUX3 » (page 33).
82
-FR
Connecteur d'entrée VIDEO de l'iPod
Connecteur AUX/PRÉ-SORTIE
(Jaune)
(Rouge)
(Blanc)
REMOTE OUT
(Brun)
À la borne de sortie vidéo
Lecteur DVD
(vendu séparément)
Vers borne de sortie audio
À la borne de sortie vidéo
Changeur DVD
(vendu séparément)
Vers borne de sortie audio
REMOTE IN
(Blanc/Brun)
4 Câble d'interface AV/RCA (mini-fiche AV 4 pôles 3-
RCA) (vendu séparément)
5 Connecteurs d'entrée Vidéo/Audio
Le connecteur JAUNE permet de recevoir la vidéo, et le
ROUGE reçoit le son à droite et le BLANC le son à gauche.
DVE-5207, etc.
