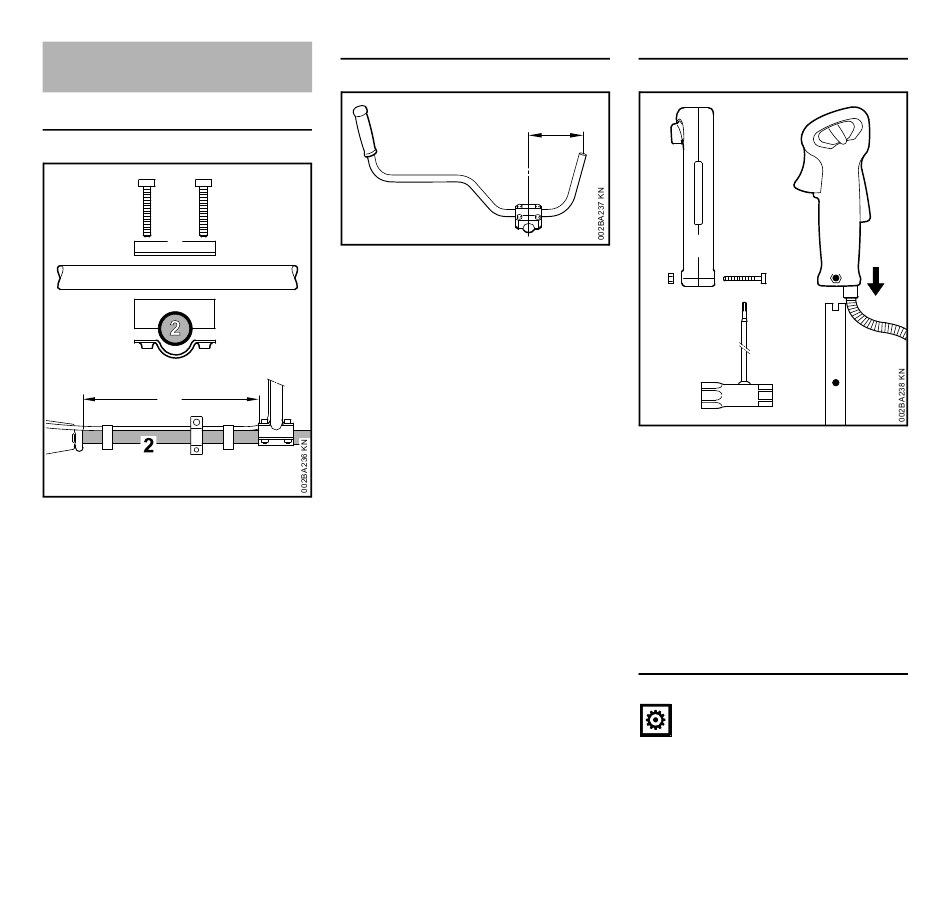

Montage du guidon

Montage du guidon
7 7
6
1
4
A
Fixer le tube du guidon (1) sur le
N
tube (2) à une distance A d'env.
40 cm (15 po) du carter du moteur ;
appliquer la bride de serrage (3) et
N
le support de guidon (4) sur le
tube (2) ;
60
Fixation du guidon
5
poser le tube du guidon (1) dans le
N
support de guidon de telle sorte que
la distance A ne dépasse pas 15 cm
(6 po) – la poignée en
caoutchouc (5) doit alors se trouver
3
à gauche (vu depuis le moteur, en
direction du guidon) ;
poser la bride de serrage (6) sur le
N
support de guidon ;
passer les vis (7) à travers les trous
N
des pièces et les visser à fond dans
la bride de serrage (3) ;
ajuster le guidon ;
N
serrer les vis.
N
A
1
Montage de la poignée de commande
11
10
8
9
1
Dévisser la vis (8) – l'écrou (9) reste
N
alors dans la poignée de
commande (10) ;
présenter la poignée de commande
N
avec la gâchette d'accélérateur (11)
orientée en direction du réducteur et
la glisser sur l'extrémité du
guidon (1) de telle sorte que les
trous (12) coïncident ;
visser et serrer la vis (8).
N
Fixation du câble de commande des gaz
AVIS
En posant le câble de commande des
gaz, veiller à ce qu'il ne soit pas plié et
ne forme pas de courbes trop serrées –
la gâchette d'accélérateur doit pouvoir
être actionnée facilement !
FS 87, FS 87 R
