Système graphique - Affichage et commande des vues de process
7.5 Commandes du bandeau de supervision

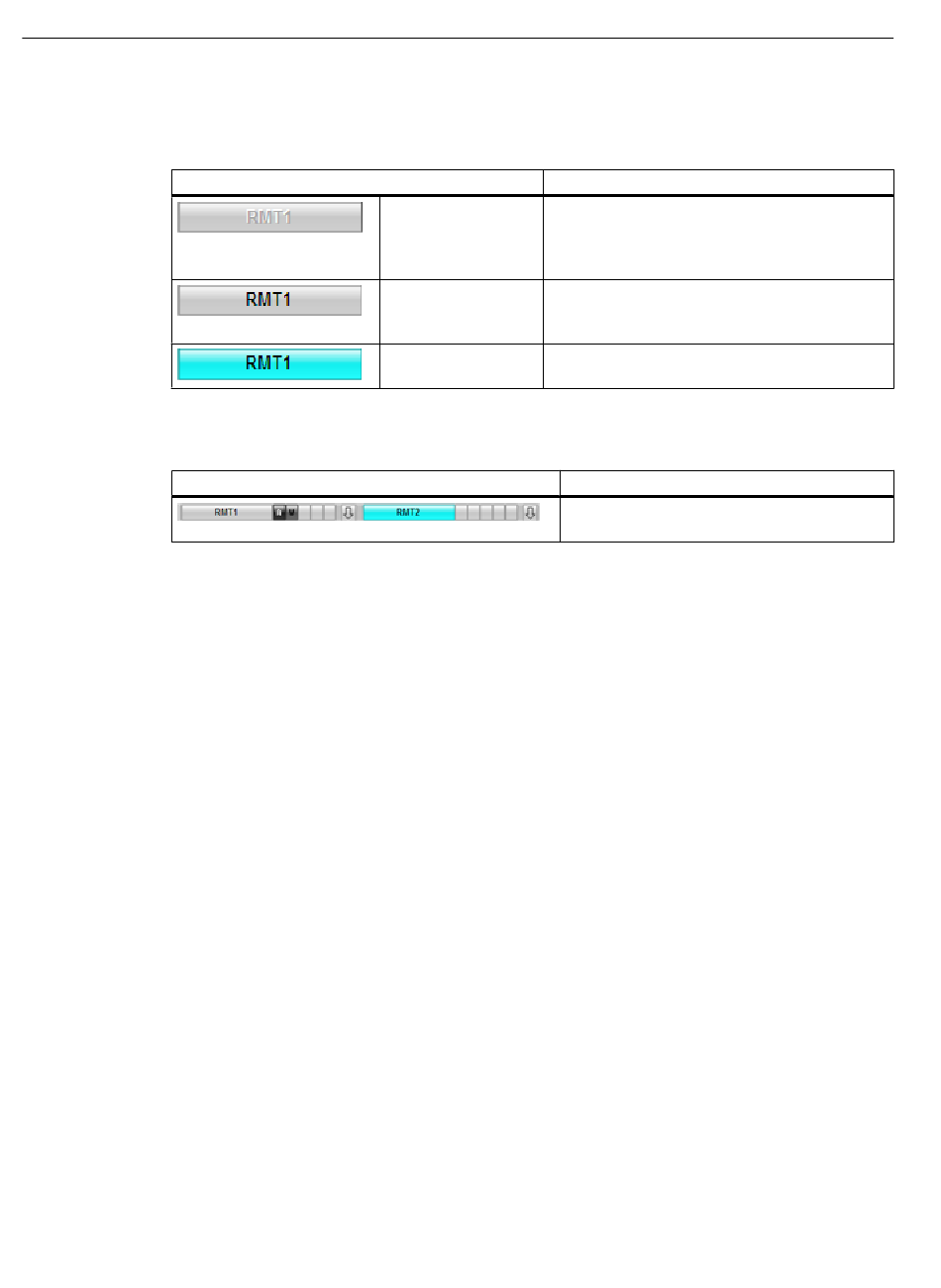

Représentation des touches de changement de zone
Les boutons de sélection de zone sont représentés sous trois couleurs.
Représentation
Icône de l'interface graphique
Icône/fonction
Marche à suivre
1. Cliquez sur une touche de sélection de secteur dans le bandeau de supervision, "RMT1"
par exemple, pour ouvrir la vue de process du secteur "RMT1".
Résultat
La vue de process sélectionnée via une touche de sélection de zone du bandeau de
supervision est affichée dans l'espace de travail.
7.5.3

Comment ouvrir le Picture Tree Navigator

Picture Tree Navigator
Dans Picture Tree Navigator, vous pouvez sélectionner les vues de process possédant une
structure hiérarchique et les afficher dans l'espace de travail. Si derrière une touche de
sélection de zone du bandeau de supervision, il existe d'autres niveaux qui contiennent des
vues de process, vous pouvez les sélectionner dans le Picture Tree Navigator. La structure
hiérarchique 'Vue technologique" est reprise dans Picture Tree Navigator.
68
Explication
pas de couleur (gris) La touche n'est pas active. Vous ne pouvez pas
sélectionner de vues de zones. C'est le cas lors‐
que l'opérateur connecté au système ne possè‐
de pas d'"autorisation pour zone".
police noire sur fond La touche est active. Elles permettent de sélec‐
gris tionner la vue de la zone et de l'afficher dans
l'espace de travail.
police noire sur fond Zone d'installation actuellement sélectionnée.
bleu cyan
Où ?
Touches de sélection de zone dans le ban‐
deau de supervision
OS Conduite du process (V8.1)
Instructions de service, 03/2015, A5E32785345-AC
