7.5.6
Comment afficher l'origine des alarmes via la signalisation groupée
Introduction
Lorsqu'une alarme survient, elle est affichée dans un champ de la signalisation groupée sous
la forme d'une lettre qui s'affiche sur un fond de couleur clignotant. Si vous cliquez sur la
signalisation groupée correspondante dans le bandeau de supervision, l'origine de l'alarme
s'affiche.
Hiérarchie des signalisations groupées
La signalisation groupée est composée de plusieurs alarmes qui sont affectées à une zone
ou à une partie de zone. De cette manière, une hiérarchie des signalisations groupées se
constitue. A la sélection de l'origine d'une alarme, la vue affichée est toujours la vue du plus
bas niveau dans lequel une affectation à une alarme déterminée est encore possible.

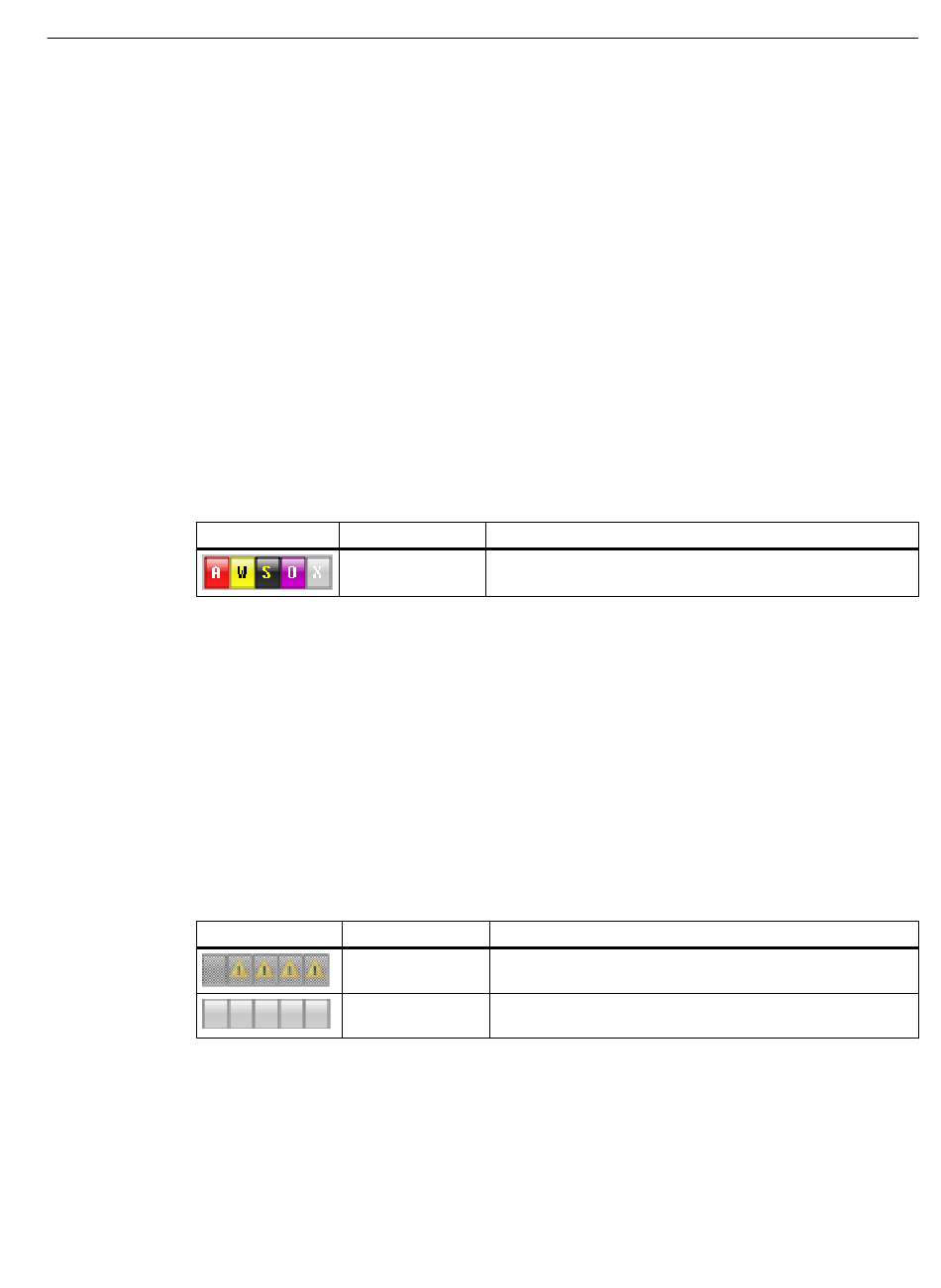

Icône de l'interface utilisateur
Icône
Marche à suivre
1. Placez le pointeur de la souris sur la signalisation groupée qui contient des alarmes avec
des icônes clignotantes.
L'info bulle "Afficher incident" apparaît sous le pointeur.
2. Cliquez sur la signalisation groupée dans le bandeau de supervision.
La vue de process qui contient l"incident est affichée dans l'espace de travail.
Icône sur l'interface utilisateur quand la liaison est défectueuse
Les signalisations groupées pour lesquelles il n'existe pas de liaison avec un point de mesure
ou pour lesquelles la configuration est erronée sont représentées de la manière suivante :
Icône
OS Conduite du process (V8.1)
Instructions de service, 03/2015, A5E32785345-AC
Système graphique - Affichage et commande des vues de process
Fonction
Où ?
Signalisation grou‐
A droite près d'une touche de sélection de zone dans le ban‐
pée
deau de supervision
Fonction
Où ?
Signalisation grou‐
Vue de process
pée
Signalisation grou‐
Bandeau de supervision
pée
7.5 Commandes du bandeau de supervision
73
