MANUEL D'INSTALLATION, ENTRETIEN ET ESSAIS
Clapet à préaction FireLock NXT™
avec actionneur pneumatique/pneumatique série 798
SÉRIE 769
7.
Aligner les trous dans le couvercle de la membrane avec ceux
de la membrane/du corps de clapet. Serrer les vis de fixation
dans le couvercle de la membrane/le corps du clapet.
8.
Remonter les accessoires sur les raccords unions desserrés
à l'étape 2. Se reporter au plan de montage des accessoires
qui s'applique pour plus de détails. AVANT DE REMETTRE LE
SYSTÈME EN SERVICE, VÉRIFIER QUE LES UNIONS QUE L'ON
A DESSERRÉS POUR AVOIR ACCÈS AU COUVERCLE DE LA
MEMBRANE ONT BIEN ÉTÉ RESSERRÉS.
9.
Remettre le système en service en suivant les étapes de la section
« Mise en service du système ».
www.victaulic.com
VICTAULIC EST UNE MARQUE DÉPOSÉE DE VICTAULIC COMPANY. © 2010 VICTAULIC COMPANY. TOUS DROITS RÉSERVÉS.
RÉV_D

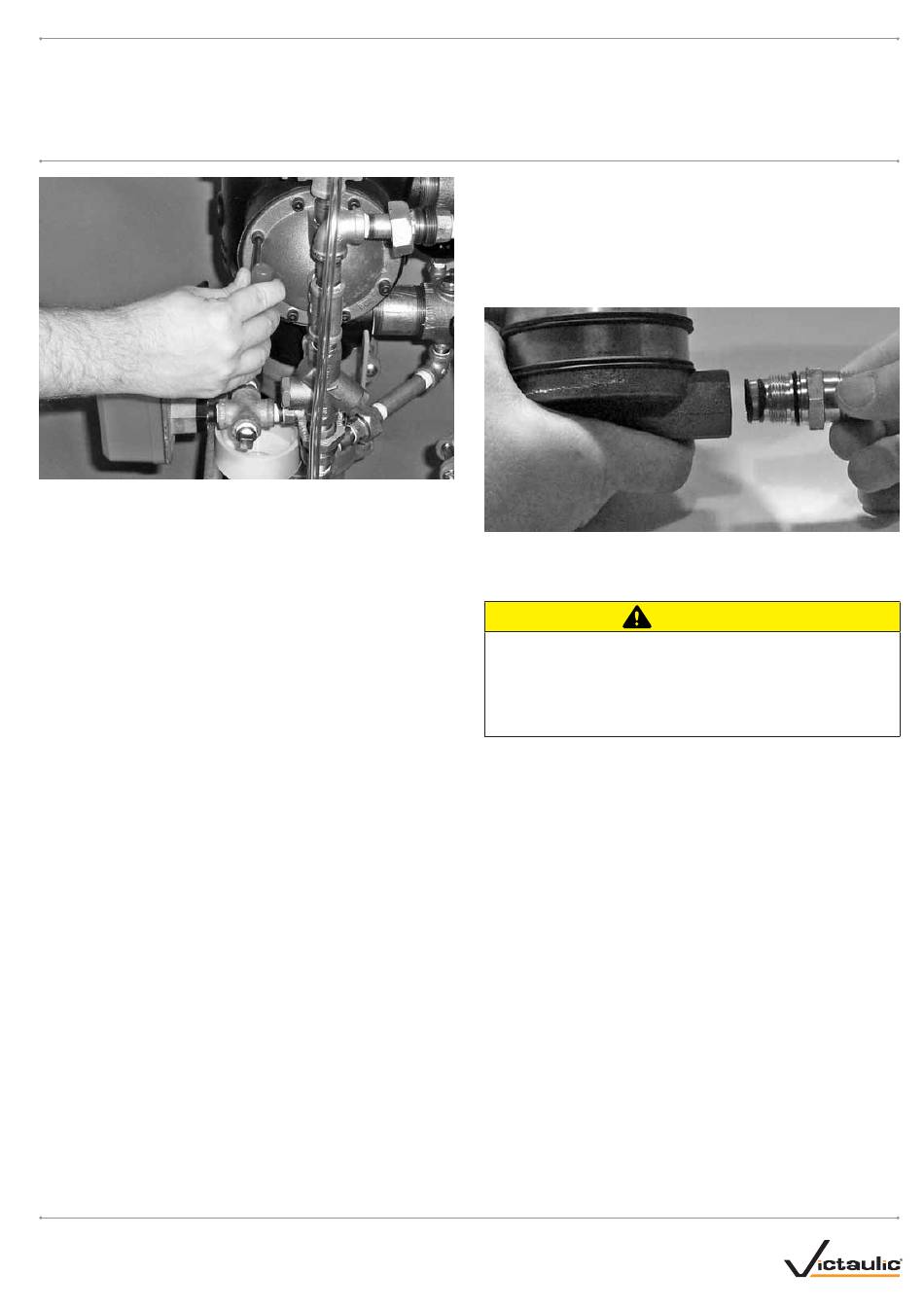

REMPLACEMENT DU TAMIS DE FILTRE SUR UN ACTIONNEUR
PNEUMATIQUE/PNEUMATIQUE SÉRIE 798
1.
Mettre le système hors service en suivant les étapes 1 à 10
de la section « Inspection interne ».
2.
Retirer l'actionneur pneumatique/pneumatique série 798 du
montage. Pour visualisation, se référer au schéma de montage
qui s'applique.
3.
Retirer le l'assemblage de crépine de l'actionneur pneumatique/
pneumatique série 798, comme illustré ci-dessus. Mettre
uniquement le tamis du crépine au rebut.
ATTENTION
• NE PAS réutiliser un tamis de filtre. Après retrait, l'ancien
tamis de filtre doit être remplacé par un neuf de marque
Victaulic.
Autrement il peut y avoir mauvais fonctionnement du clapet,
causant des dommages matériels.
4.
Utiliser uniquement un tamis de filtre neuf de marque Victaulic.
Insérer le tamis dans le porte tamis.
5.
Installer avec soin la crépine dans l'actionneur pneumatique/
pneumatique série 798. Faire attention de ne pas endommager
les joints toriques.
6.
Reposer l'actionneur pneumatique/pneumatique série 798 dans le
montage. Pour visualisation, se reporter au schéma qui s'applique
7.
Remettre le système en service en suivant les étapes de la section
« Mise en service du système ».
I-769P-DPA-FRC
I-769P-DPA-FRC_43
