VUE EN COUPE ET DESCRIPTION –
ACCÉLÉRATEUR À AIR SÉRIE 746-LPA
L'accélérateur à air série 746-LPA est un appareil à ouverture
rapide, qui accélère le fonctionnement du clapet en évacuant
l'air de l'actionneur pneumatique/pneumatique série 798.
Une membrane divise l'accélérateur à air série 746-LPA en deux
chambres. La chambre de fermeture contient un ressort de compression,
qui la maintient fermée. La chambre demeure en position fermée tant
que la pression différentielle entre les chambres d'ouverture et de
fermeture ne dépasse pas 3 psi/21 kPa/0,2 bar.
Lorsque le système introduit une pression d'air dans l'accélérateur,
cet air passe dans la chambre de fermeture, puis dans la chambre
d'ouverture par l'intermédiaire d'un clapet de non-retour. Le clapet
de non-retour, qui permet un écoulement dans la chambre d'ouverture,
empêche l'air sous pression d'en sortir. Par conséquent, l'air ne peut
s'échapper que par l'étranglement.
www.victaulic.com
VICTAULIC EST UNE MARQUE DÉPOSÉE DE VICTAULIC COMPANY. © 2010 VICTAULIC COMPANY. TOUS DROITS RÉSERVÉS.
RÉV_D
Liste des matériaux
1 Ouverture/chambre d'air
2 Étrangleur
3
Piston
4 Joint torique
5
Diaphragme
6 Arbre d'actionneur
7 Chambre de fermeture
8
Ressort de compression
Vers
manomètre
3
2
4
5
7
6
8
9
10

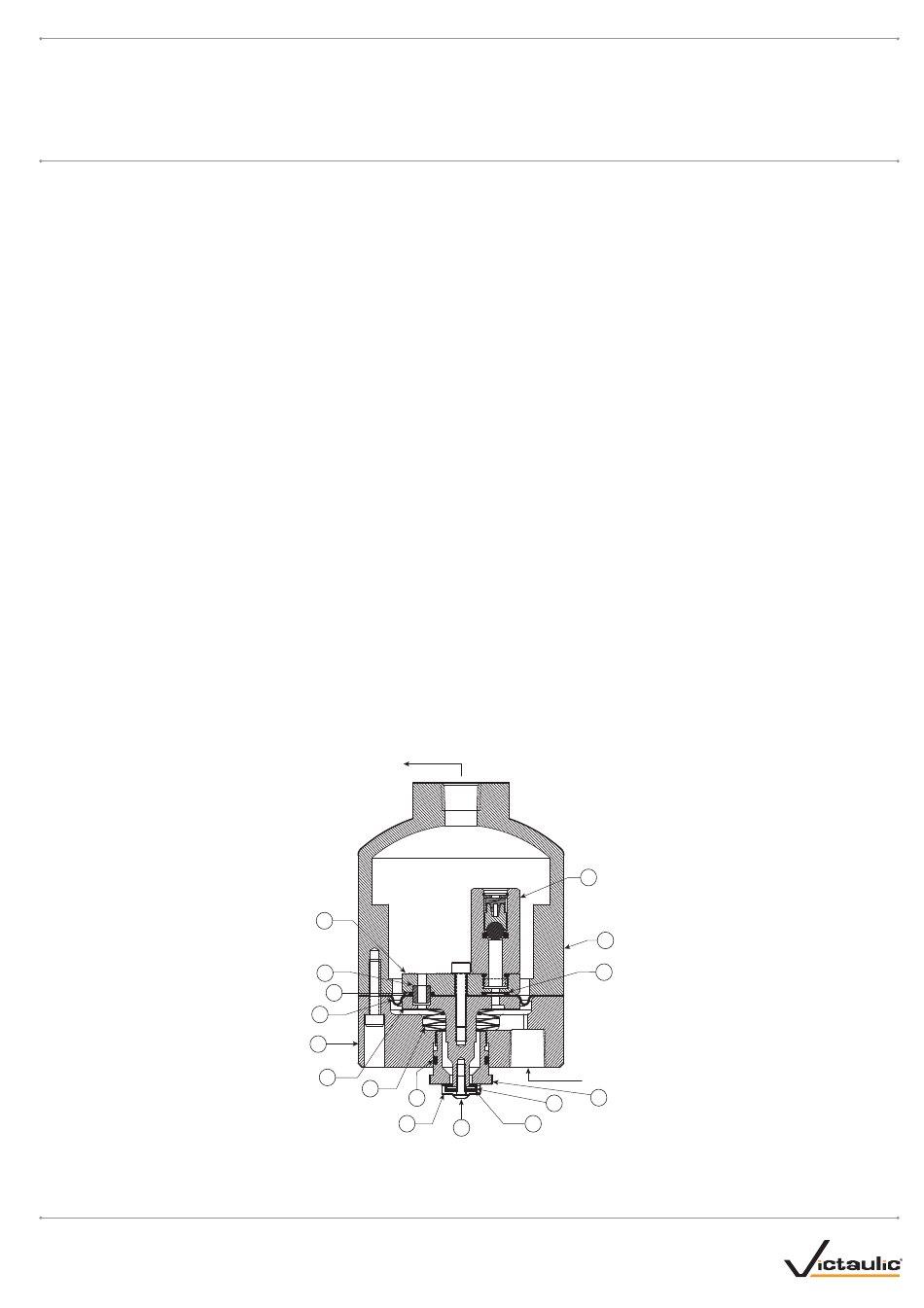

VUE EN COUPE, AVEC ROTATION DE 45° DE LA CHAMBRE
SUPÉRIEURE ET BOULON RETIRÉ POUR PLUS DE CLARTÉ
Grossissement des détails pour plus de clarté
En cas de perte rapide de pression d'air dans le système, due par
exemple à l'ouverture d'un gicleur, l'air s'échappe plus vite de la chambre
de fermeture que de la chambre d'ouverture. Comme la pression du
système de gicleurs continue à diminuer, une pression différentielle
s'établit au niveau de la membrane. Lorsque cette pression différentielle
atteint 3 à 5 psi/21 à 34 kPa/0,2 à 0,3 bar, la force due à la pression
d'air dans la chambre d'ouverture dépasse la force de compression
(fermeture) du ressort : la chambre de fermeture s'ouvre alors
à l'atmosphère. La chambre de fermeture s'ouvre immédiatement
et fait chuter la pression dans l'actionneur, déclenchant le
fonctionnement du clapet.
NOTE : l'accélérateur à air série 746-LPA doit être utilisé uniquement
sur un système dans lequel la pression de service de l'air ne dépasse
pas 30 psi/206 kPa/2,1 bar. Si la pression d'air doit dépasser
30 psi/206 kPa/2,1 bar, utiliser un accélérateur à air série 746.
9 Joint torique
10 Bride de joint
11
Joint de scellement de chambre
12 Vis de blocage à tête large
13
Rondelle
14 Siège réglable
15 Clapet de non-retour
15
1
4
Entrée d'air
14
13
11
12
