MANUEL D'INSTALLATION, ENTRETIEN ET ESSAIS
Clapet à préaction FireLock NXT™
avec actionneur pneumatique/pneumatique série 798
SÉRIE 769

EXIGENCES D'ALIMENTATION D'AIR

Les clapets à préaction FireLock NXT série 769 nécessitent une
pression d'air minimale de 13 psi/90 kPa/0,9 bar, indépendamment
de la pression du système d'alimentation. La pression normale d'air
ne doit pas dépasser 18 psi/124 kPa/1,2 bar. Faute de maintenir la
pression d'air dans la plage de 13 psi/90 kPa/0,9 bar à 18 psi/124 kPa/
1,2 bar, il peut y avoir réduction du temps de réponse du système.
Lorsque la pression d'air dans le système est supérieure à 18 psi/
124 kPa/1,2 bar, il peut falloir ajouter un accélérateur à air série
746-LPA. NOTE : l'accélérateur à air série 746-LPA doit être utilisé
uniquement sur un système dans lequel la pression de service de
l'air ne dépasse pas 30 psi/206 kPa/2,1 bar. Si la pression d'air doit
dépasser 30 psi/206 kPa/2,1 bar, utiliser un accélérateur à air série 746.
Lorsque plusieurs clapets à préaction FireLock NXT série 769
possèdent une alimentation en air commune, isoler les systèmes au
moyen d'un clapet à bille à ressort, à siège élastique, pour préserver
l'intégrité de chaque système. Une bonne pratique consiste à installer
un robinet à tournant sphérique pour isoler et entretenir chaque
système séparément.
Régler la pression d'air à la valeur exigée dans le système. Lorsque la
pression d'air diffère de la valeur exigée dans le système, il peut y avoir
réduction du temps de réponse de ce dernier.
L'ingénieur/concepteur du système a la responsabilité de calculer un
compresseur suffisant pour faire monter la pression dans l'ensemble
du système à la valeur exigée en 30 minutes. NE PAS surdimensionner
le compresseur pour augmenter le débit d'air. Cela ralentirait ou même
arrêterait le fonctionnement du clapet.
Si le compresseur remplit le système trop vite, il peut falloir restreindre
l'alimentation en air. Restreindre l'alimentation en air, afin d'assurer que
l'air évacué par un gicleur ouvert ou un robinet à commande manuelle
ne soit pas remplacé par le système d'alimentation en air aussi
rapidement qu'il n'est évacué.

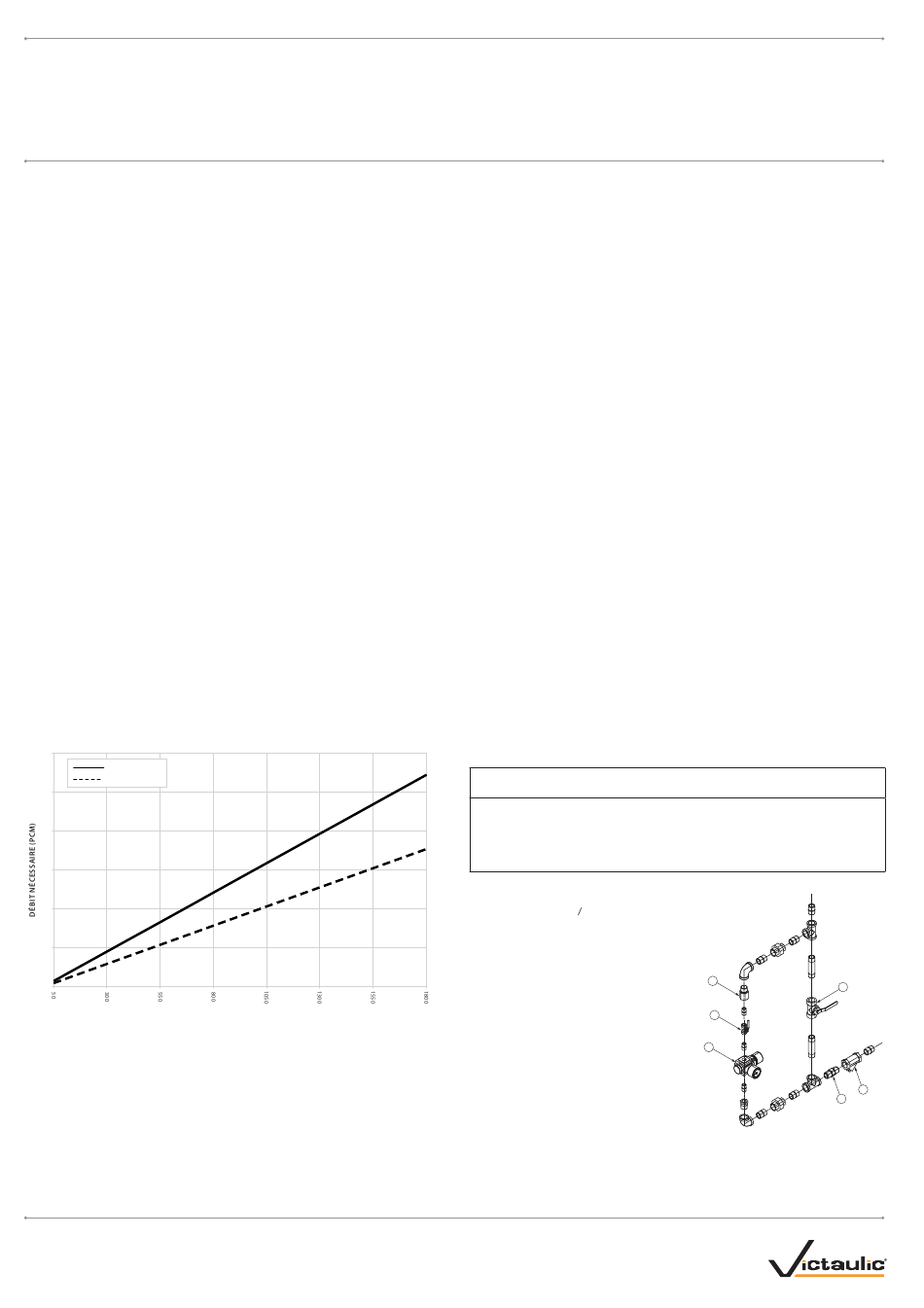

DIMENSIONNEMENT DU COMPRESSEUR

CARACTÉRISTIQUES DU COMPRESSEUR
12
20 psi/138 kPa
13 psi/90 kPa
10
8
6
4
2
0
CAPACITÉ DU SYSTÈME (en gallons)
www.victaulic.com
VICTAULIC EST UNE MARQUE DÉPOSÉE DE VICTAULIC COMPANY. © 2010 VICTAULIC COMPANY. TOUS DROITS RÉSERVÉS.
I-769P-DPA-FRC_8
COMPRESSEURS MONTÉS SUR UNE BASE OU SUR UNE
COLONNE MONTANTE
Pour un compresseur monté sur une base ou sur une colonne montante,
la pression d'air recommandée de 13 psi/90 kPa/0,9 bar correspond au
réglage de pression « on (marche) » ou « low (bas) » du compresseur.
Le réglage de pression « off (arrêt) » ou « high (haut) » doit être
18 psi/124 kPa/1,2 bar.
Lorsqu'on alimente en air un clapet à préaction FireLock NXT série
769 à partir d'un compresseur monté sur une base ou une colonne
montante, il n'est pas indispensable d'utiliser le dispositif de maintien
de la pression d'air (AMTA) Victaulic série 757. Dans ce cas, la conduite
d'air du compresseur se raccorde sur l'ensemble d'accessoires
à l'endroit où on installe habituellement le dispositif de maintien de la
pression d'air (AMTA) série 757 (se reporter au plan de montage des
accessoires qui s'applique). Lorsque le compresseur n'est pas équipé
d'un manostat, installer le dispositif de maintien de la pression d'air
série 757P avec manostat.
ALIMENTATION D'AIR COMPRIMÉ INSTALLÉE OU COMPRESSEURS
MONTÉS SUR RÉSERVOIR
En cas de panne de compresseur, un compresseur d'air monté sur
réservoir correctement dimensionné assure la meilleure protection
possible des systèmes.
Lorsqu'on utilise une alimentation d'air comprimé installée ou un
compresseur monté sur réservoir, installer obligatoirement le dispositif
de maintien de la pression d'air (AMTA) série 757. Le dispositif de
maintien de la pression d'air (AMTA) série 757 assure une régulation
adéquate de la pression d'air entre le réservoir et le système de gicleurs
automatique.
Pour un compresseur monté sur réservoir, la pression d'air recommandée
de 13 psi/90 kPa/0,9 bar doit être utilisée comme point de consigne
du régulateur. La pression « on (marche) » du compresseur doit être
supérieure d'au moins 5 psi/34 kPa/0,3 bar au point de consigne du
régulateur.
DISPOSITIF DE MAINTIEN DE LA PRESSION D'AIR (AMTA)
VICTAULIC SÉRIE 757 EN OPTION
• Victaulic recommande d'installer un maximum de deux
clapets à préaction FireLock NXT série 769 par dispositif
de maintien de la pression d'air (AMTA) série 757.
Nomenclature
1 Restricteur de po/3,2 mm
1 8
2 Robinet à tournant sphérique pour
remplissage lent (normalement ouvert)
3 Régulateur de pression d'air
4 Filtre (tamis à maille de 100)
5 Clapet de non-retour à boule à siège
élastique, à ressort
6
Robinet à tournant sphérique
pour remplissage rapide
(normalement fermé)
I-769P-DPA-FRC
AVIS
1
2
3
6
4
5
