Victaulic PGS-300 Directives D'installation

DIRECTIVES D'INSTALLATION

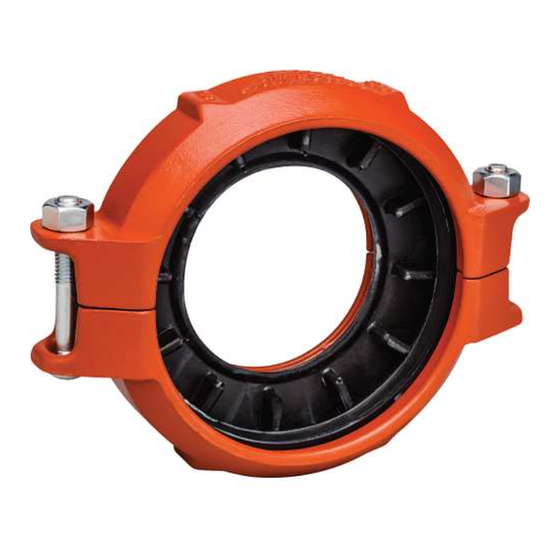

Accouplement réducteur Type 358
AVERTISSEMENT
• Lire attentivement et assimiler les instructions avant l'installation
de tout produit de tuyauterie Victaulic.
• Dépressuriser le système de tuyauterie et vidanger celui-ci avant
de procéder à l'installation, à la dépose, au réglage ou à l'entretien
des produits de tuyauterie Victaulic.
• Porter des lunettes, un casque et des chaussures de sécurité.
Le non-respect de ces directives peut conduire à des blessures graves
ou au décès, ainsi qu'à des dommages matériels.
RENSEIGNEMENTS IMPORTANTS
PGS -300 pour composants à assembler en CPVC/PVC
™
Les accouplements réducteurs type358 sont conçus pour utilisation SEULEMENT
avec des composants CPVC/PVC préparés selon la spécification de rainurage
PGS ™ -300 de Victaulic. Pour les spécifications de rainurage PGS
reporter à la publication Victaulic 25.18 qui peut être téléchargée à partir du site
victaulic.com.
Pour les installations verticales : Pour empêcher que les tuyaux de plus petit
diamètre ne s'insèrent à l'intérieur de plus grands tuyaux dans les installations
verticales, il est recommandé d'installer une rondelle de montage. Pour plus de
détails, veuillez communiquer avec Victaulic. REMARQUE : Omettre d'installer la
rondelle de montage lorsque cela est spécifié pourrait conduire à une fuite du joint
d'étanchéité et des dommages matériels.
NE PAS TENTER DE FIXER UN CAPUCHON D'EXTRÉMITÉ SUR LES
ACCOUPLEMENTS RÉDUCTEURS DE TYPE 358. Pour savoir comment fixer
un capuchon d'extrémité sur de la tuyauterie CPVC/PVC, se reporter aux
instructions d'accouplement de transition I-356.
INSTALLATION
1. VÉRIFIER LES EXTRÉMITÉS DE TUYAU : Pour garantir une bonne étanchéité,
la surface extérieure de contact du composant CPVC/PVC entre la rainure et son
extrémité devra être lisse et exempte de bavures et de saillies. Il ne devra pas
rester d'huile, de graisse, de saleté et de particules de coupe sur le tuyau.
Les dimensions de la rainure et du diamètre extérieur (DE) du composant de
contact CPVC/PVC doivent respecter les tolérances publiées dans la version
actuelle (25.18) des spécifications de rainurage PGS™-300 de Victaulic,
qui peut être téléchargée à victaulic.com.
ATTENTION
• Pour éviter de pincer ou de déchirer le joint d'étanchéité lors de
l'installation, l'enduire d'une mince couche de lubrifiant Victaulic.
• Le fabricant de tuyaux et Victaulic devront passer en revue tout autre
lubrifiant pour déterminer sa compatibilité avec le matériau du tuyau
et du joint d'étanchéité.
L'utilisation d'un lubrifiant incompatible entraînera la dégradation
du joint d'étanchéité, causant des fuites et des dégâts matériels.
REV_A
™ -300, se
I-358-FRC
2. CONTRÔLE ET LUBRIFICATION
DU JOINT D'ÉTANCHÉITÉ : Vérifier
que le joint d'étanchéité convient à
l'usage prévu. La classe du matériau
est définie par un code de couleurs.
Pour le tableau du code de couleurs,
se reporter à la publication Victaulic
05.01, qui peut également être
téléchargée à partir du site victaulic.
com. Enduire les lèvres d'étanchéité
et l'extérieur du joint d'étanchéité d'une
mince couche de lubrifiant Victaulic.
3. INSTALLATION DU JOINT
D'ÉTANCHÉITÉ : Poser la plus petite
ouverture du joint d'étanchéité sur
l'extrémité la plus petite du composant
à assembler. REMARQUE : Vérifier
qu'aucune partie du joint d'étanchéité
n'entre dans la rainure du composant
à assembler.
4. UNION DES COMPOSANTS
DE CONTACT : Aligner les axes
longitudinaux des deux extrémités
de contact rainurées, puis insérer
l'extrémité de plus grand diamètre
du composant dans la plus grande
ouverture du joint d'étanchéité.
REMARQUE : Vérifier qu'aucune partie
du joint d'étanchéité n'entre dans
la rainure de l'un ou l'autre
des composants à assembler.
5. INSTALLATION DES BOÎTIERS :
Poser les boîtiers sur le joint
d'étanchéité. S'assurer que les
grandes ouvertures du boîtier sont
orientées vers le plus gros composant
à assembler et que les épaulements
internes des corps s'engagent
complètement dans les rainures
des deux composants à assembler.
6. INSTALLATION DES BOULONS
ET DES ÉCROUS : Installer les
boulons et visser à la main un écrou
sur chacun. REMARQUE : Vérifier que
le cou ovale de chaque boulon est bien
inséré dans son trou.
I-358-FRC
