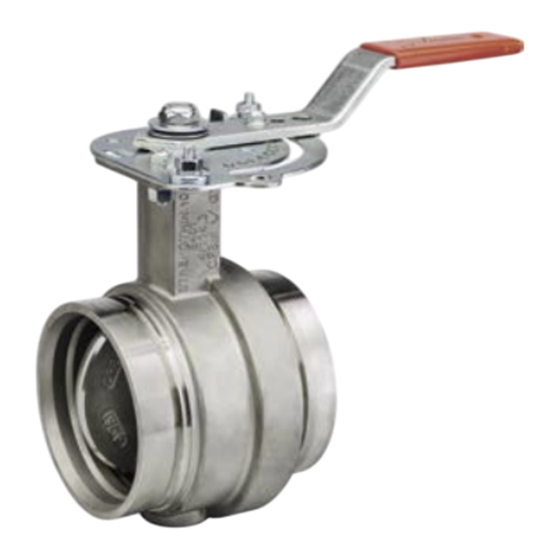

Vannes papillon en acier inoxydable Victaulic
Séries 461 et E461
Série 461
1.0 DESCRIPTION DU PRODUIT
Diamètres disponibles
• 2 – 12"/DN50 – DN300
Pression de service maximale
• Convient à des pressions comprises entre le vide total (29,9 in Hg/760 mm Hg) et 300 psi/2100 kPa/21 bar
• Pression de service maximale pour des utilisations bidirectionnelles en extrémité de conduite
Température de fonctionnement
• En fonction du joint d'étanchéité sélectionné dans la section 3.0
Préparation des extrémités (spécifier le choix)
Spécifications des rainures OGS (Original Groove System) (série 461)
Spécification des rainures StrengThin
Application
• Vannes généralement utilisées dans les systèmes d'eau potable, de génie climatique et autres, où les pièces
en contact avec le fluide doivent être entièrement en acier inoxydable.
Options d'actionnement
• Bride de fixation standard norme ISO 5211
• Levier 10 positions (2 – 6"/DN50 – DN150)
• Réglable en continu, avec butée de réglage ; cadenassable
• Levier blocable (8"/DN200)
• Réglable en continu, avec butée de réglage ; cadenassable
• Volant réducteur (2 – 12"/DN50 – DN300)
• Extension de collet 2"/50 mm supplémentaire disponible lorsque plus de 2"/50 mm d'isolation sont nécessaires
• Extension de volant de 4 ½"/120 mm (2 – 8"/DN50 – DN200)
• Extension de volant de 3 ½"/90 mm (10 – 12"/DN250 – DN300)
REMARQUES
• Les vannes verrouillables avec un cadenas sont des vannes pouvant être cadenassées à un équipement de verrouillage pour éviter leur actionnement par
inadvertance. Lorsqu'elles sont utilisées en association avec un dispositif de verrouillage/d'étiquetage appropriés, il est possible de recourir à plusieurs cadenas.
La vanne peut être cadenassée en position d'ouverture ou de fermeture complète.
• Il existe également une vanne inviolable, en option ; elle est conçue pour décourager le vol, le vandalisme ou d'autres actes de malveillance. Les leviers
et composants associés sont fixés au moyen d'une visserie inviolable conçue pour un montage définitif. Les tentatives de démontage partiel d'une vanne pour
contourner le cadenas ne risquent pas de passer inaperçues. La vanne peut être cadenassée en position d'ouverture ou de fermeture complète.
• Les rehausses de volant ne doivent pas être utilisées avec des volants à chaîne.
TOUJOURS SE RÉFÉRER AUX ÉVENTUELLES NOTIFICATIONS À LA FIN DE CE DOCUMENT CONCERNANT L'INSTALLATION,
