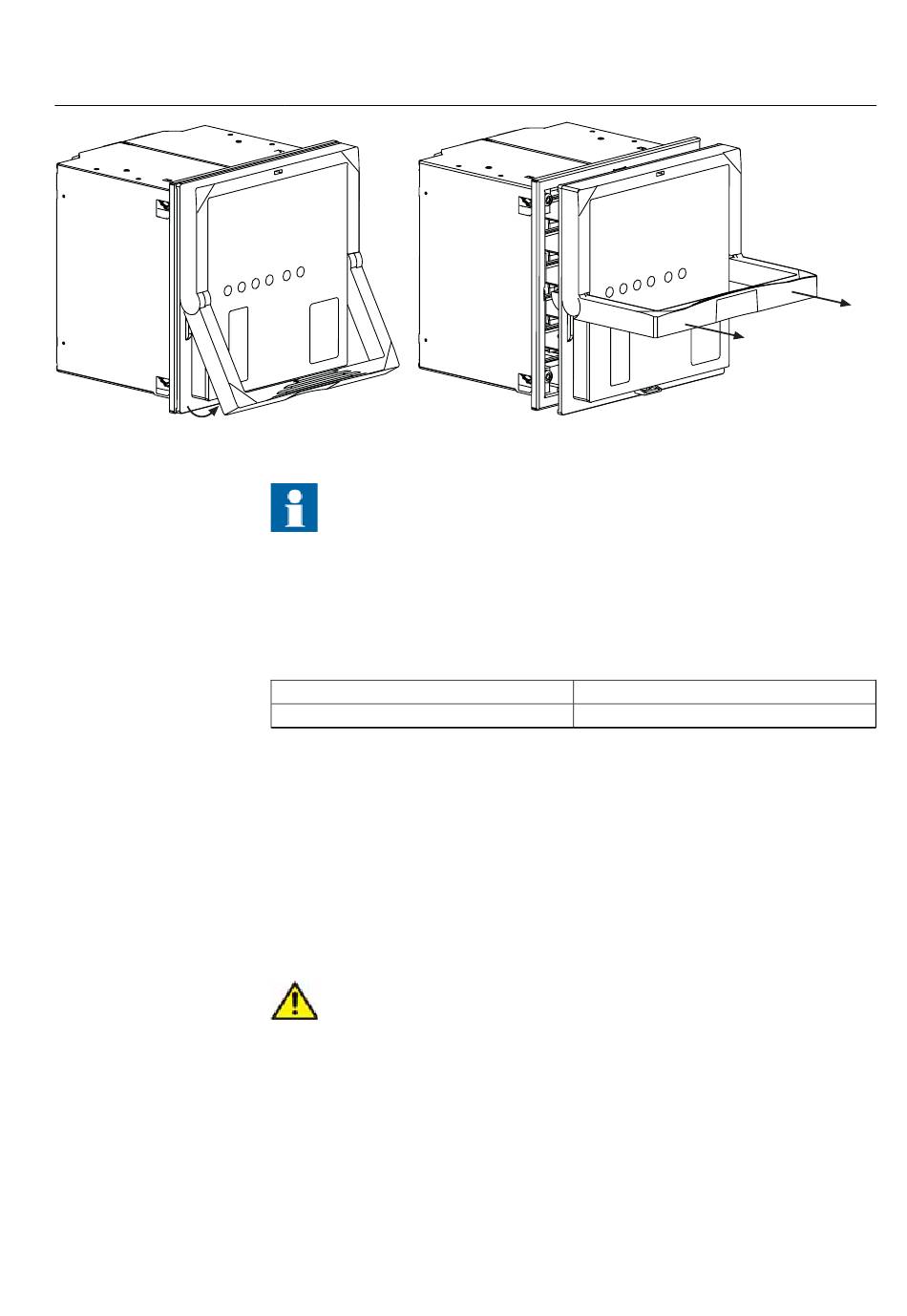

Fig. 4.4.2.-1 Retrait du bloc enfichable du boîtier
Relais de protection de ligne
Manuel de l'opérateur
Avant d'installer le bloc enfichable dans le boîtier du relais, vérifiez que
l'unité et le boîtier ont le même numéro de commande.
Le numéro de commande est imprimé sur la plaque inférieure à l'intérieur du boîtier.
Cependant, si un autre bloc enfichable doit être utilisé en remplacement de l'unité
d'origine, assurez-vous que les 10 premiers caractères des numéros de commande du
bloc enfichable et du cadre sont identiques, comme dans l'exemple suivant :
Numéro de commande du cadre du relais
Numéro de commande du bloc enfichable
Il est toutefois fortement recommandé que tous les caractères du numéro de
commande du bloc enfichable de remplacement, sauf ceux qui indiquent une pièce
de rechange, correspondent à ceux du cadre. Autrement, il peut résulter une perte de
fonctionnalité importante dans l'application.
Le relais comprend un détrompeur mécanique intégré permettant le branchement
d'un bloc enfichable ayant des entrées de mesure de tension ou de courant
uniquement dans un boîtier correspondant. Cela est utile pour prévenir l'apparition
de situations dangereuses, dans le cas où un bloc enfichable inadapté serait intégré
dans un cadre de relais.
Si vous essayez de faire entrer de force un bloc enfichable non adapté
dans un boîtier, vous risquez d'endommager le relais et d'engendrer des
situations dangereuses.
Lors de l'installation d'un bloc enfichable dans un cadre :
1. Vérifiez que la poignée est abaissée dans sa position d'origine.
2. Poussez le bloc dans le cadre jusqu'à ce que les verrous cliquent, voir Fig. 4.4.2.-
2.
REF610C55HCHP XX
REF610C55HCNR XX
