Remplacement de la batterie.

Attention: débranchez tous les cordons avant de retirer le boîtier.
Attention: protégez l'avant et les touches de l'instrument lorsque vous le retournez.
Remarque: Remplacez la batterie uniquement par une batterie homologuée par Megger, comportant le numéro
de pièce 1002-552.
1. Retirez le couvercle en ouvrant à un angle d'approximativement 70 ° et en faisant coulisser vers la droite.
2. Arrêtez l'instrument.
3. Débranchez tous les cordons.
4. Retournez la partie basse du boîtier et placez le panneau sur une surface souple afin de ne pas endommager
les touches.

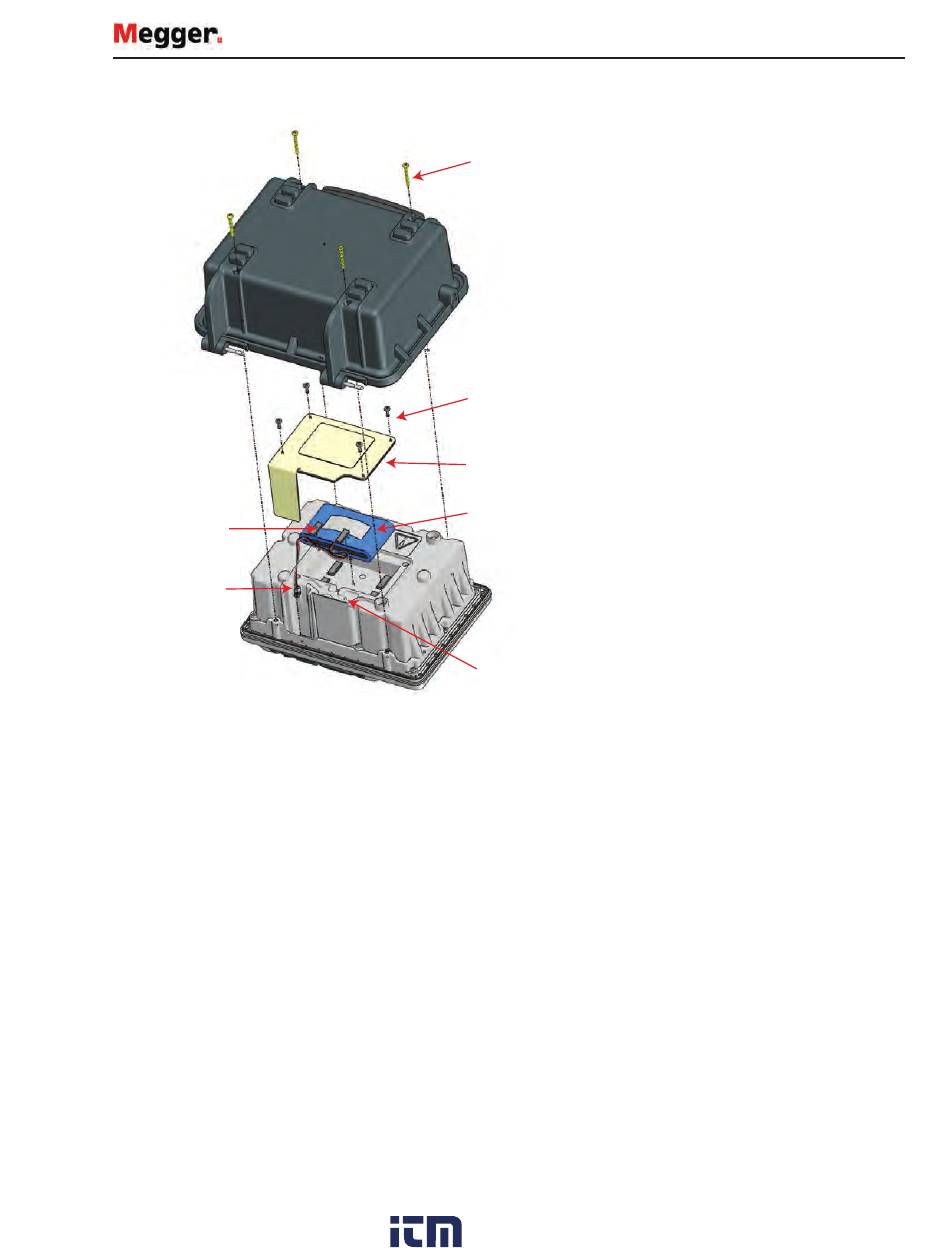

5. Retirez les 4 vis de fixation (1) et relevez le boîtier.
6. Retirez les 4 vis de fixation (2) et retirez le couvercle de la batterie (3).
7. Débranchez le connecteur de batterie et (4) retirez les languettes en mousse (7) pour libérer le cordon de la
batterie.
8. Retirez la batterie (5).
9. Branchez la nouvelle batterie sur le connecteur (5).
10. Installez la nouvelle batterie en respectant l'orientation correcte et en veillant à bien guider le cordon dans la
fente (6).
Attention: ne rebranchez pas de cordons de test avant d'avoir replacé le couvercle de la batterie.
1. Replacez le couvercle de la batterie (3) et fixez-le à l'aide des 4 vis (2) selon un couple de serrage de 20 cNm.
2. Replacez le boîtier et fixez-le à l'aide des 4 vis (1) selon un couple de serrage de 40 cNm.
1.800.561.8187
Remettez: la batterie doit être mise au rebut conformément aux réglementations locales concernant
7
4
www.
1
2
3
5
6
information@itm.com
.com
Maintenance
