Contrôleurs numériques de vanne DVC6200
Septembre 2020

Transmetteur de position ou commutateur tout-ou-rien

Le dispositif de communication HART DVC6200 comporte un circuit de sortie optionnel pouvant être configuré en tant que
transmetteur de position ou commutateur tout-ou-rien 4­20 mA. La configuration du circuit de sortie requiert le réglage électrique
du commutateur DIP SWITCH approprié sur la carte électronique principale (figure 22) et doit également être activé à l'aide d'un
outil d'interface utilisateur. Le réglage électrique du commutateur DIP SWITCH est préconfiguré en usine s'il fait l'objet d'une
commande appropriée.

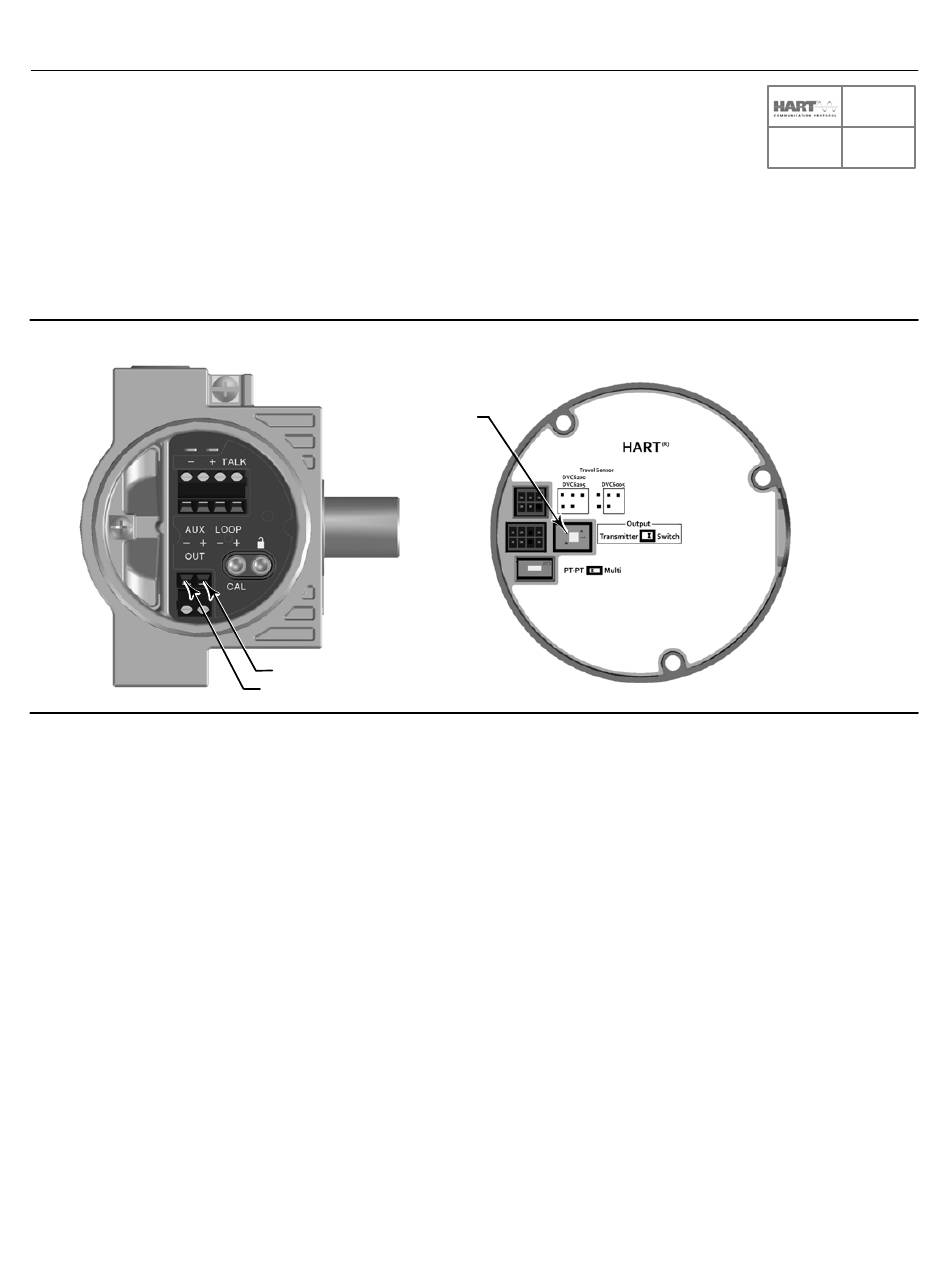

Figure 22. Raccordements SORTIE et réglages du transmetteur/commutateur
X0430
Le circuit du transmetteur de position dérive son alimentation de fonctionnement du canal d'entrée du système de commande, à la
façon d'un transmetteur bifilaire.
Le commutateur tout-ou-rien est un circuit à semi­conducteurs (1 A maximum) qui s'ouvre et se ferme en fonction d'un point de
déclenchement configurable par l'utilisateur. Le point de déclenchement peut être basé sur une course de vanne n'importe où dans
la plage de la course étalonnée ou sur une alerte de dispositif. Pour que la sortie du commutateur fonctionne, le contrôleur
numérique de vanne doit être sous tension. En cas de perte d'alimentation, le commutateur passe toujours à l'état ouvert. Qu'il
fonctionne en tant que transmetteur ou interrupteur, le circuit de sortie est isolé galvaniquement du circuit de la boucle de
commande de position de sorte que différentes références de mise à la terre entre les 2 circuits soient autorisées.
Câbler les bornes SORTIE comme suit (se référer à la figure 23) :
1. Brancher le câblage in-situ dans le boîtier à bornes par l'entrée de câble.
2. Le cas échéant, installer un câble conformément aux codes électriques locaux et nationaux régissant le raccordement.
3. Connecter le fil positif du canal d'entrée de courant à la borne SORTIE (+). Connecter le fil négatif du canal d'entrée de courant à
la borne SORTIE (­).
4. Remettre en place et serrer le couvercle du boîtier à bornes.
5. Pour les applications requérant un montage de contre-réaction déporté (page 30) et/ou un adaptateur THUM (page 32), aller à
la page correspondante. Pour les applications DVC6200 SIS, consulter les Instructions spéciales relatives au DVC6200 SIS à la
page 35. Sinon, passer à l'Etape 4 – Configurer le contrôleur numérique de vanne, à la page 33.
28
COMMUTATEUR DIP SWITCH POUR
SELECTION DU TRANSMETTEUR/
COMMUTATEUR
SORTIE+
SORTIE-
Guide de démarrage rapide
X0432
D103556X0FR
