Guide de démarrage rapide
D103556X0FR
Etape 2 - Connecter la tubulure pneumatique

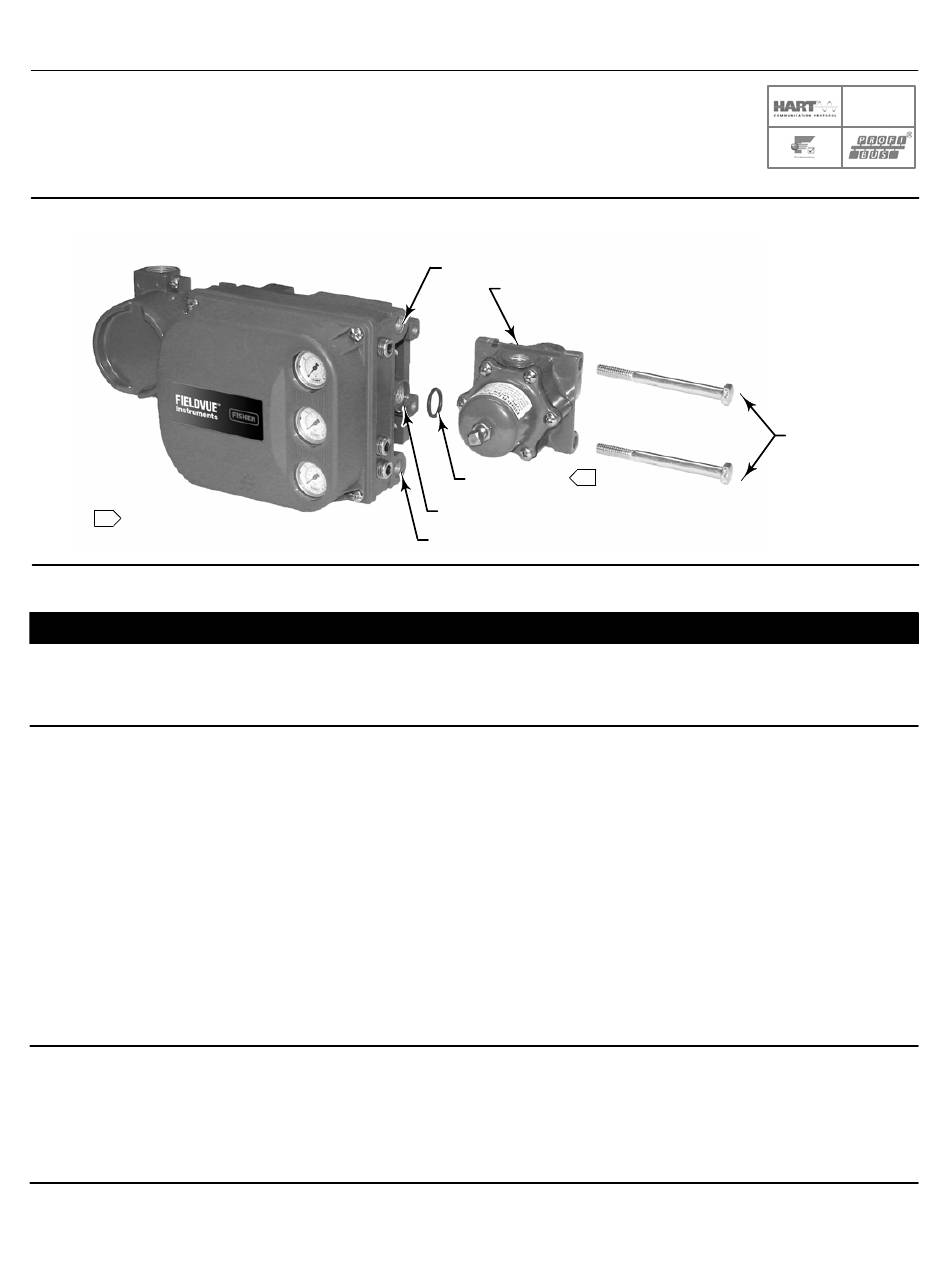

Figure 16. Montage intégré d'un régulateur Fisher 67CFR sur un contrôleur numérique de vanne DVC6200 FIELDVUE
REMARQUE :
1
APPLIQUER DU LUBRIFIANT
W9702-1
ATTENTION
Ne pas utiliser de ruban d'étanchéité sur les raccordements pneumatiques. Cet instrument comporte de petits passages
d'écoulement qui peuvent être obstrués par un ruban d'étanchéité détaché. Un produit d'étanchéité pour filetage doit être
utilisé pour sceller et lubrifier les raccordements pneumatiques filetés.
1. Connecter la sortie pneumatique du DVC6200 à l'entrée de l'actionneur à l'aide d'une tubulure d'au moins 10 mm (3/8 in.) de
diamètre.
D Pour un contrôleur numérique de vanne à mode d'action direct à simple effet (relais A ou C) monté sur un actionneurà simple
effet, connecter la OUTPUT A (sortie A) à l'entrée de l'actionneur pneumatique.
D Pour l'utilisation d'un contrôleur numérique de vanne à mode d'action inverse à simple effet (relais B) sur un actionneur à
simple effet, connecter la OUTPUT B (sortie B) au boîtier de membrane de l'actionneur.
D Pour un contrôleur numérique de vanne à double effet (relais A) monté sur un actionneur à double effet, connecter la
OUTPUT A et la OUTPUT B à l'entrée de l'actionneur pneumatique appropriée. Sans courant d'entrée vers le DVC6200, la
OUTPUT A est à pression zéro et la OUTPUT B est à pleine pression d'alimentation lorsque le relais est correctement ajusté.
Remarque
Pour amener la tige de l'actionneur à s'étendre à partir du cylindre avec un signal d'entrée croissant, connecter la OUTPUT A au
raccord du cylindre le plus éloigné de la tige de l'actionneur. Connecter la OUTPUT B au raccord du cylindre le plus proche de la tige
de l'actionneur. Pour amener la tige de l'actionneur à se rétracter dans le cylindre avec un signal d'entrée croissant, connecter la
OUTPUT A au raccord du cylindre le plus proche de la tige de l'actionneur. Connecter la OUTPUT B au raccord du cylindre le plus
éloigné de la tige de l'actionneur.
Contrôleurs numériques de vanne DVC6200
SORTIE A (NPT 1/4)
67CFR
JOINT TORIQUE
1
RACCORD D'ALIMENTATION (NPT 1/4)
SORTIE B (NPT 1/4)
Septembre 2020
SIS
VIS D'ASSEMBLAGE
19
