5 Prise en main
5.2.3.

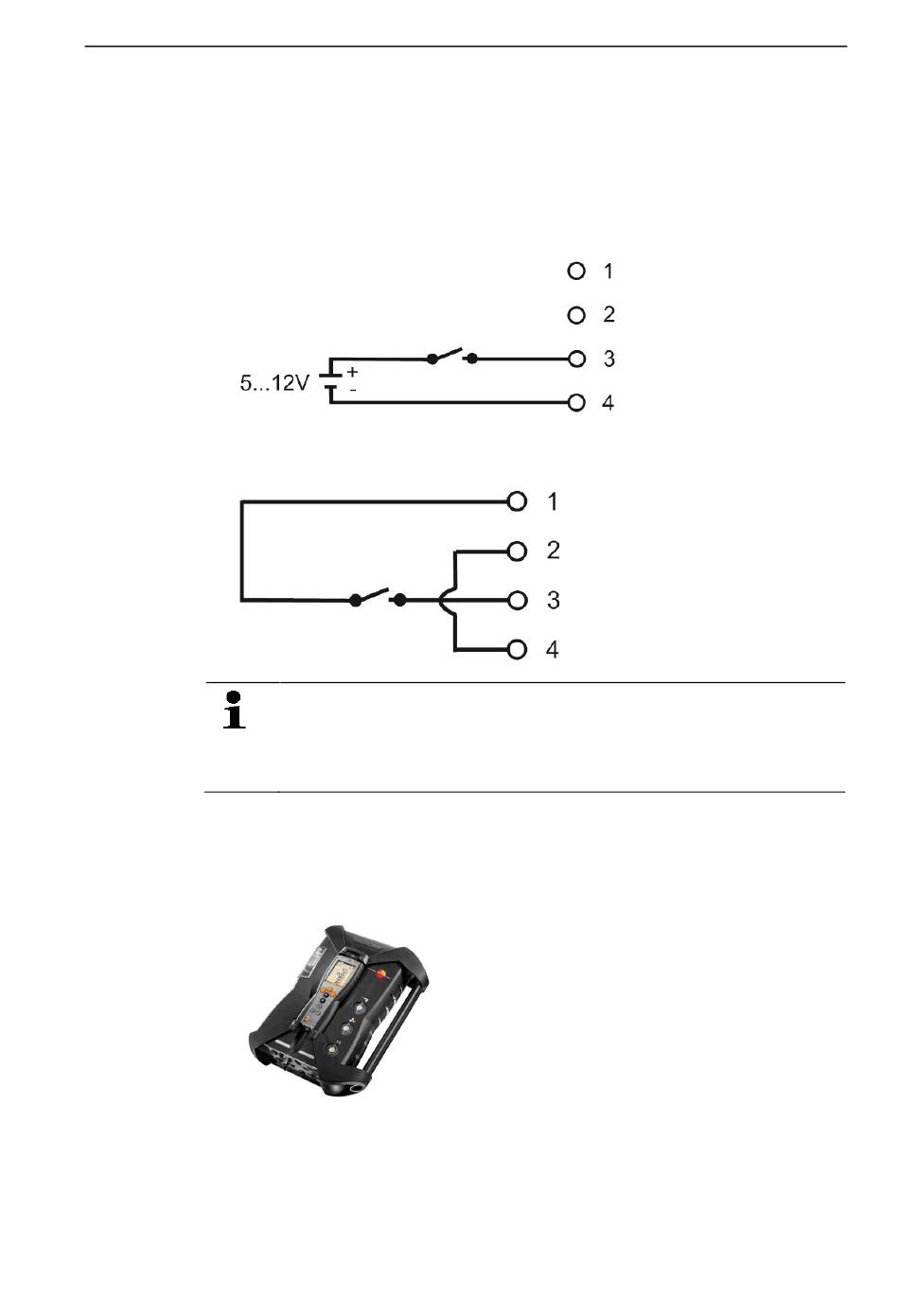

Affectation de l'entrée Trigger
L'entrée Trigger peut être utilisée comme critère de démarrage et
de mise à l'arrêt (flanc ascendant ou descendant) pour les
programmes de mesure.
> Affecter l'entrée Trigger, avec une alimentation externe en
tension (5...12V) :
> Affecter l'entrée Trigger, avec une alimentation par la tension
de l'appareil (12V) :
5.2.4.
Connexion des composants du système
5.2.4.1.
Liaison au moyen de la réglette de contact
La Control Unit peut être enfichée sur le coffret d'analyse.
1. Placer la rainure de guidage sur la face inférieure de la Control
Unit sur les goupilles de guidage du coffret d'analyse.
36
En cas d'alimentation via la tension de l'appareil, le
démarrage de l'analyseur de combustion via l'entrée
Trigger est uniquement possible lorsque la fiche secteur
est connectée.
