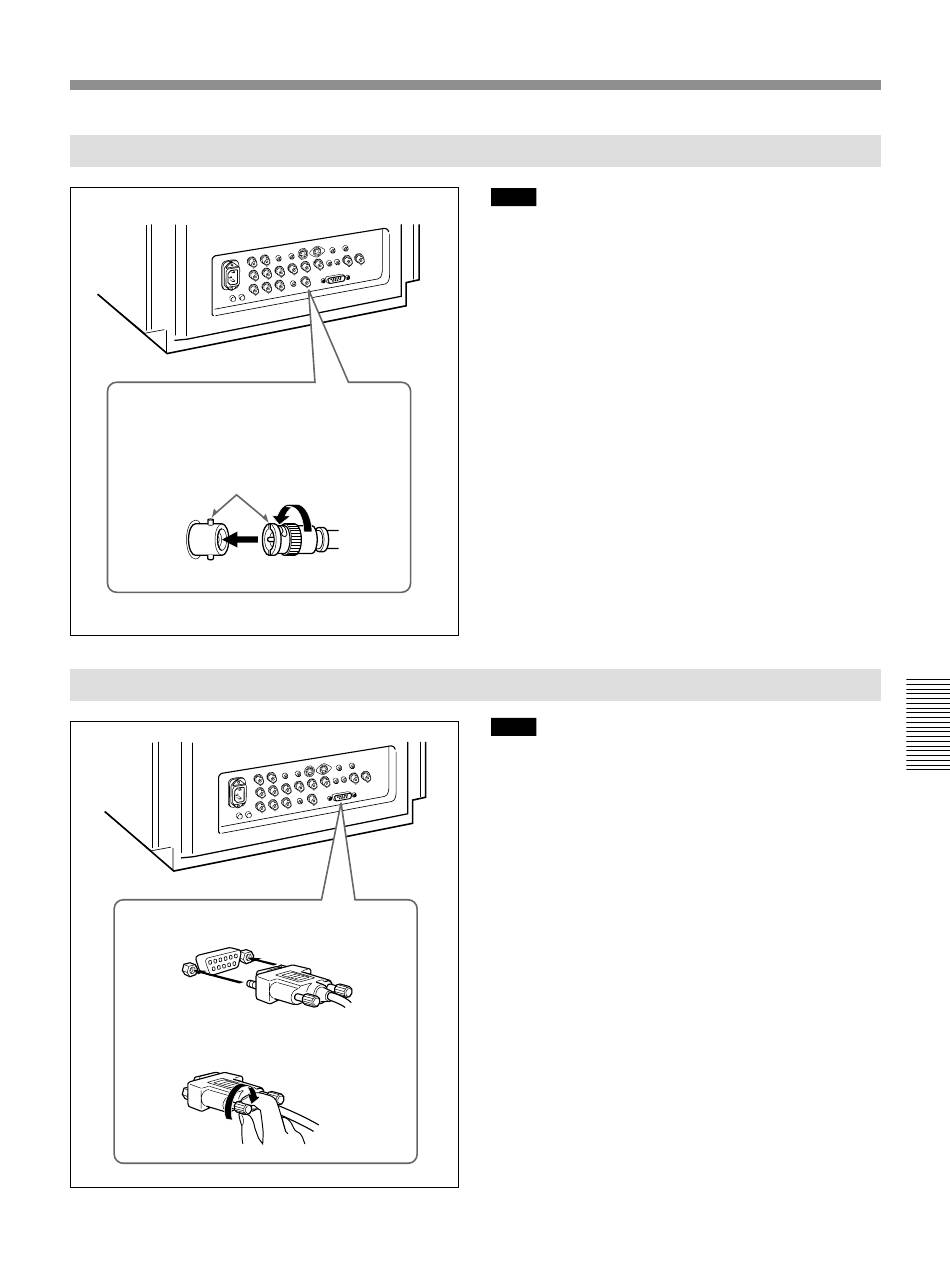

Collegamento di un cavo al connettore BNC

Inserire il connettore nel connettore BNC
posto sul pannello posteriore, facendo
combaciare l'alloggiamento ed il pin, quindi
ruotare il connettore BNC del cavo in senso
orario, in modo da assicurare il connettore
BNC del cavo coassiale.

Collegamento di un cavo al connettore RS-232C

1
2
Nota
Prima di collegare l'apparecchiatura video, vedere
"Informazioni importanti per la sicurezza nell'uso
in ambiente sanitario" a pag. 122.
Collegare un cavo coassiale con connettori BNC ai
connettori BNC posti sul pannello posteriore come
illustrato sotto.
Nota
Prima di collegare l'apparecchiatura video, vedere
"Informazioni importanti per la sicurezza nell'uso
in ambiente sanitario" a pag. 122.
1
Allineare con precisione la spina e la presa.
2
Premere a fondo e avvitare le viti a mano.
Per scollegare la spina
Allentare le viti e tirare la spina.
