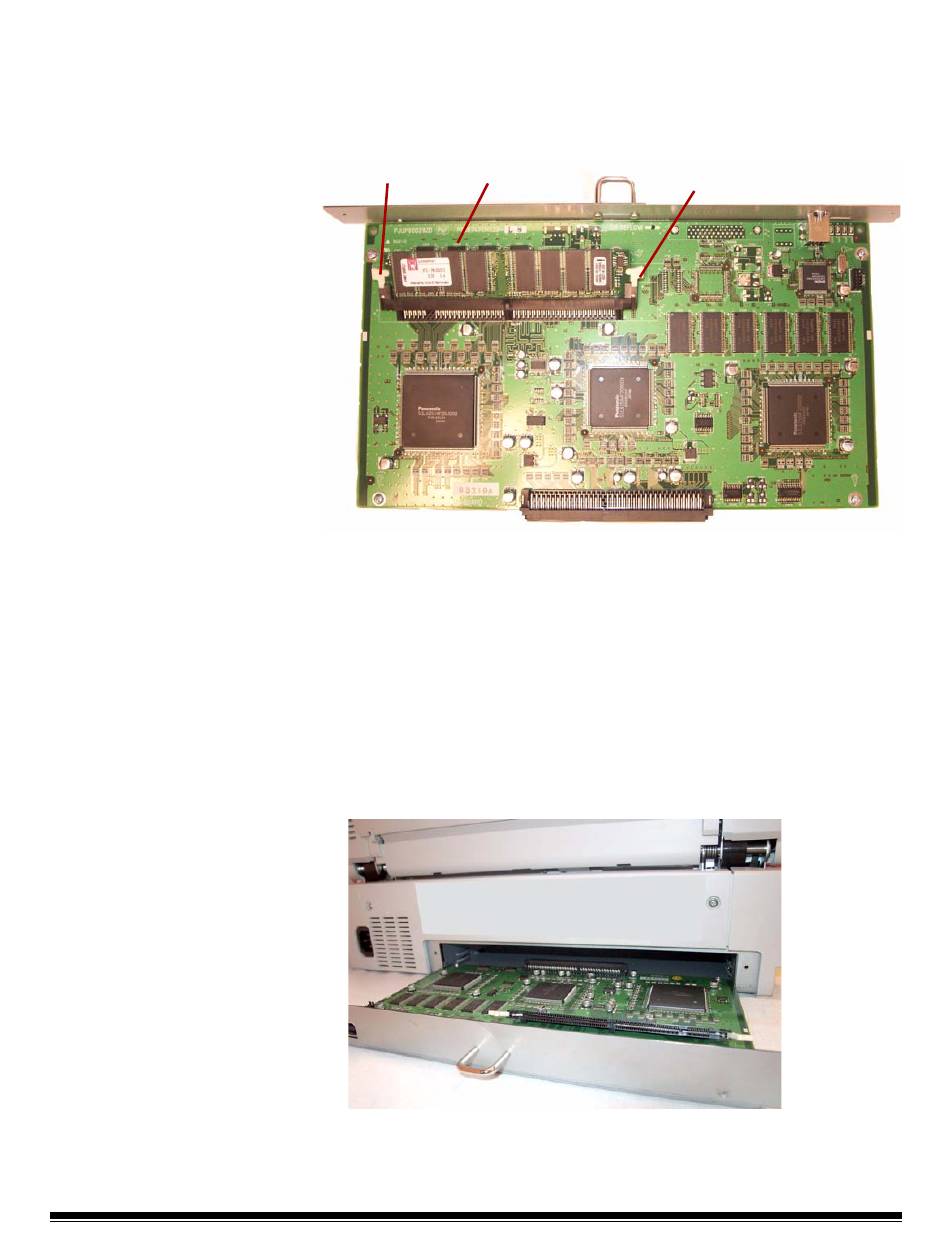

5. Insérez le module DIMM dans le connecteur sur la carte d'interface
avec un certain angle.
6. Poussez le module jusqu'à ce que vous puissiez entendre le clic et
refermer les languettes blanches, situées sur le connecteur, autour
du module DIMM.
Languette blanche
Encoche
7. Assurez-vous que l'encoche située sur le module DIMM soit bien du
côté gauche lorsque vous insérez le module DIMM. Si l'encoche ne
se trouve pas dans cette position, le module DIMM n'est pas
correctement inséré.
REMARQUE : Pour retirer le module DIMM si nécessaire, tirez sur
les languettes blanches situées de part et d'autre du
module DIMM puis retirez délicatement le module.
8. Glissez la carte d'interface dans l'unité en la plaçant le long des
supports qui se trouvent dans le scanner.
9. Poussez fermement la carte jusqu'à ce qu'elle se verrouille en place.
10. Vérifiez que la carte d'interface est totalement insérée et solidement
verrouillée puis fixez la carte d'interface au moyen des deux vis de
fixation.
Languette blanche
