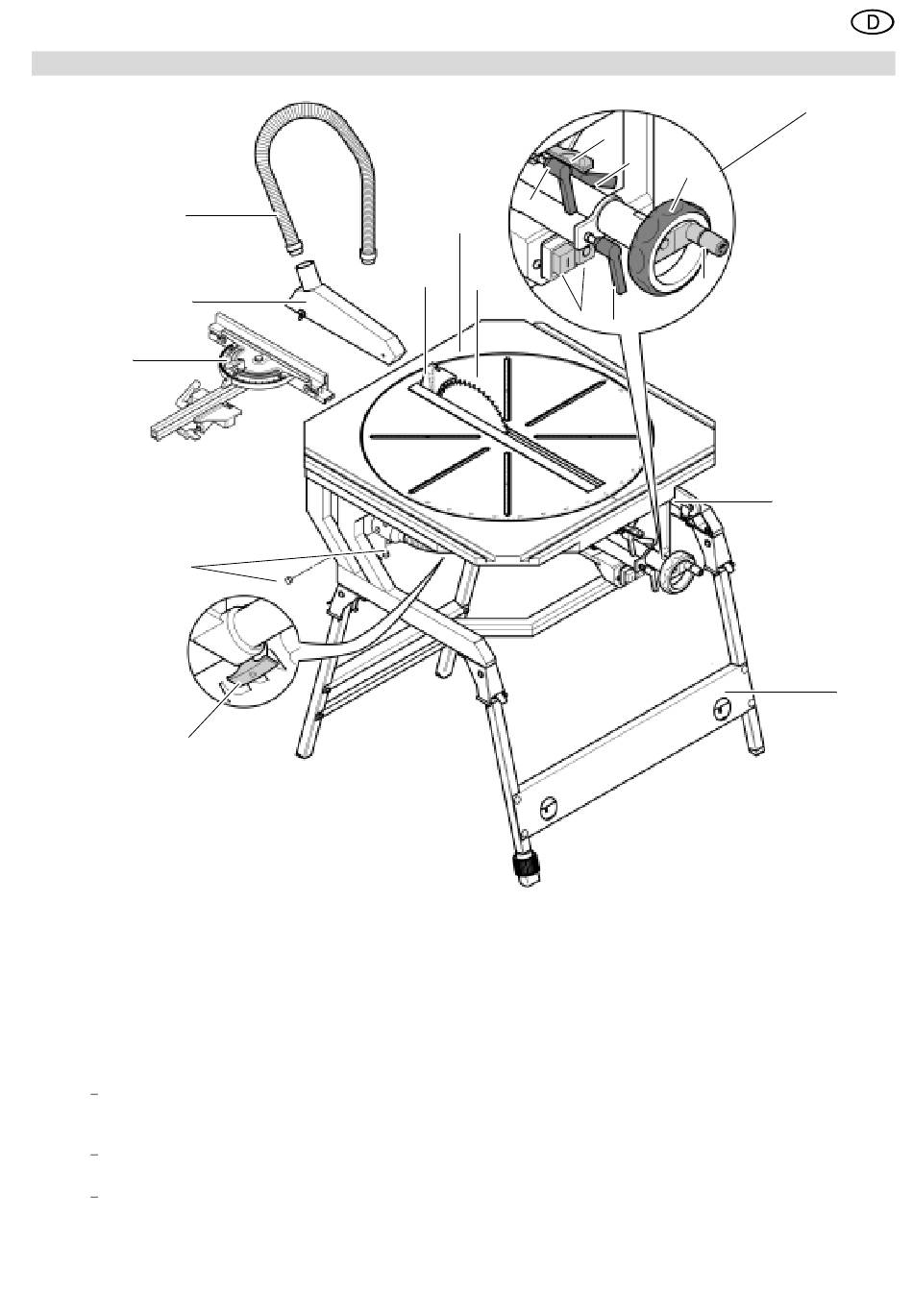

1. Die Säge im Überblick (Lieferumfang)
11
10
9
Gehrungs- Unterflur- und Tisch-
kreissäge secanta:
1 Spaltkeil
2 Gehäuse aus Magnesiumlegierung
mit Wabenstruktur
3 Drehtisch um 180° schenkbar
4 Zentrale Bedieneinheit mit
A Multifunktions-Handrad
Gehrungswinkel verstellen:
Handrad zur Seite schwen-
ken
Neigungswinkel verstellen:
Handrad drehen
Zugfunktion:
anheben und nach vorn zie-
hen

Betriebsanleitung

8
7
5 Schiebestock
6 Zusammenklappbares Untergestell
7 Feststellvorrichtung für Zugvorrich-
Handrad
C
2
1
3
B Taste zum Einrasten des Geh-
rungswinkels
C Klemmhebel zum Feststellen
des Gehrungswinkels
D Klemmhebel zum Feststellen
des Neigungswinkels (2x)
E Kurbel zum Verstellen
Schnitthöhe
F Ein-/Aus-Schalter
tung
B
D
A
E
F
D
Mitgeliefertes Zubehör:
8 Verschluss-Stopfen für Absaugan-
schluss (2x)
9 Werkstückanschlag – einsetzbar
als Quer- oder Parallelanschlag
10 Spanhaube
der
11 Absaugschlauch für Spanhaube
Mitgeliefertes Werkzeug
Gabel-/Ringschlüssel 13 mm
Gabel-/Ringschlüssel 10 mm
Innensechskantschlüssel 6 mm
Innensechskantschlüssel 4 mm
Geräteunterlagen
Betriebsanleitung
Ersatzteilliste
