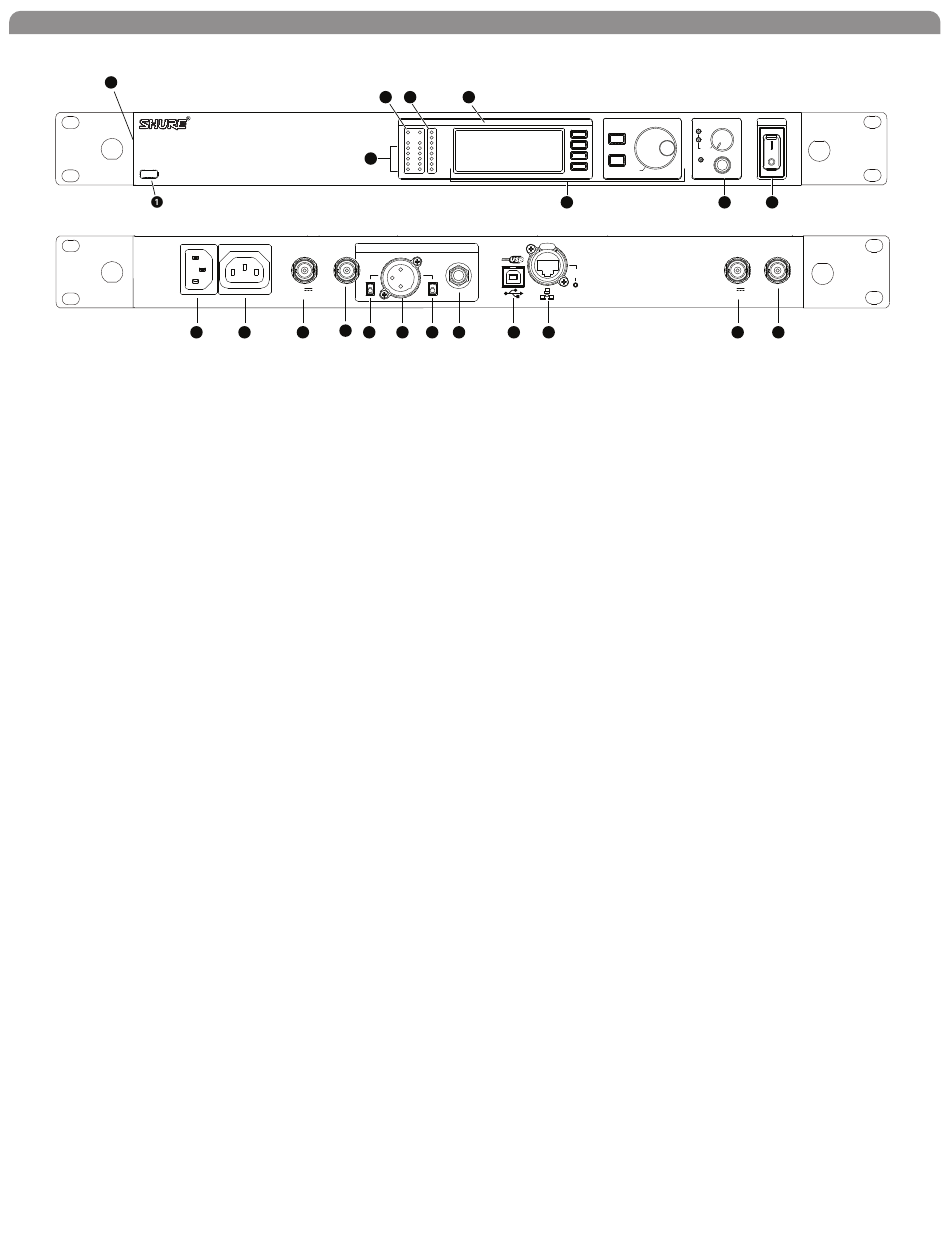

Commandes et connecteurs du récepteur
18
17
UR4S+
Wireless Receiver
with Audio Reference Conpanding
sync
 Port infrarouge (IR) SYNC Transmet le groupe, le canal et
d'autres paramètres vers un émetteur. Voir page 32
 DEL de squelch.
• Bleue (Allumée) = signal de l'émetteur détecté
• Éteinte = aucun signal ou signal coupé dû à une mauvaise
réception ou à l'absence d'accord silencieux par tonalité
(Tonekey).
REMARQUE : Le récepteur n'émet aucun signal audio de
sortie sauf si au moins une DEL bleue est allumée.
 DEL RF. Indiquent l'intensité du signal HF de l'émetteur au
niveau de chaque antenne et les états Diversity.
• Jaune = normal
• Rouge = surcharge (plus de –25 dBm)
4 DEL Audio. Indiquent l'intensité du signal audio de l'émetteur.
• Verte = signal présent
• Jaune = pointe normale
• Rouge = surcharge
Pour corriger ce niveau, régler le gain de l'émetteur.
5 Indique le nom et la bande de fréquences du récepteur
 Interface à cristaux liquides. Offre un moyen pratique pour
programmer le récepteur depuis le panneau frontal (voir les
détails à la page suivante).
7 Écoute. Prise de sortie 1/4 po et bouton de réglage du volume
pour casque.
• DEL Monitor Clip indiquant l'écrêtage du signal audio fourni
au casque.
• Modèles doubles : Enfoncer le bouton pour passer du
récepteur un au récepteur deux.
3
antenna B in
RF B out
balanced low Z
line
12.7V out
mic
150mA
19
9 10 11 12
2 4 5
RF Audio XX YYY-ZZZ MHz
OL
A B
receiver outputs
200Ω
lift
GND
13 14 15 16 17
 Interrupteur Power. Met le système sous tension et hors
tension.
 Entrée secteur électrique c.a., connecteur IEC. 100 – 240 V c.a.
 Renvoi du secteur électrique c.a. (non commuté). Utiliser
des rallonges de câble IEC pour raccorder jusqu'à cinq
récepteurs UR4+ à une seule source d'alimentation c.a.
 Entrées d'antenne Diversity A et B.
Remarque : Les entrées antenne sont polarisées par courant
continu. Utiliser uniquement les répartiteurs d'antenne et
les accessoires répertoriés à la page 35. Certains types de
coupleurs d'antennes ou d'autres produits peuvent provoquer
un court-circuit en courant continu et endommager le récepteur.
 Commutateur Mic/Line. Modifie le niveau de sortie 30 dB
(sortie XLR uniquement).
 Prise de sortie XLR à symétrique électronique
 Interrupteur Lift/GND. Débranche la masse de la broche 1 du
connecteur XLR (valeur par défaut = MASSE).
 Prise de sortie 1/4 po à impédance symétrique (200 Ω).
 Prise USB pour interface ordinateur.
 Prise RJ-45 pour interface réseau Ethernet. Accepte les
connecteurs RJ-45 standard et « robuste ».
 Le ventilateur thermostatique assure une performance de qualité
supérieure dans les environnements à température élevée.
Nettoyer la grille de protection du ventilateur selon les besoins
pour enlever la poussière.
 Les ports de distribution HF font passer le signal HF d'un
récepteur au suivant, ce qui permet à un maximum de 10
récepteurs de partager une seule paire d'antennes.
24
Navigate
Monitor
Control
OFF
ENTER
push
Monitor Clip
EXIT
push
6 7
networking
antenna A in
network
activity
12.7V
ethernet
150mA
RJ-45
11
POWER
8
RF A out
out
19
