Commandes Et Connecteurs Du Récepteur - Shure UHF-R£ Guide D'utilisation

UHF-R sans fil Shure

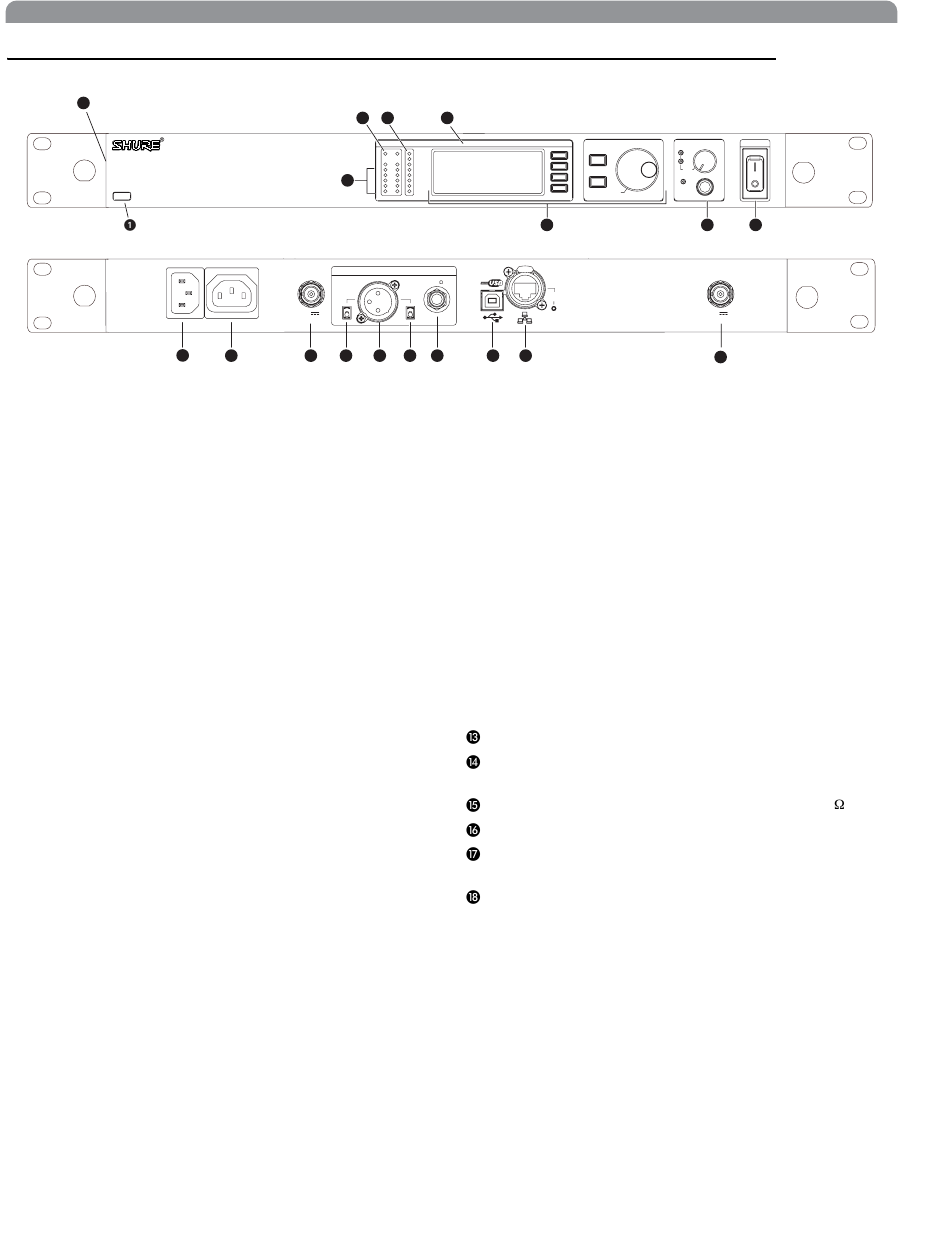

Commandes et connecteurs du récepteur
18
17
UR4S
Wireless Receiver
with Audio Reference Conpanding
sync
9
³ Port infrarouge (IR) SYNC Transmet le groupe, le canal et
d'autres paramètres vers un émetteur. Voir page 31.
· DEL de squelch.
• Bleue (Allumée) = signal de l'émetteur détecté
• Éteinte = aucun signal ou signal coupé dû à une mauvaise ré-
ception ou à l'absence d'accord silencieux par tonalité (Tone-
key)
REMARQUE : Le récepteur n'émet aucun signal audio
de sortie sauf si au moins une DEL bleue est allumée.
» DEL RF. Indiquent l'intensité du signal HF de l'émetteur au
niveau de chaque antenne et les états Diversity.
• Jaune = normal
• Rouge = surcharge (plus de –25 dBm)
¿ DEL Audio. Indiquent l'intensité du signal audio de l'émetteur.
• Verte = signal présent
• Jaune = pointe normale
• Rouge = surcharge
Pour corriger ce niveau, régler le gain de l'émetteur.
´ Indique le nom et la bande de fréquences du récepteur.
² Interface à cristaux liquides. Offre un moyen pratique pour
programmer le récepteur depuis le panneau frontal (voir les
détails à la page suivante).
¶ Écoute. Prise de sortie 1/4 po et bouton de réglage du
volume pour casque.
• DEL Monitor Clip indiquant l'écrêtage du signal audio
fourni au casque.
• Modèles doubles : Enfoncer le bouton pour passer du récep-
teur un au récepteur deux.
24
2 4
RF Audio
OL
3
A B
antenna B in
balanced low Z
line
12.7V out
mic
150mA
10 11 12 13 14
5
XX YYY-ZZZ MHz Navigate
ENTER
6
receiver outputs
networking
200
network
activity
lift
ethernet
GND
RJ-45
15 16 17
º Interrupteur Power. Met le système sous tension et hors ten-
sion.
¾ Entrée secteur électrique c.a., connecteur IEC.
100 – 240 V c.a.
µ Renvoi du secteur électrique c.a. (non commuté). À utiliser
avec une rallonge de câble IEC pour l'alimentation c.a. d'un
autre appareil.
¸ Entrées d'antenne Diversity A et B.
Remarque : Les entrées antenne sont polarisées par
courant continu. Utiliser uniquement les répartiteurs
d'antenne et les accessoires répertoriés à la page 35.
Certains types de coupleurs d'antennes ou d'autres
produits peuvent provoquer un court-circuit en courant
continu et endommager le récepteur.
¹ Commutateur Mic/Line. Modifie le niveau de sortie –30 dB
(sortie XLR uniquement).
Prise de sortie XLR à symétrique électronique
InterrupteurLift/GND. Débranche la masse de la broche 1
du connecteur XLR (valeur par défaut = MASSE).
Prise de sortie 1/4 po à impédance symétrique (200
Prise USB pour interface ordinateur.
Prise RJ-45 pour interface réseau Ethernet. Accepte les con-
necteurs RJ-45 standard et « robuste ».
Le ventilateur thermostatique assure une performance de
qualité supérieure dans les environnements à température
élevée. Nettoyer la grille de protection du ventilateur selon les
besoins pour enlever la poussière.
POWER
Monitor
Control
OFF
push
Monitor Clip
EXIT
push
7 8
antenna A in
12.7V out
150mA
11
)
