8-32 TS 2plus 6.0 | Commande de transport

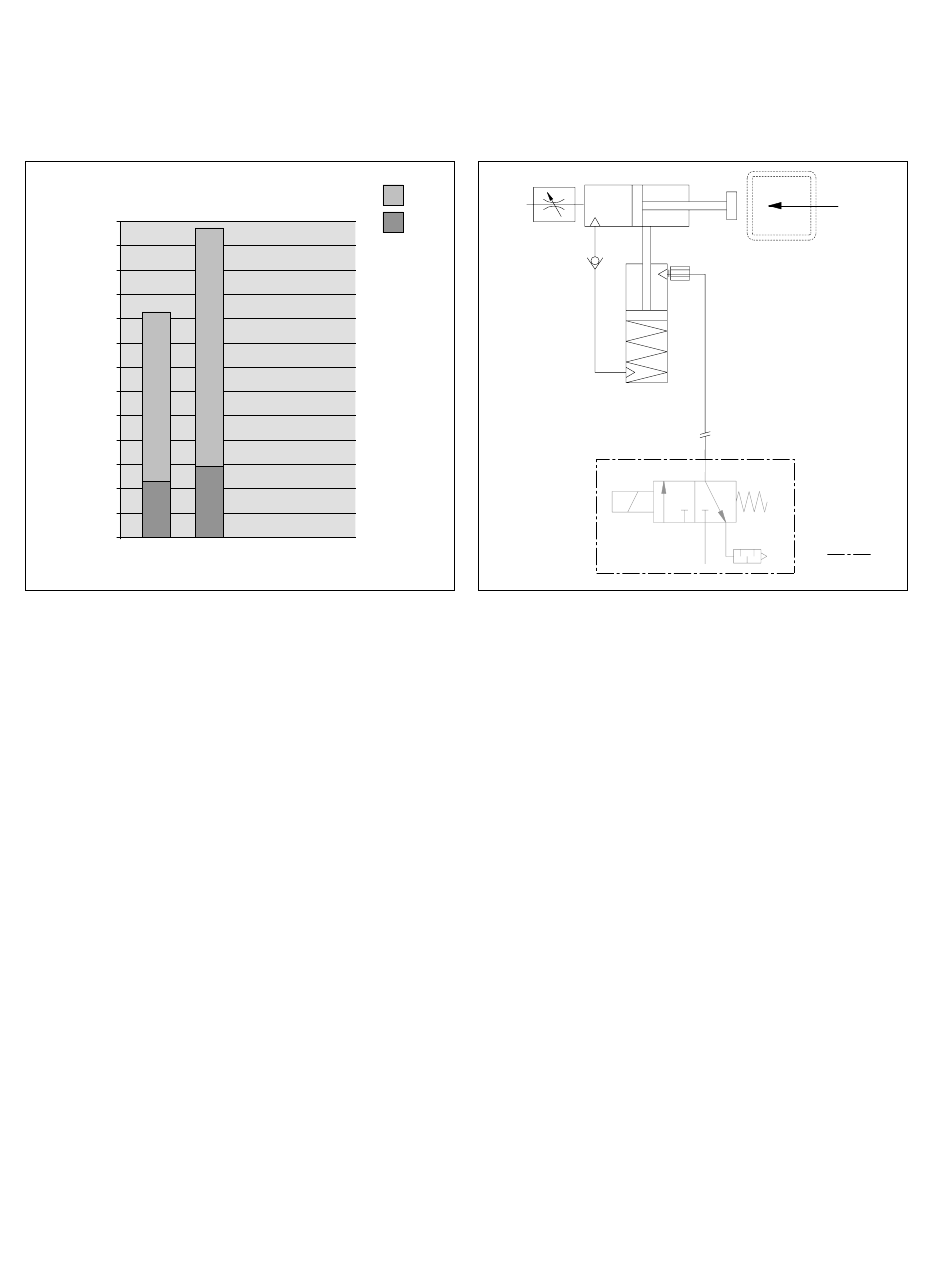

Séparateur VE 2/D-200
Schémas de circuit
Temps d'ouverture et de fermeture
[ms]
650
6 bar
600
550
500
450
400
491
350
300
348
250
200
150
100
145
114
50
0
l = 1 m l = 3 m
00117862
l = Longueur du tube
1 Fermeture
2 Ouverture 4 bar
Bosch Rexroth AG, R999000397 (2015-10)
Schéma de commutation
1
2
00116564
1 Non compris dans la fourniture
D 6
2
1 3
1
