3-226 TS 2plus 6.0 | Transport longitudinal
Lift Gate LG 2/H
26801
26802
26798
Bosch Rexroth AG, R999000397 (2015-10)

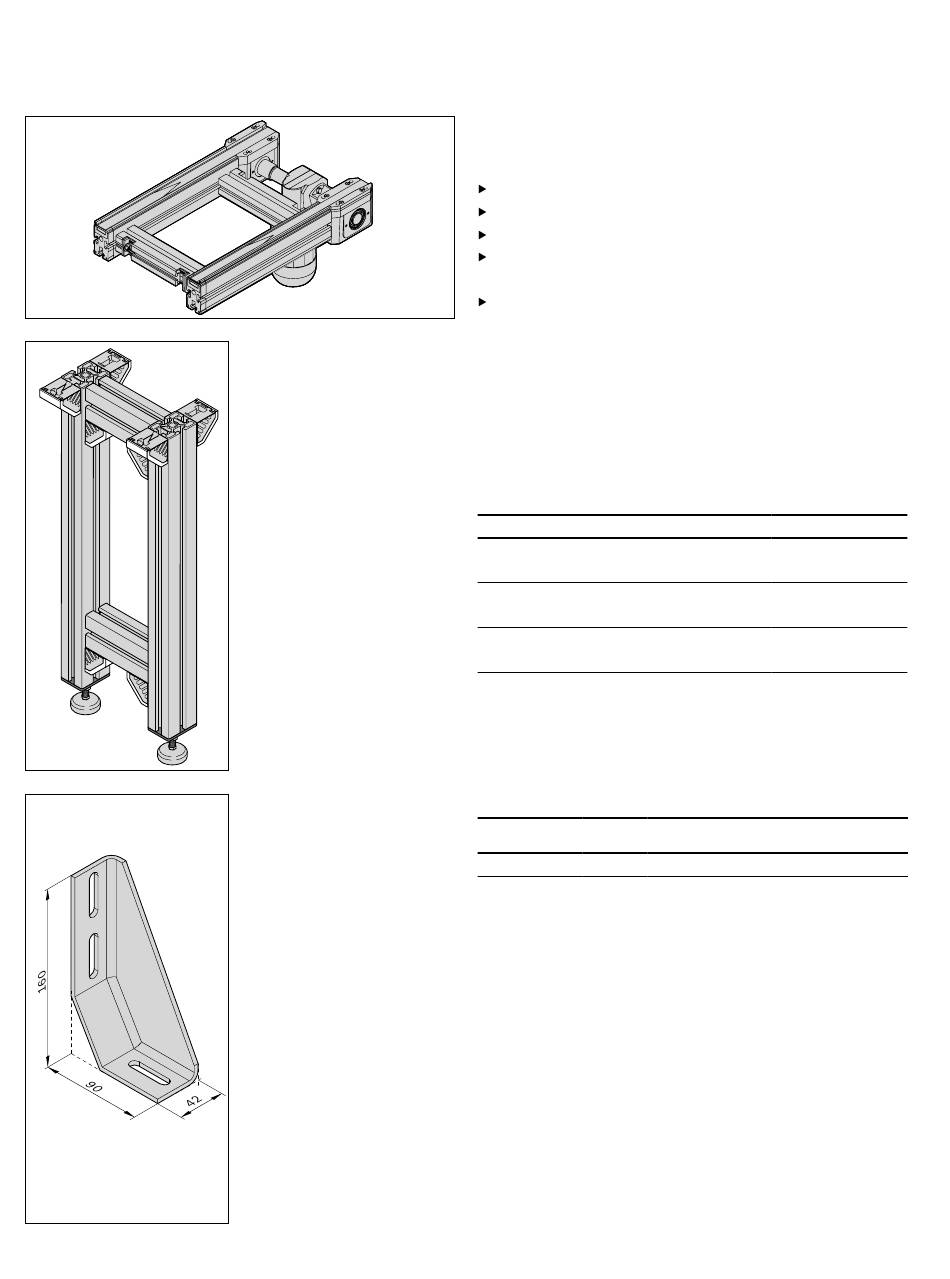

Section à bande avec l = A + 500
Sélectionnez la longueur (l) de la section à bande (BS).
l = A + 500 mm, correspondant au système environnant :
BS 2, v. p. 3-6
BS 2/C-100, v. p. 3-55
BS 2/R-300 chaîne en plastique et chaîne en acier, v. p. 3-120
Unité de section : ST 2/R-H (v. p. 3-158), AS 2/R-300
(v. p. 3-134), UM 2/R-60 (v. p. 3-146)
Unité de section : ST 2/C-H (v. p. 3-91), AS 2/C-100
(v. p. 3-68), UM 2/C-60 (v. p. 3-80)
Pour le montage d'un Lift Gate, il vous faut :
– un support de section SZ2 ( 3842996320) avec
b = b , et hauteur de transport (H)
Section
– ainsi qu'un support de section SZ2 pour montage du
moteur à gauche,
à droite ou au milieu
Supports de section SZ 2
b < 320 b = b
Section
AO 1) = 60 mm
b ≥ 320, b = b
SZ
MA = L; R AO 1) = 60 mm
b ≥ 320, b = b
SZ
MA = M AO 1) = 60 mm
1) AO = Lieu de montage (AO)
Informations de commande
Unité de
Désignation du produit
conditionnement
Equerre de fondation 20
Fourniture : Matériel de fixation inclus
Numéro d'article
3842996320
– 105, 3842996320
WT
+ 135, 3842996320
WT
Numéro d'article
3842146815
