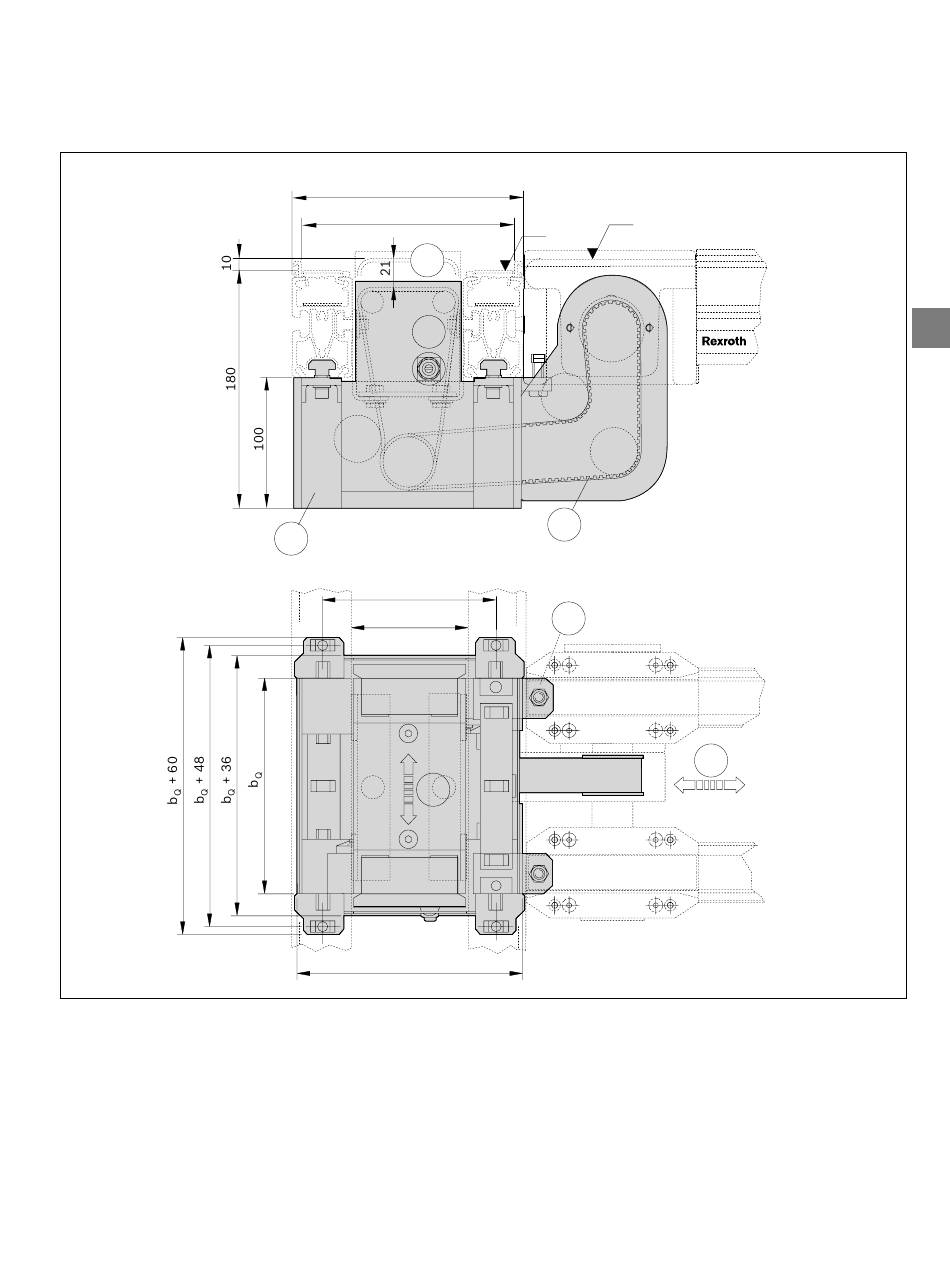

Dimensions
3842998113
21625
L Sens de transport de la section longitudinale
Q Sens de transport de la section transversale
1 Course
2 Carter
3 Courroie dentée d'entraînement
4 Fixation pour BS 2/T
b + 15
L
b
L
1
2
b – 30
L
b – 75
L
L
b + 12
L
Transport transversal | TS 2plus 6.0
Unité de levée transversale HQ 2/O
3
4
Q
