7-34 TS 2plus 6.0 | Positionnement et orientation
Unité de positionnement PE 2/XP
WT
00116145

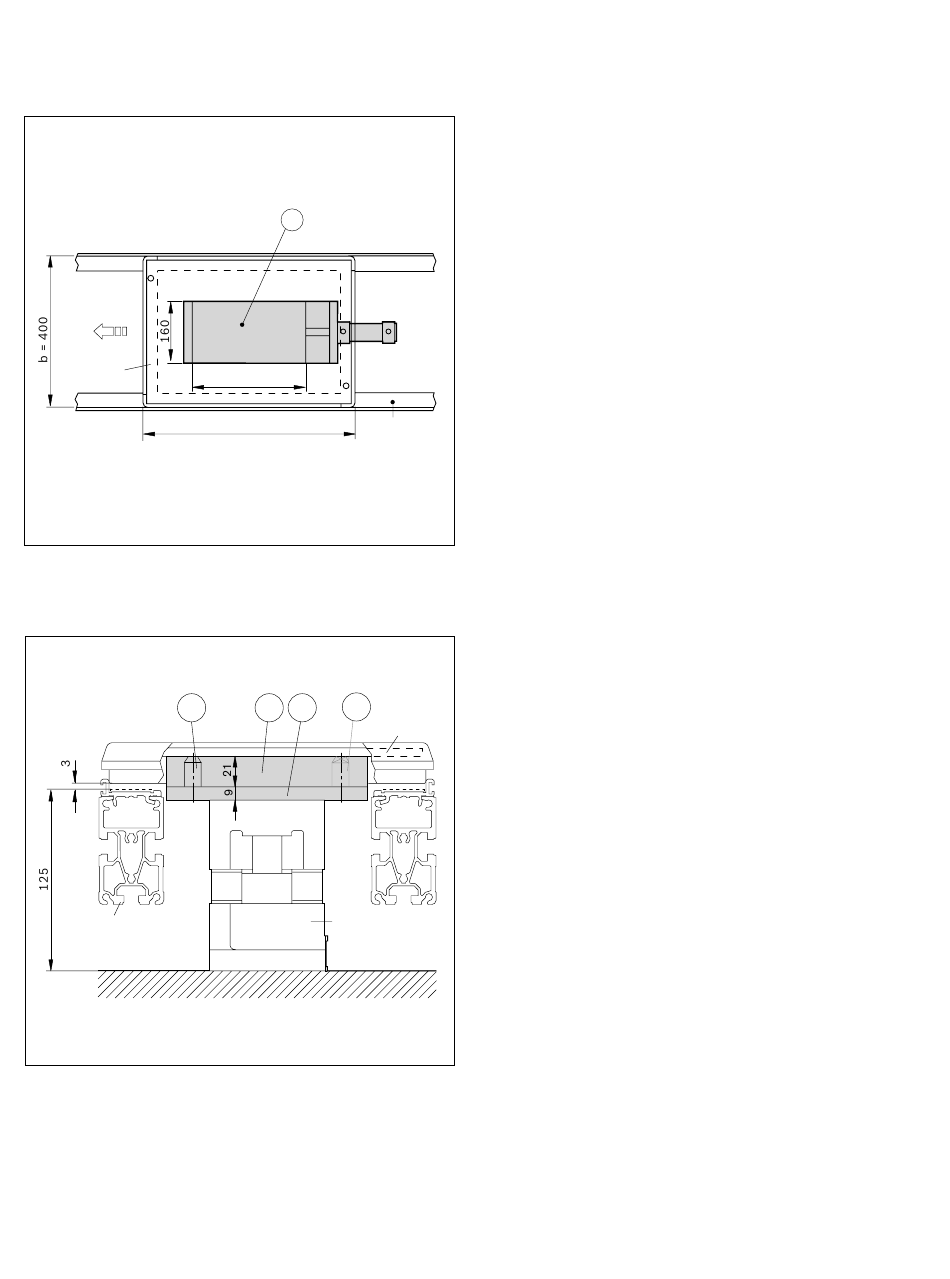

1 Plaque-enclume, exemple :
Forces d'action exercées de façon centrique sur la palette porte-pièces
3
ST2/...
00116145
1 Plaque-enclume
2 Tige de positionnement, ronde
3 Tige de positionnement, à métaplat
4 Plaque de positionnement
Bosch Rexroth AG, R999000397 (2015-10)
1
PE 2/XP
BG 2 (10000 kg)
300
l = 560
ST2
T
2
1 4
WT 2
PE 2/XP
Utilisation de la PE 2/XP pour les palettes porte-pièces
plus grandes que 320 x 240 mm
L'unité de positionnement PE 2/XP pour l'absorption des
forces peut aussi être utilisée pour les palettes porte-pièces
de plus grandes dimensions, lorsque les forces de traitement
s'exercent ponctuellement sur la palette porte-pièces.
Il faut que la PE 2/XP soit placée de manière à ce que ces
forces soient directement absorbées.
La zone d'action des forces exercées peut être excentrée.
La zone d'action des forces de traitement ne doit pas
dépasser la surface de la partie supérieure de la PE 2/XP.
Conseil de construction
Lorsque l'unité est utilisée avec des palettes porte-pièces
plus grandes que l x b = 320 x 240 mm, construire une
T
plaque-enclume en 21 mm d'épaisseur et une plaque de
positionnement spéciale en 9 mm d'épaisseur.
La plaque de position nement doit recevoir les tiges de
positionnement. La plaque-enclume se charge de soutenir
la plaque-support du WT.
La plaque-enclume servant à soutenir la palette porte-pièces
et à la transmission des forces peut aussi être remplacée par
plusieurs coupoles. Avantage : Réduction du poids.
Le poids total maximal de la palette porte-pièces m
plaque-enclume ou plaque de positionnement est pour :
BG 1 : m = 20 kg
G
BG 2 : m = 30 kg
G
incl.
G
