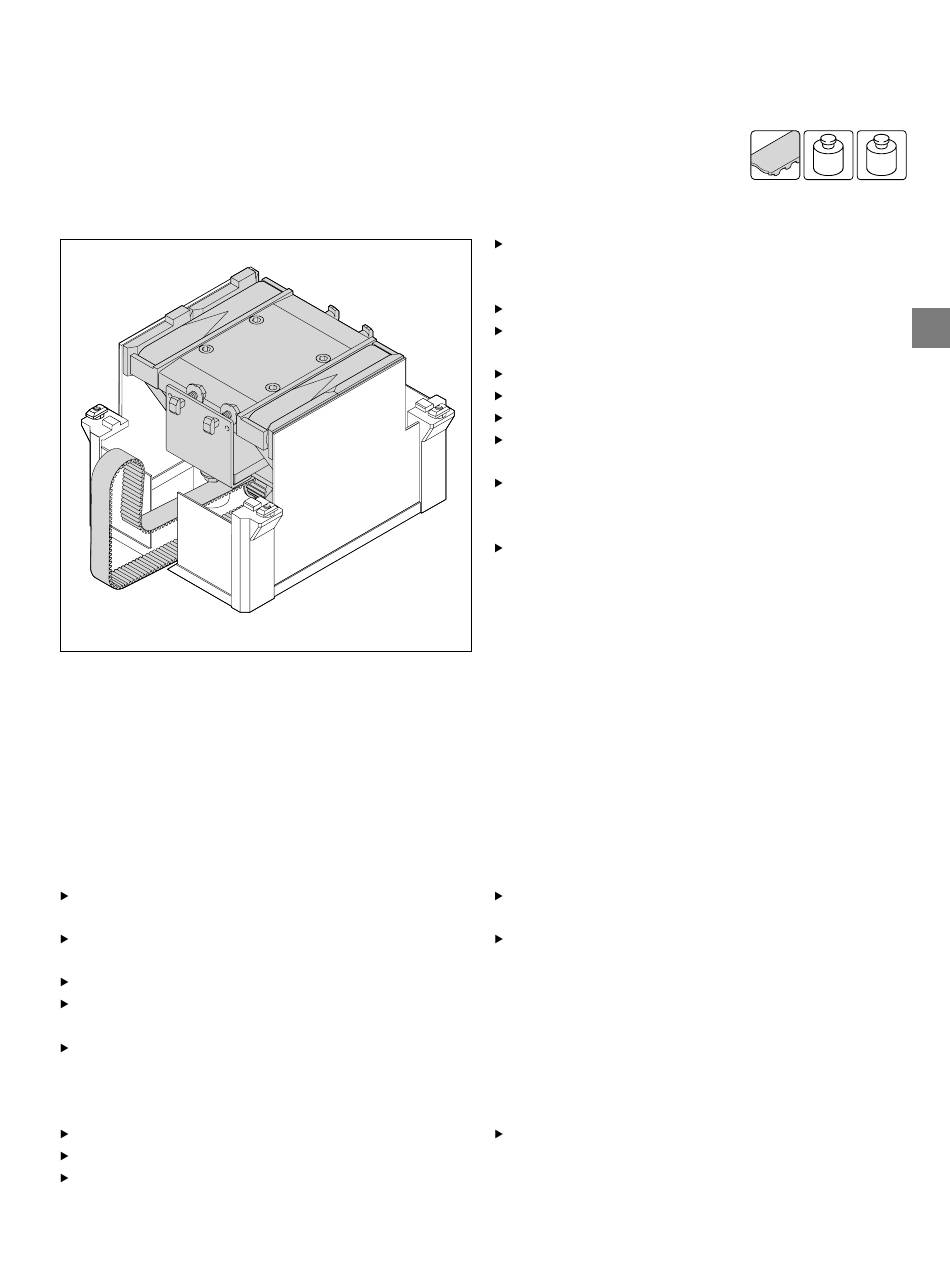

Unité de levée transversale HQ 2/O
21622
La HQ 2/O ne possède pas d'entraînement propre.
L'entraînement est réalisé par une courroie dentée couplée à
une section à bande BS 2/T, BS 2/TE ou par un moteur
d'entraînement séparé. Elle fait partie de tous les convoyeurs
transversaux électriques EQ 2/... et peut également être
utilisée pour des constructions spéciales. Le mouvement
vertical est effectué par des vérins de levage pneumatiques.
Accessoires
Accessoires nécessaires
Par interrogation de position, 1x capteur M12x1 avec écart
nominal de commutation S
Section à bande BS 2/T (v. p. 5-43), BS 2/TE
(v. p. 5-46) pour l'entraînement
HQ 2/T (v. p. 5-49) en construction tandem
Kit de liaison pour l'entraînement de HQ 2/O
(v. p. 5-38) via une section à bande
Carter SK 2..., v. p. 5-39
Informations de livraison
Fourniture
Matériel de fixation inclus
Équipement pneumatique pour 2 ou 3 positions
Kit de montage pour interrogation de position électrique
= 4 mm, v. p. 8-110/8-112
N
Transport transversal | TS 2plus 6.0
Unité de levée transversale HQ 2/O
Unité de levée transversale sans entraînement propre
pour éjecter d'une section longitudinale vers une section
transversale et vice-versa
Entraînement par courroie dentée couplée
Approprié pour l'exploitation de sections de transport à
deux étages grâce à une faible hauteur de montage
Convient pour l'utilisation en constructions spéciales
Dans deux tailles avec 1 ou 2 vérins de levage
Convoyeur courroie dentée
Équipement pneumatique pour 2 (haut, milieu) ou 3
(haut, milieu, bas) positions de levage
Adapté pour le montage sur une section ST 2/... avec
une largeur de profilé de 45 mm ou une section
ST 2/...-H avec une largeur de profilé de 50 mm
Combinable avec les palettes porte-pièces WT 2 et
WT 2/F
Remarque : Fonctionnement réversible possible
Deux tailles sont proposées :
Taille 1 (BG 1) pour un poids total (palette porte-pièces +
charge) jusqu'à 30 kg par 1 vérin de levage.
Taille 2 (BG 2) pour un poids total (palette porte-pièces +
charge) jusqu'à 50 kg par 2 vérins de levage pour des
dimensions de palettes porte-pièces à partir de
400 x 480 mm.
Accessoires recommandés
Amortisseur DA 2/10 (v. p. 8-60), DA 2/30 (v. p. 8-65)
pour l'éjection des palettes porte-pièces avec v
Bascules WI 2/... (v. p. 8-126ss.), WI/M (v. p. 8-120) et
amortisseur DA 2/10 (v. p. 8-60), DA 2/30 (v. p. 8-65),
DA 2/100-C pour BG 2 (v. p. 8-74) pour l'injection des
palettes porte-pièces
État à la livraison
Monté
R999000397 (2015-10), Bosch Rexroth AG
5-33
