7-2 TS 2plus 6.0 | Positionnement et orientation
Sélection des unités de positionnement
Pour le traitement et le maintien des tolérances de
fabrication, les palettes porte-pièces doivent être fixées et
positionnées dans le poste de traitement.

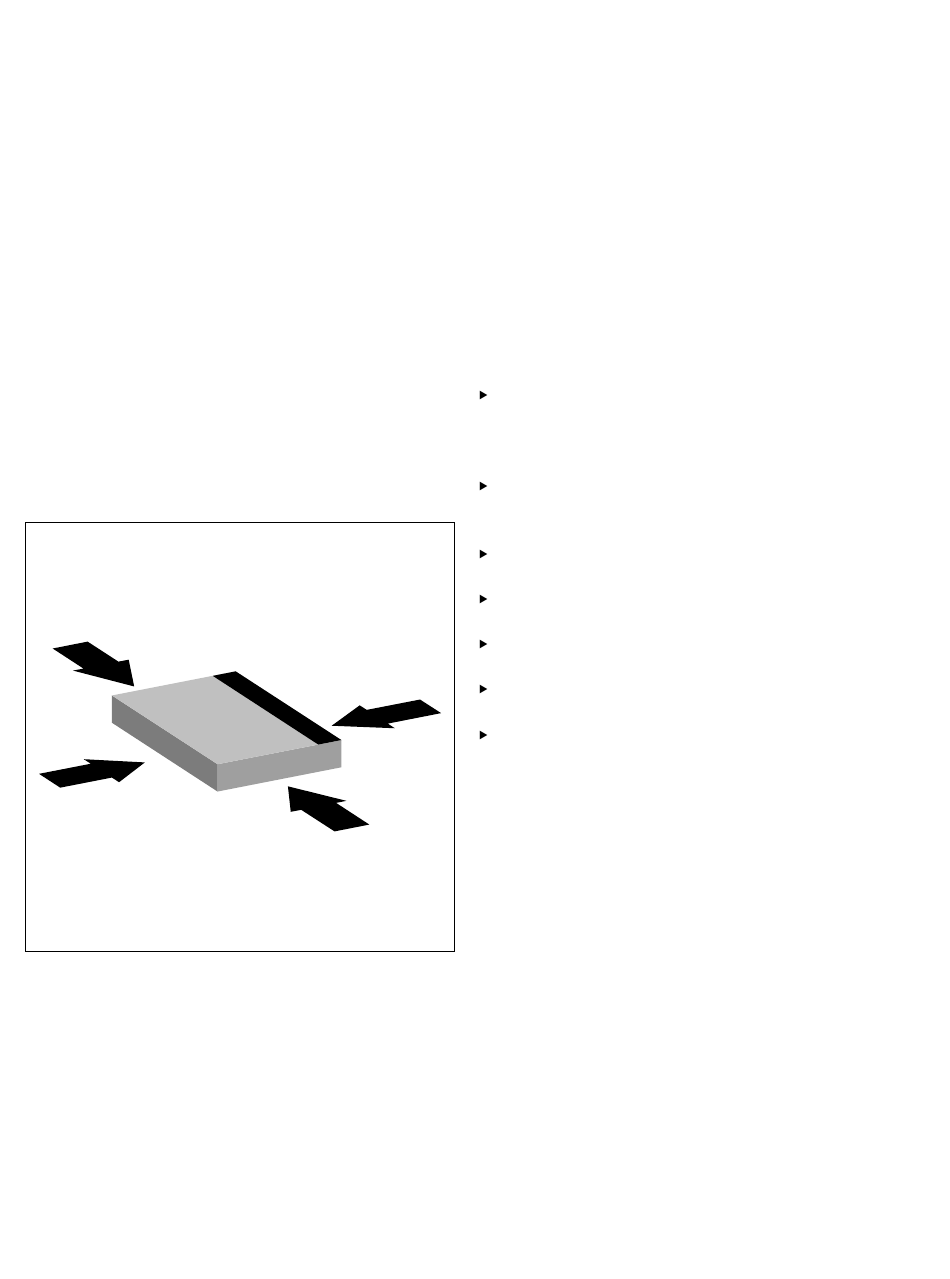

Selon la version de l'unité de positionnement, la palette
porte-pièces peut être positionnée exactement jusqu'à
±0,05 mm. Des forces de traitement verticales allant jusqu'à
100 kN peuvent être absorbées.
Bosch Rexroth AG, R999000397 (2015-10)

Objectifs d'emploi

Pour un poste de travail manuel avec de faibles exigences
de précision de positionnement et si aucune force ne
s'exerce sur la palette porte-pièces, un séparateur VE 2
(v. p. 8-6) peut suffire
Une amélioration de la précision de positionnement
dans le sens transversal est possible à l'aide du guidage
intérieur pour des palettes porte-pièces (v. p. 7-5)
Pour lever la palette porte-pièces du convoyeur : PE 2
(v. p. 7-7) et PE 2/X (v. p. 7-12)
Pour des levées plus grandes : HP 2 (v. p. 7-25) et HP 2/L
(v. p. 7-16)
Pour des grandes forces, p. ex. dans des presses ou des
dispositifs de rivetage : PE 2/XP, v. p. 7-31
Pour le découplage de la force de traitement : PE 2/XX,
v. p. 7-38
Pour modifier l'orientation de la palette porte-pièces :
Unité de levée et de rotation HD 2 (v. p. 7-46) et HD 2/H
(v. p. 7-54)
