3-214 TS 2plus 6.0 | Transport longitudinal

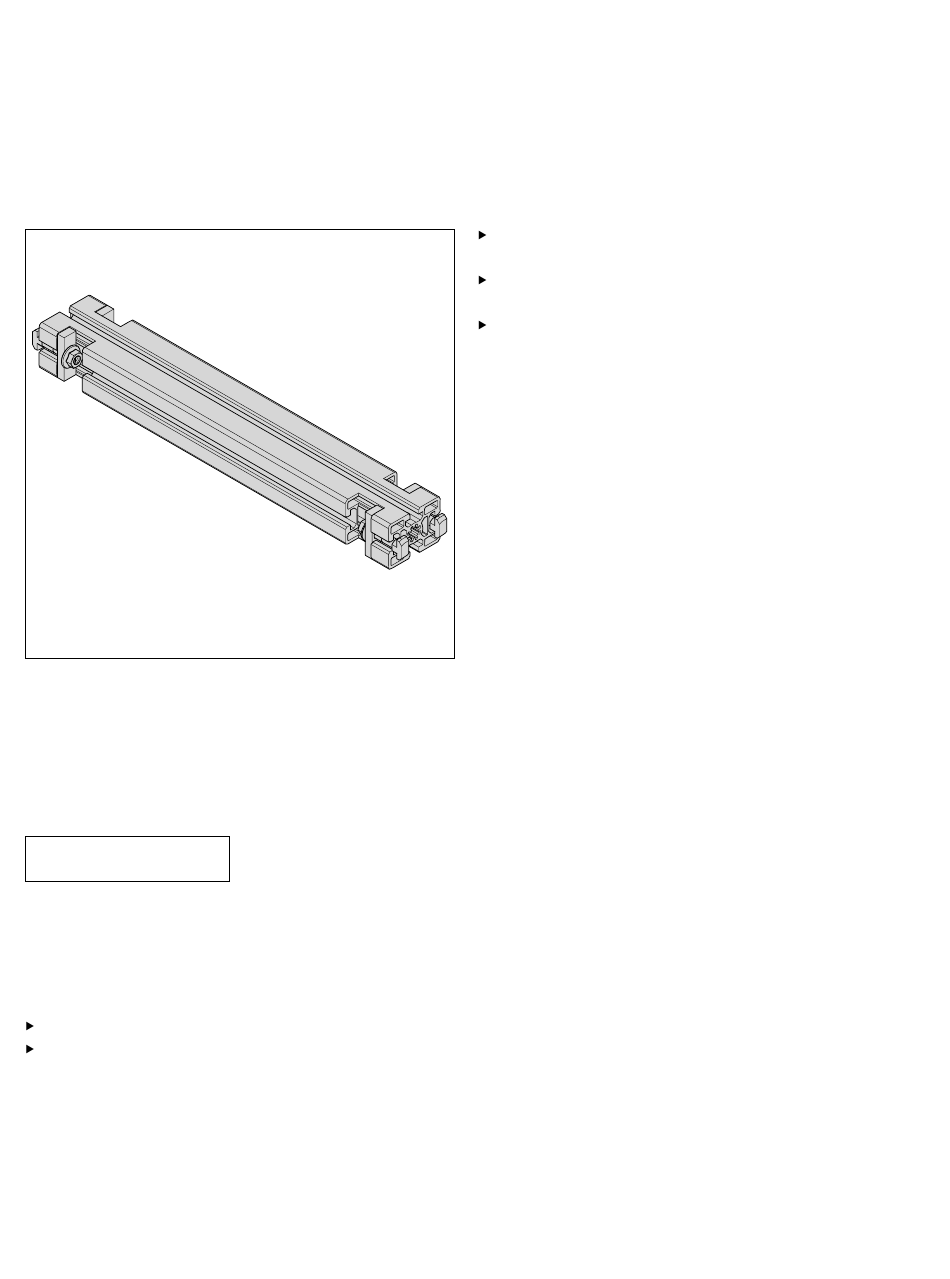

Liaison transversale QV 2-H
Liaison transversale QV 2-H
28902
Les liaisons transversales QV 2-H conviennent en particulier
pour la jonction de profilés de section dans des
installations fortement chargées.
Formule de calcul du nombre de liaisons transversales
nécessaires
A = (l/2000 mm) + 1
QV
A = Nombre de liaisons transversales
QV
l = longueur de section
Informations de livraison
Fourniture
Profilé d'étayage 45x60, traité
4x matériel de fixation pour le montage sur une
section ST 2...
Bosch Rexroth AG, R999000397 (2015-10)
Pour monter soi-même des unités de section fortement
chargées
Pour la jonction des profilés de section et pour la
définition de l'écartement de voie
Pour une utilisation en lien avec tous les postes
d'entraînement AS 2/R-V-..., renvois UM 2/R-V-... et
profilés de section SP 2/R-H-...
