1-10 TS 2plus 6.0 | Système de transfert TS 2plus
Principe de fonctionnement
Principe de fonctionnement
4. Convoyeurs

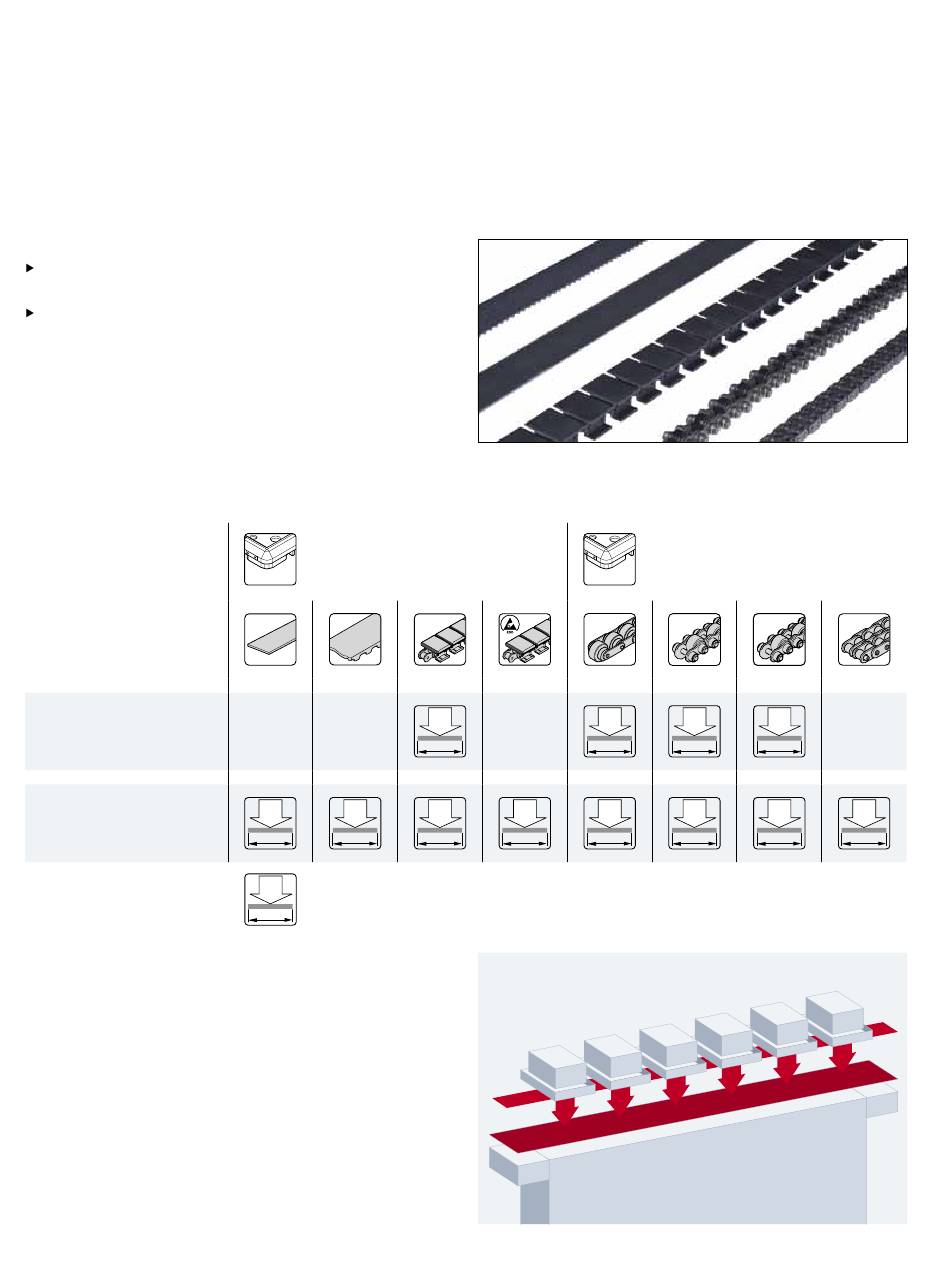

La résistance d'une palette porte-pièces dépend de
la combinaison du convoyeur, des profilés de guidage et
de la semelle des palettes porte-pièces ainsi que de
sa longueur de support sur le convoyeur.
Convoyeur
Profilé de guidage
en acier
Profilé de guidage
en plastique

Charge de section admissible

Lors de la conception des sections de transport, veillez
à ce que la somme des poids totaux de toutes les palettes
porte-pièces, se trouvant sur un même convoyeur en accu-
mulation soit inférieure à la charge de section admissible
de la section de transport.
Vous trouverez la charge de section admissible en accumula-
tion sur les postes d'entraînement et sections à bande.
Si la charge de section admissible de la section est dépassée,
elle doit être répartie sur plusieurs sections.
Bosch Rexroth AG, R999000397 (2015-10)
Semelle standard
PA
1,5
kg
1 cm
1,0 1,0 1,0
kg kg kg
1 cm 1 cm 1 cm
XX
Charge de section/cm spécifique = poids total WT/longueur de support
kg
1 cm
Courroie dentée, courroie, chaîne à plateformes en plastique,
chaîne à rouleaux, chaîne duplex (de g. à dr.)
PE
Vplus
1,5
kg
1 cm
1,0 1,0
kg kg
1 cm 1 cm
Σ m = Charge de section
G
Semelle spéciale
St
1,5 2,0
kg kg
1 cm 1 cm
1,5 1,5
kg kg
1 cm 1 cm
2,0
kg
1 cm
