7-16 TS 2plus 6.0 | Positionnement et orientation

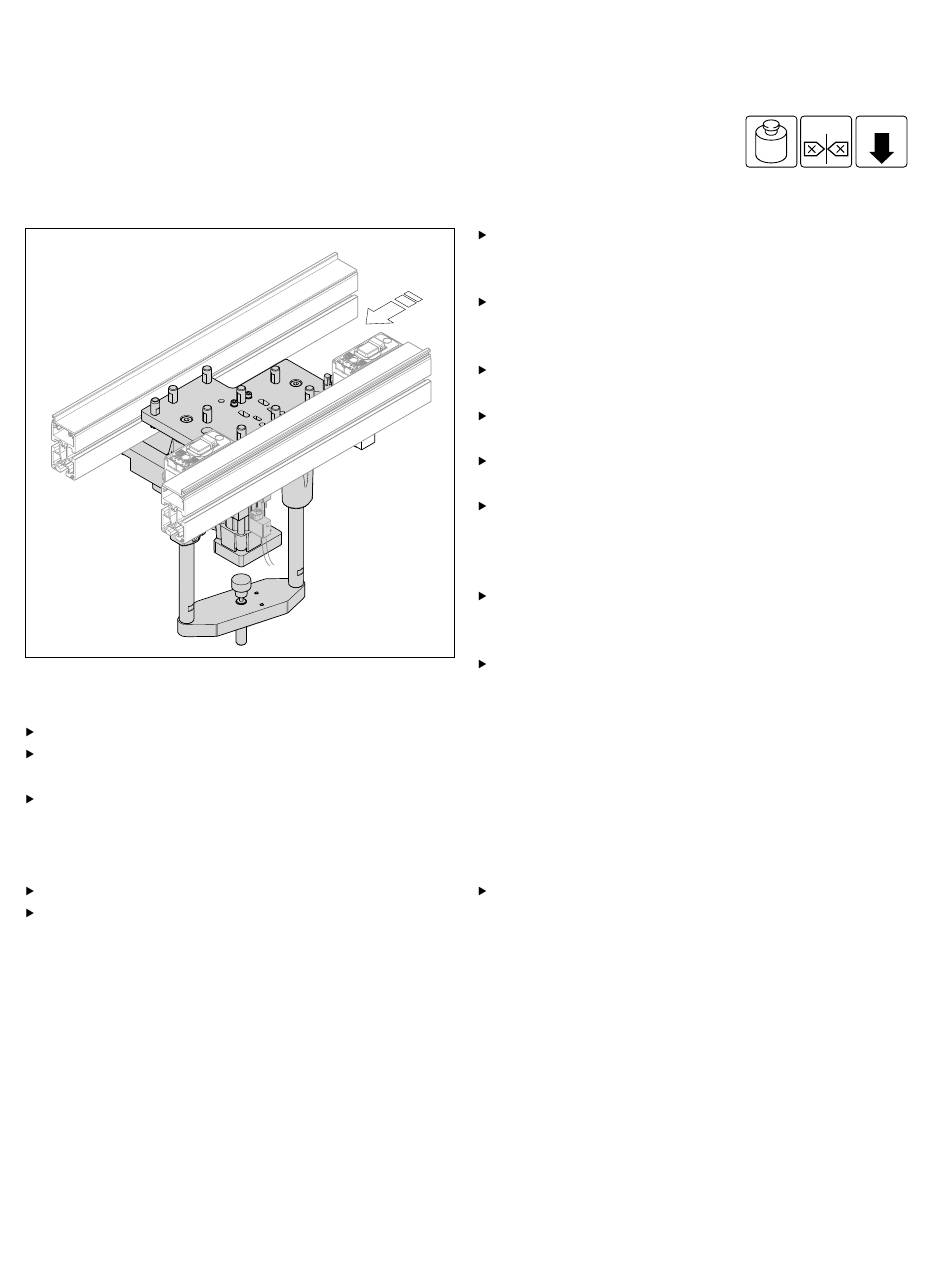

Unité de levée et de positionnement HP 2/L
Unité de levée et de positionnement HP 2/L
23765
Accessoires
Accessoires nécessaires
Jeu interrogation de position vérin de levée SA, v. p. 7-20
Jeu interrogation de position avec butée revolver RA,
v. p. 7-24
Carter HP 2/L, v. p. 7-16
Informations de livraison
Fourniture
Matériel de fixation inclus
Limiteur de débit unidirectionnel inclus
Bosch Rexroth AG, R999000397 (2015-10)
Positionnement d'une palette porte-pièces dans un
poste de traitement avec des exigences de précision de
positionnement élevées
Positionnement de la HP 2/L et des douilles de
positionnement de la palette porte-pièces WT 2 avec
des goupilles de positionnement échangeables
Vérin de levée Ø 40 mm avec amortissement de la fin de
course supérieure et inférieure
Changement du vérin de levée sans démontage de la
plaque de levage possible
5 plages de levée h de 0 ... 240 mm, hauteur de levée au
0
centre réglable en continu à l'intérieur de la plage de levée
Pour b = 240 mm, vérin de levée central (HA = 0) ou en
décalage (HA = 1) en option.
Disposition permettant un gain de place possible par
arrêt de la WT sur le côté intérieur
Temps d'ajustage pour H = 50 mm, sans charge :
Levée = 0,5 s, Descente = 0,5 s
(= plage de levée de 0 à 28 mm)
Utilisable avec les palettes porte-pièces WT 2, WT 2/F et
WT 2/E
État à la livraison
Monté
400 N
±0,05mm
F
40
