Lors de l'utilisation de palettes porte-pièces WT 2/E, WT 2
et WT 2/F, les séparateurs VE 2/... sont montés directement
sur la section pour la séparation latérale.
Les palettes porte-pièces WT 2/E, WT 2 et WT 2/F sont
utilisées jusqu'à 100 kg.
Lors de l'utilisation de palettes porte-pièces WT 2/H et
WT 2/F-H, les séparateurs VE 2/D...-H sont montés sur un
montant transversal pour la séparation centrale.
WT 2/H ou WT 2/F-H sont utilisées pour des constructions
Heavy-Duty jusqu'à 240 kg de poids total de palettes porte-
pièces.

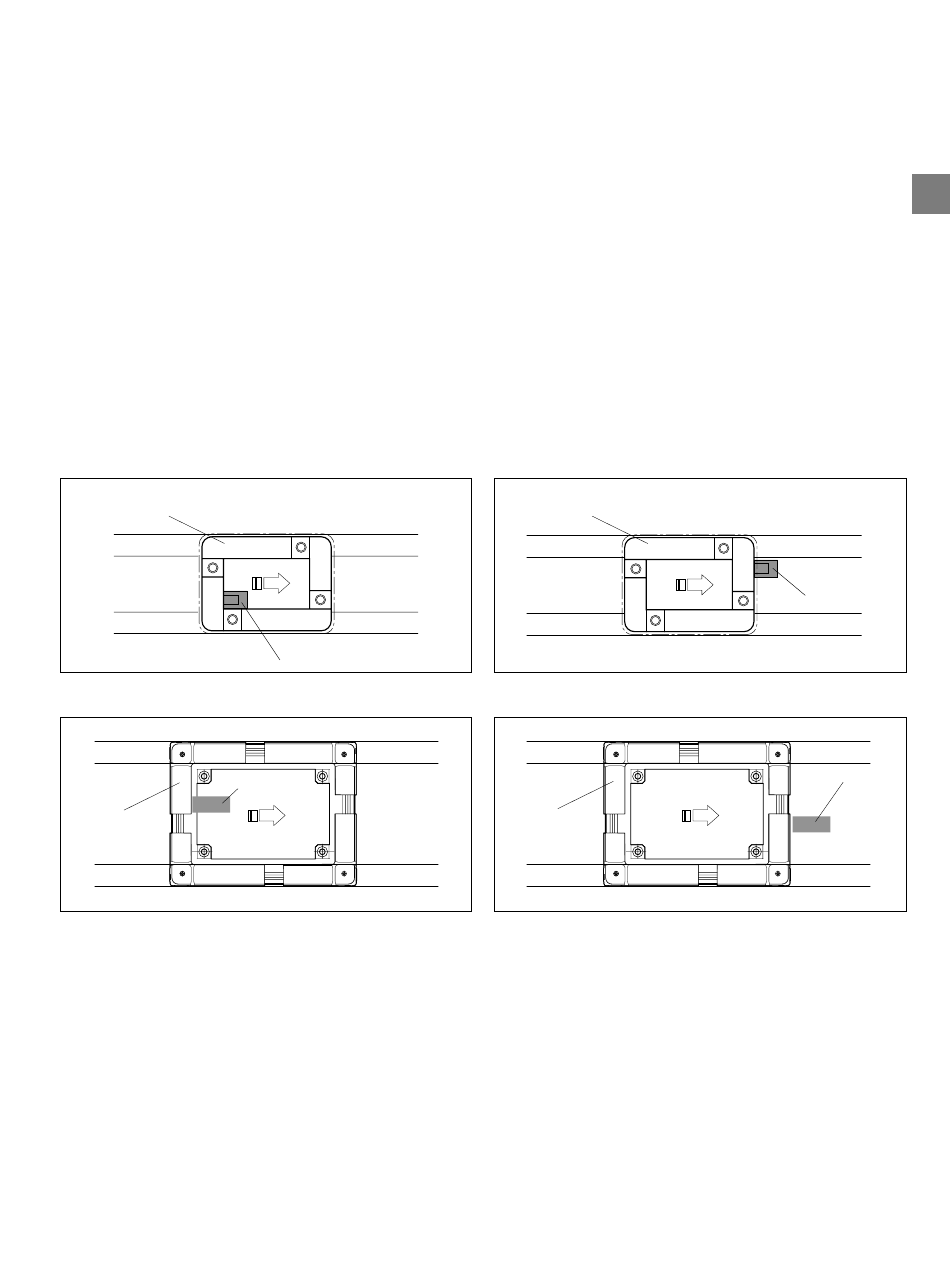

Montage à l'arrière côté droit dans le sens du transport,
à l'intérieur de la surface de la palette porte-pièces
WT 2
00126811.eps
Montage à l'intérieur de la surface de la palette porte-pièces
WT 2/H
00112520.eps
La taille et la position des douilles de positionnement est
différente pour les palettes porte-pièces pour la séparation
latérale par rapport aux types de la séparation centrale.
À prendre en considération lors de la sélection des unités
de positionnement. Voir également le tableau p. 1-11
VE 2/...
VE 2/D...-H
Palette porte-pièces | TS 2plus 6.0
Tous les séparateurs VE 2/... (sauf VE 2/...-H) peuvent être
utilisés pour la séparation latérale.
Tous les VE 2/D...-H peuvent être utilisés pour la séparation
centrale.
Montage à l'avant côté gauche dans le sens du transport,
à l'extérieur de la surface de la palette porte-pièces
WT 2
00126810.eps
Montage à l'extérieur de la surface de la palette porte-pièces
WT 2/H
00112521.eps
