Unité de levée transversale HQ 2/T
00012799
Le mouvement vertical est effectué par des vérins de levage
pneumatiques. Deux tailles sont proposées :
Taille 1 (BG 1) pour un poids total (palette porte-pièces +
charge) jusqu'à 30 kg par 1 vérin de levage.
Accessoires
Accessoires nécessaires
Par interrogation de position, 1x capteur M12x1 avec écart
nominal de commutation S
Carter SK 2/B (pour HQ 2/O en association avec
HQ 2/T) (v. p. 5-49), carter SK 2/T (pour HQ 2/O en
association avec BS 2/T, BS 2/TE), v. p. 5-55
Informations de livraison
Fourniture
Matériel de fixation inclus
Équipement pneumatique pour 2 ou 3 positions
Kit de montage pour interrogation de position électrique
= 4 mm, v. p. 8-110/8-112
N
Transport transversal | TS 2plus 6.0

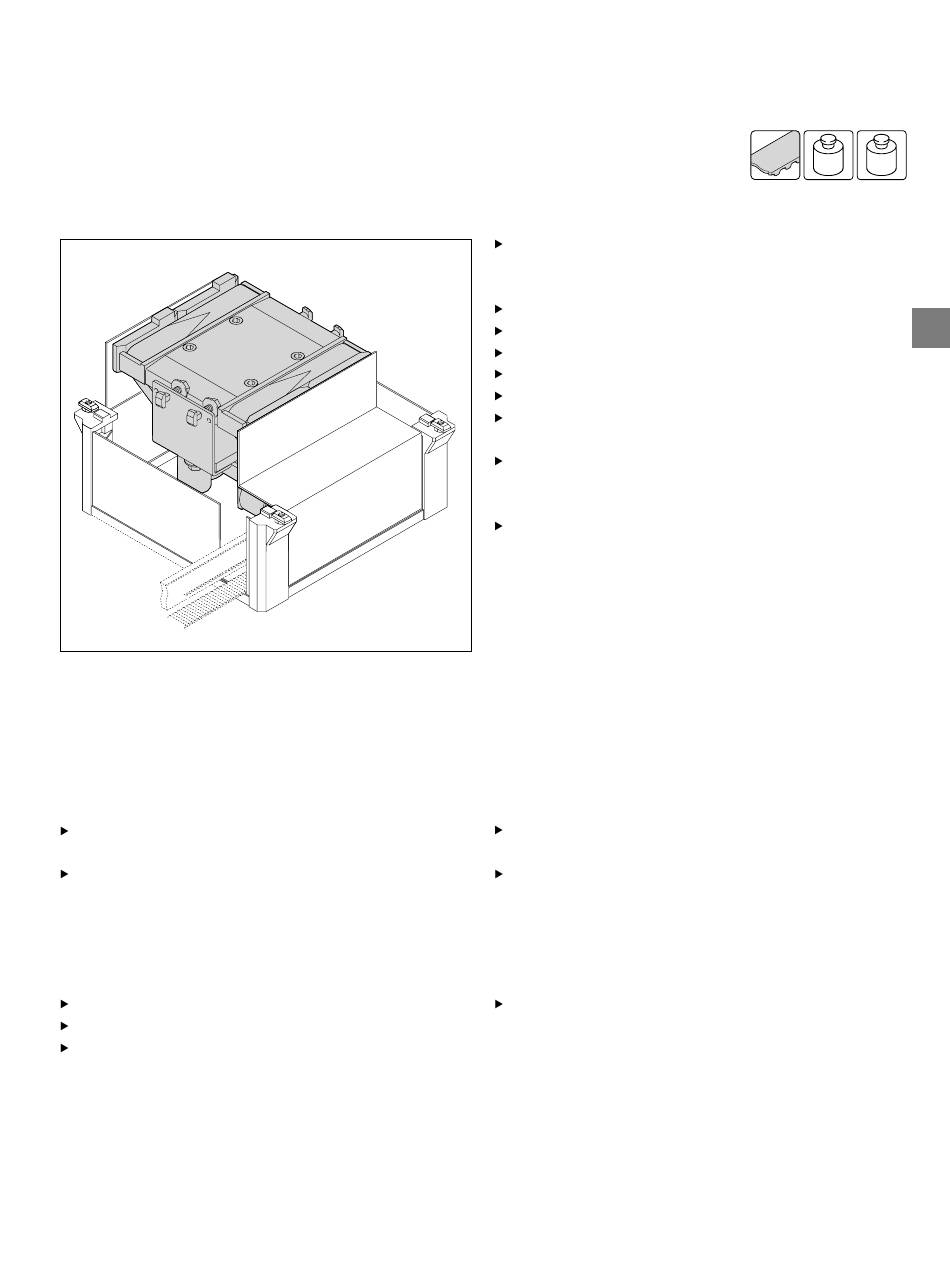

Unité de levée transversale HQ 2/T
Unité de levée transversale sans entraînement propre
pour éjecter d'une section longitudinale vers une section
transversale à section à rouleaux et vice-versa
Utilisée avec la HQ 2/O comme version tandem
Entraînement par courroie dentée couplée
Approprié pour l'utilisation en constructions spécifiques
Dans deux tailles avec 1 ou 2 vérins de levage
Convoyeur courroie dentée
Équipement pneumatique pour 2 (haut, milieu) ou
3 (haut, milieu, bas) positions de levage
Adapté pour le montage sur une section ST 2/... avec
une largeur de profilé de 45 mm ou une section
ST 2/...-H avec une largeur de profilé de 50 mm
Combinable avec WT 2/E, WT 2 et WT 2/F
Remarque : Fonctionnement réversible possible
Taille 2 (BG 2) pour un poids total (palette porte-pièces +
charge) jusqu'à 50 kg par 2 vérins de levage pour des
dimensions de palettes porte-pièces à partir de
400 x 480 mm.
Accessoires recommandés
Amortisseur DA 2/10 (v. p. 8-60), DA 2/30 (v. p. 8-65)
pour l'éjection des palettes porte-pièces avec v
Bascules WI 2/...(v. p. 8-118), WI/M (v. p. 8-120) et
amortisseur DA 2/10, DA 2/30, DA 2/100-C pour BG 2
(v. p. 8-74) pour l'injection des palettes porte-pièces
État à la livraison
Monté
